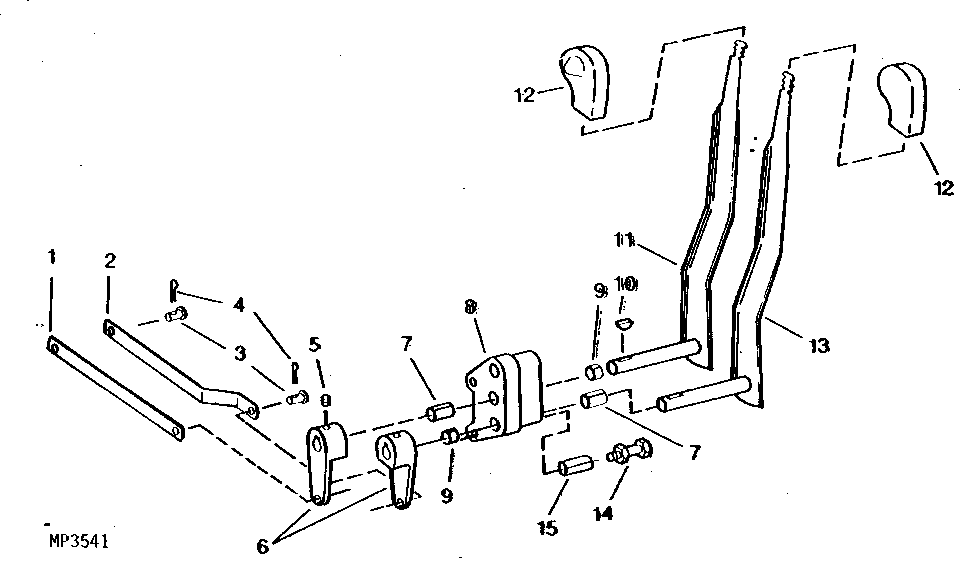

LEVERS AND LINKAGE FOR CONTROL VALVES

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M84956	2	LINK	-
2	M78739	2	LINK	-
3	M42832	4	Pin Fastener	-
4	11H231	4	COTTER PIN	1/16" X 1"
5	22H841	2	Set Screw	1/4" X 1/4"
6	M81731	2	ARM	-
7	M81727	2	SPACER	(NLA) (MED)
8	M81728	1	BEARING	-
8	M90163	1	BEARING	-
9	M81726	2	WASHER	(SM)
10	26H7	2	SHAFT KEY	1/8" X 1/2"
11	AM37279	1	LEVER	NLA, INNER
12	M48534	2	Knob	(SUB FOR R54274, AND R54275, THIS APPLICATION)
13	AM37270	1	LEVER	NLA; Outer
14	19M7798	2	Screw	M8 X 40
14	19M7798	1	Screw	M8 X 40
14	14M7298	2	Flange Nut	M8
14	14M7298	1	Flange Nut	M8
15	M81743	1	Spacer	(LONG)

LEVERS AND LINKAGE FOR CONTROL VALVES
