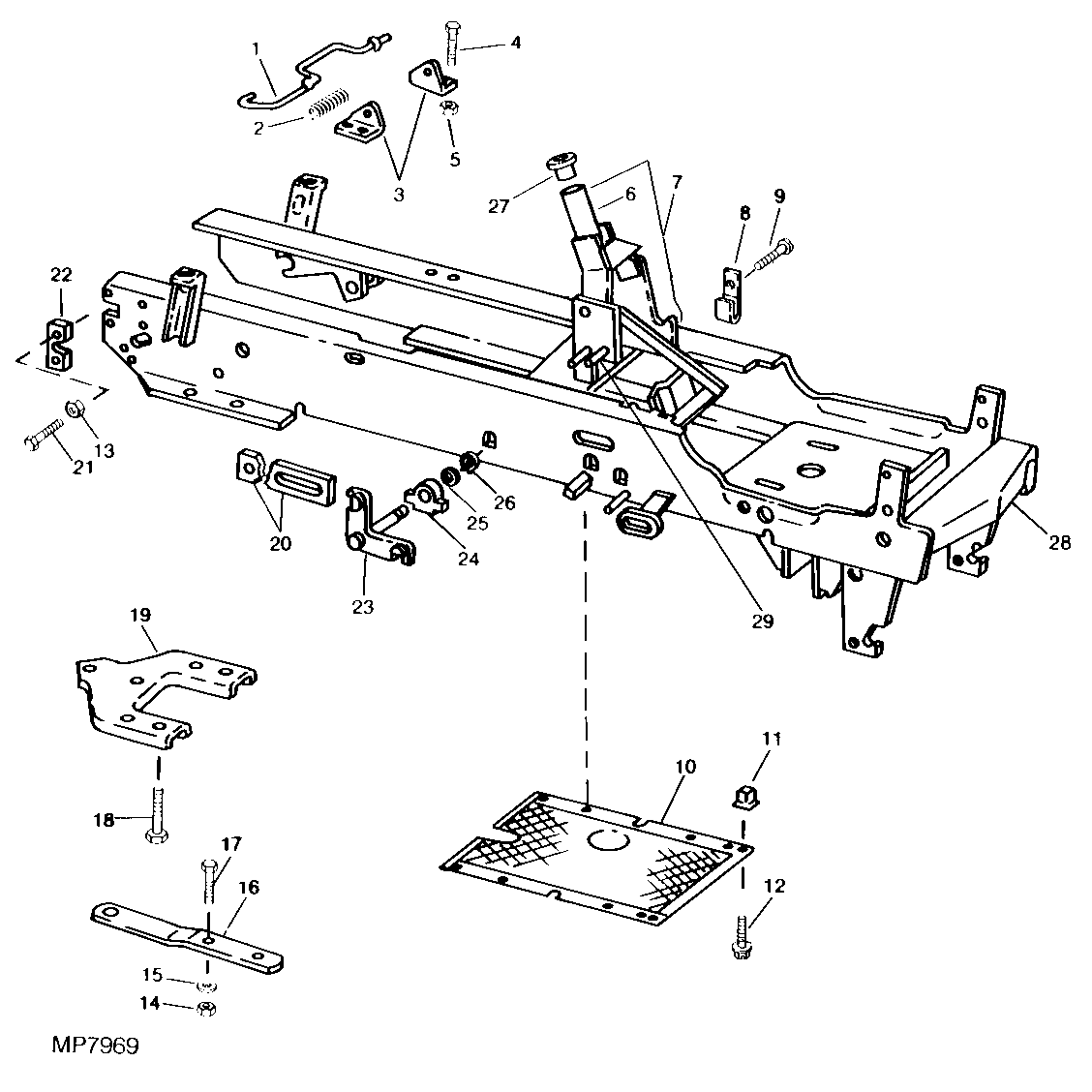

FRAME, DRAWBAR, HITCH AND SHIELD [F18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M85472	1	ROD	-
2	A3096R	1	Compression Spring	-
3	M85473	2	ANGLE	-
4	19M7775	4	Screw	M6 X 16
5	14M7303	4	Flange Nut	M6
6	M90197	1	BUSHING	STEERING (ALSO ORDER M90199 BUSHING) (SUB FOR AM39938 SUPPORT)
7	AM101754	1	FRAME	(SUB AM103326) (ALSO ORDER AM103340 ARM AND AM103900 SHAFT)
7	AM103326	1	FRAME	-
7	AM105077	1	FRAME	(SUB AM116210)
7	AM107768	1	FRAME	(SUB AM116210)
7	AM107768	1	FRAME	(SUB AM116210)
7	AM116210	1	FRAME	-
8	N10010	1	Clip	-
9	37M7083	1	Screw	M8 X 12
10	M86476	1	SHIELD	-
11	M63775	10	Nut	-
12	AM102597	10	SCREW WITH WASHER	-
13	14M7298	4	Flange Nut	M8
14	M85540	1	Lock Nut	-
15	24H1789	1	Washer	17/32" X 1-1/4" X 0.105"
16	M84853	1	DRAWBAR	(OPTIONAL)
17	19H1815	1	Cap Screw	1/2" X 1-1/4"
18	19H1833	4	Cap Screw	5/8" X 1-1/4"
19	M84858	1	HITCH	-
20	M84895	2	STRAP	-
21	19M7139	4	Cap Screw	M8 X 20
22	M84901	2	RETAINER	-
23	AM39422	1	LIFT ARM	R.H.
23	AM39423	1	LIFT ARM	L.H.
24	M84965	4	Bearing	-
25	24M7051	2	Washer	21 X 37 X 3 MM
26	M40514	2	Snap Ring	-
27	M90199	1	Bushing	STEERING TUBE (SUB FOR M43743 THIS APPLICATION)
28	M84920	1	BUMPER	FRONT
29	M74622	1	WELD PIN	-

FRAME, DRAWBAR, HITCH AND SHIELD [F18]
