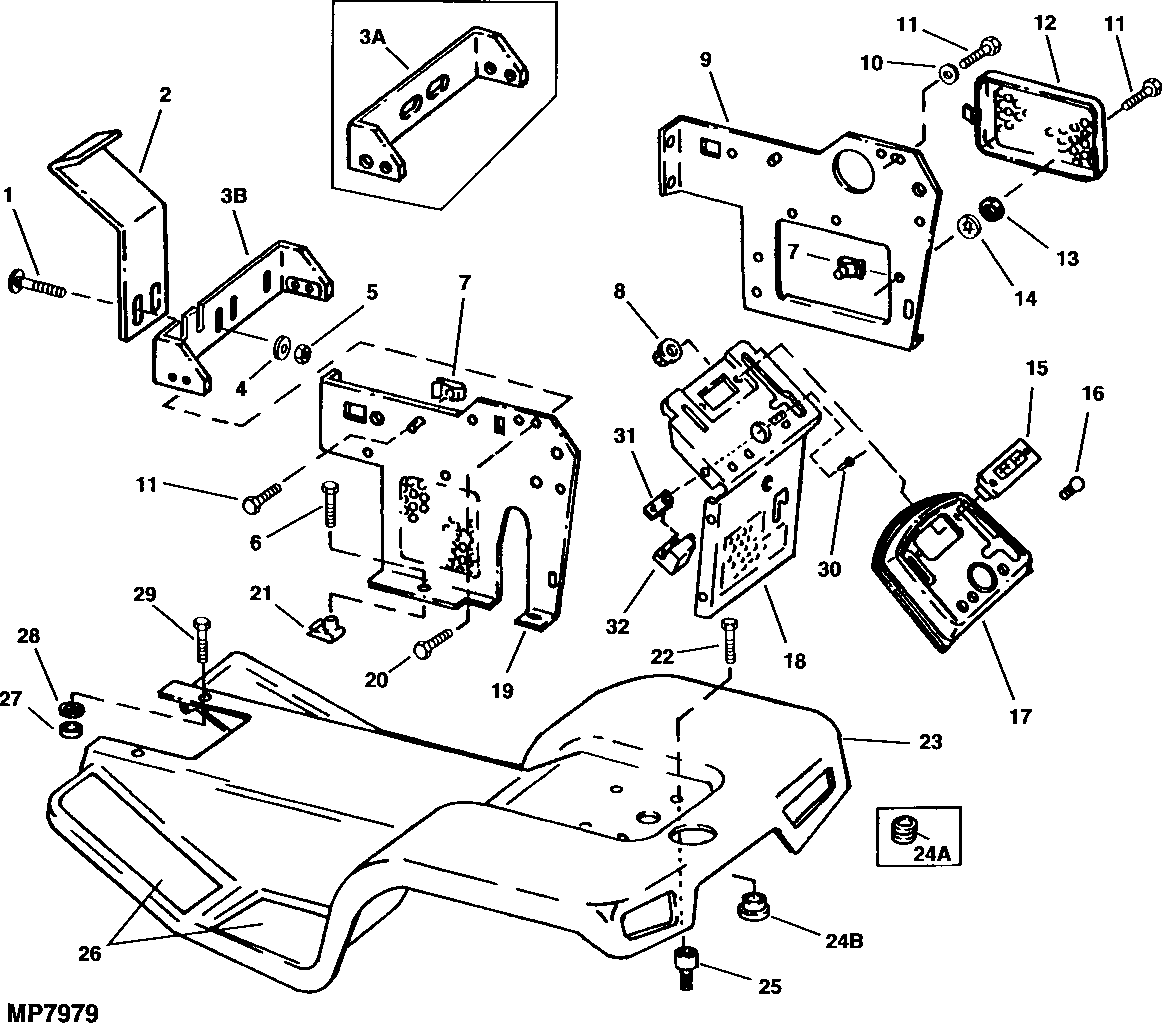

FENDER DECK, INSTRUMENT PANEL AND PEDESTAL [F16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7221	2	Bolt	M6 X 16
2	M89470	1	LATCH	(SUB FOR M82237)
4	24M7139	2	Washer	6.400 X 18 X 1.600 MM
5	14M7303	2	Flange Nut	M6
6	19M7139	4	Cap Screw	M8 X 20
7	M84972	7	Nut	R.H. CLAMP-ON
8	M68630	2	Push Nut	-
9	M84888	1	PEDESTAL	R.H. (SUB M75116) (ALSO ORDER M49912, M80082, M84972, 19M7775 AND 28H81)
9	M75116	1	Pedestal	R.H.
10	24M7139	2	Washer	6.400 X 18 X 1.600 MM
11	19M7775	7	Screw	M6 X 16
12	M49912	1	Screen	-
13	28H81	1	Washer	0.364" X 0.540" X 3/16"
14	M80082	1	Push Nut	-
15	M85018	1	Lens	INSTRUMENT DISPLAY, (SUB FOR AM39483)
15	M85030	1	Housing	INDICATOR DISPLAY, (SUB FOR AM39483)
16	AR62407	3	Bulb	PTO ENGAGED, (SUB FOR AM35424)
17	M94094	1	INSTRUMENT PANEL	(SUB FOR M84958)
18	AM39147	1	Panel	-
18	AM108224	1	Panel	-
19	M84889	1	Pedestal	L.H.
19	M93629	1	PEDESTAL	L.H.
20	19H1227	4	Cap Screw	1/4" X 1/2"
21	M84971	8	Nut	-
22	19M7866	2	Screw	M8 X 20
23	M84504	1	Fender	-
25	-	2	Part 31	(NOT USED THIS APPLICATION)
26	AM39539	1	KIT	R.H. AND L.H. FOOTTREAD
27	14M7298	2	Flange Nut	M8
28	M84309	2	Nut	(SUB FOR M67800)
29	19M7868	2	Screw	M8 X 30
30	M67899	2	Rivet	-
31	M94087	1	Strap	-
32	AM104884	1	Switch	NEUTRAL START
3A	AM101531	1	BRACKET	(SUB FOR AM37735) (SUB AM105621)
3B	AM105621	1	BRACKET	-
24A	M64081	2	Grommet	-
24B	H82426	1	Grommet	-

FENDER DECK, INSTRUMENT PANEL AND PEDESTAL [F16]

Нет текстового описания
