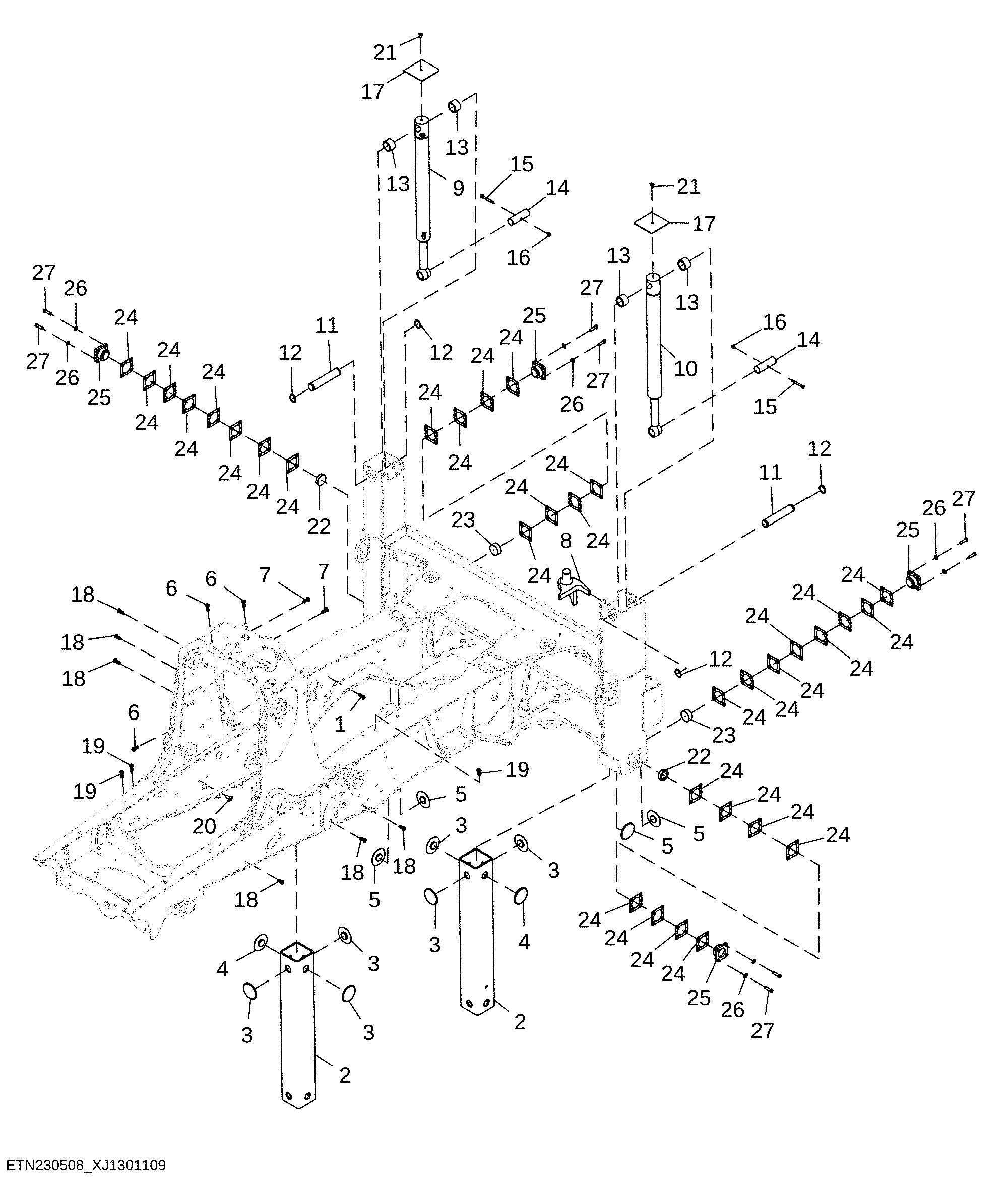

Standard Mainframe

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T148409	4	Nut	-
2	AT413648	2	Arm	Stabilizer Arm
3	T319044	6	Wear Plate	TK = 5 mm, Top Stationary Wear Pad
4	T319046	2	Wear Plate	TK = 7 mm, Top Stationary Wear Pad
5	T319043	4	Wear Plate	TK = 5 mm, Bottom Stationary Wear Pad
6	T148410	13	Nut	-
7	T148411	2	Nut	-
8	AT485997	1	Bracket	-
9	AHC14472	1	Hydraulic Cylinder	Stabilizer Cylinder Component on Separate Page
10	AHC14472	1	Hydraulic Cylinder	Stabilizer Cylinder Component on Separate Page
11	T263515	2	Pin Fastener	Upper Stabilizer Cylinder
12	40M7180	4	Snap Ring	-
13	T279035	4	Spacer	-
14	T261816	2	Pin	Lower Stabilizer Cylinder
15	19M8197	2	Cap Screw	M10 X 85
16	14M7520	2	Lock Nut	M10
17	T260671	2	Strap	-
18	T148409	14	Nut	-
19	T148411	8	Nut	-
20	H173411	6	Nut	-
21	19M7557	2	Cap Screw	M10 X 16
22	T262114	2	Wear Plate	TK = 48 mm, Adjustable Wear Pad
23	T331038	2	Wear Plate	TK = 28 mm, Adjustable Wear Pad
24	T304439	32	Shim	TK = 1 mm
25	AT409431	4	Wear Plate	TK = 48 mm, Wear Pad Cap
26	24M7047	16	Washer	13 X 24 X 2.500 mm
27	19M7496	16	Cap Screw	M12 X 45
