Открытый узел

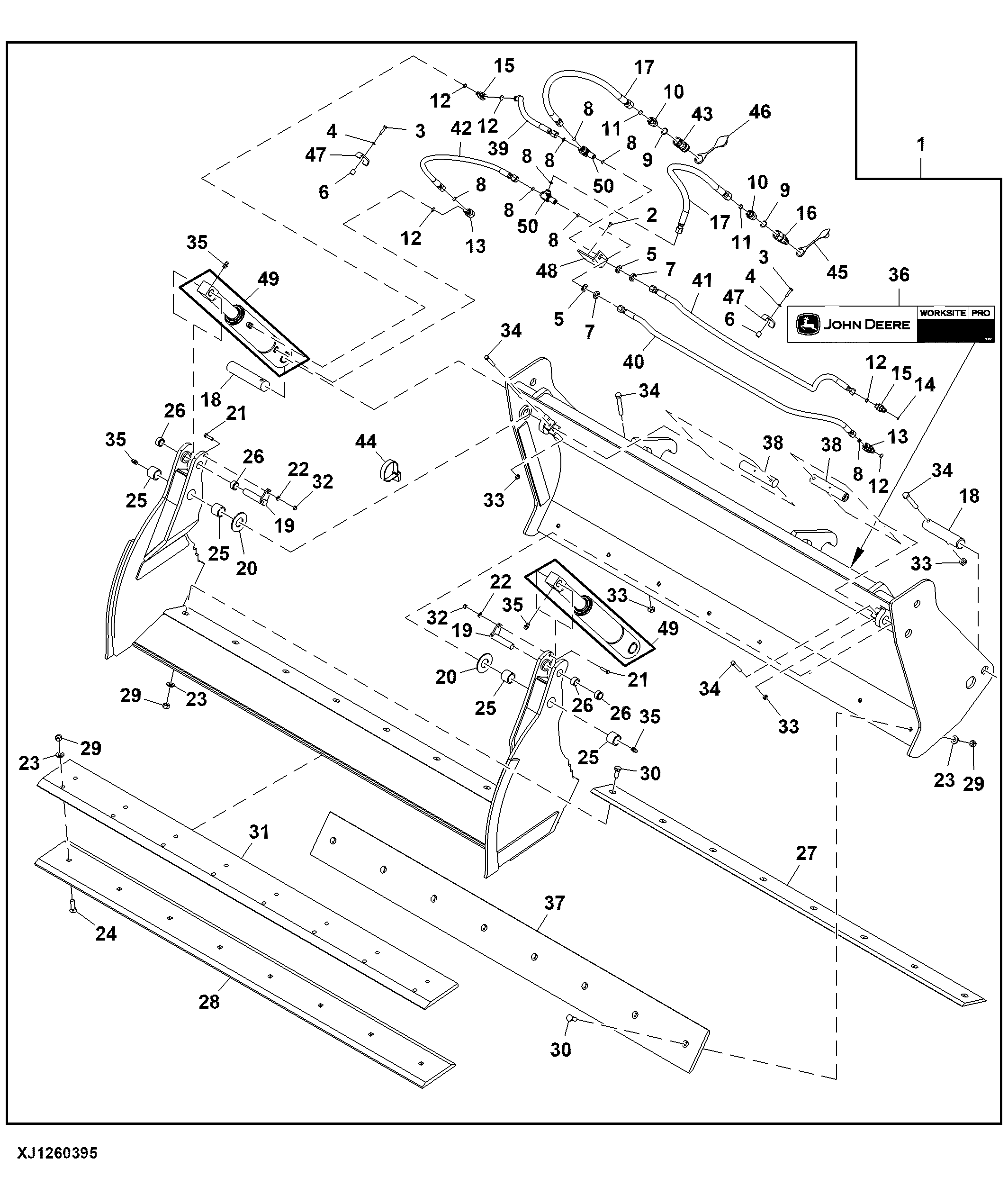

Multipurpose Coupler Bucket Kit 92 in

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BYT10708	1	Multi-Purpose Bucket	Whole Goods
2	19M7964	2	Cap Screw	M8 X 12
3	19M8008	3	Cap Screw	M8 X 35
4	24M3739	3	Washer	8 X 15 X 2 mm
5	24M7396	2	Washer	21 X 34 X 3 mm
6	28H3383	3	Bushing	0.493" X 0.675" X 3/4"
7	38H5092	2	Nut	13/16"
8	T77857	8	O-Ring	-
9	U12547	2	O-Ring	-
10	38H3329	2	Adapter Fitting	-
11	T77932	2	O-Ring	-
12	51M7042	4	O-Ring	13.300 X 2.200 mm
13	38H5036	2	Elbow Fitting	-
14	T77613	2	O-Ring	-
15	38H5154	2	Elbow Fitting	-
16	AT312470	1	Hyd. Quick-Connect Coupler	Male Coupler
17	AT448169	2	Hydraulic Hose	-
18	T352251	2	Pin	-
19	AT425236	2	Pin	-
20	24H1554	2	Washer	1-5/8" X 3-1/2" X 0.180"
21	19H1800	2	Cap Screw	3/8" X 1-1/2"
22	24M7239	2	Washer	10.700 X 21 X 2.500 mm
23	24M7241	24	Washer	17 X 34 X 4 mm
24	09H1759	8	Bolt	5/8" X 2-1/4"
25	T128533	4	Bushing	-
26	T166433	4	Bushing	-
27	T403798	1	Cutting Edge	-
28	T84194	1	Cutting Edge	Auxillary Cutting Edge, ALSO ORDER (8) 14H1039, (8) 24M7241 AND (8) 09H1759
29	14H1039	24	Nut	5/8"
30	09H1776	16	Bolt	5/8" X 1-3/4"
31	T128538	1	Cutting Edge	-
32	T54568	2	Lock Nut	-
33	K40006	4	Lock Nut	-
34	19H2106	4	Cap Screw	7/16" X 2-3/4"
35	JD7844	4	Lubrication Fitting	-
36	T213143	1	Label	Worksite Pro
37	T143802	1	Cutting Edge	-
38	T328756	2	Pin	-
39	AT494187	1	Hydraulic Hose	Fabricate
40	AT494188	1	Hydraulic Hose	Fabricate To Bucket Cylinder
41	AT494190	1	Hydraulic Hose	Fabricate To Bucket Cylinder
42	AT494303	1	Hydraulic Hose	Fabricate
43	KV14216	1	Hyd. Quick-Connect Coupler	Female Coupler
44	R44302	1	Tie Band	-
45	T188879	1	Cap	-
46	T188880	1	Cap	-
47	T27022	3	Clamp	-
48	T404800	1	Bracket	-
49	AHC15426	2	Hydraulic Cylinder	Components on Separate Page
50	38H1505	2	Tee Fitting	-

Multipurpose Coupler Bucket Kit 92 in

Нет текстового описания
