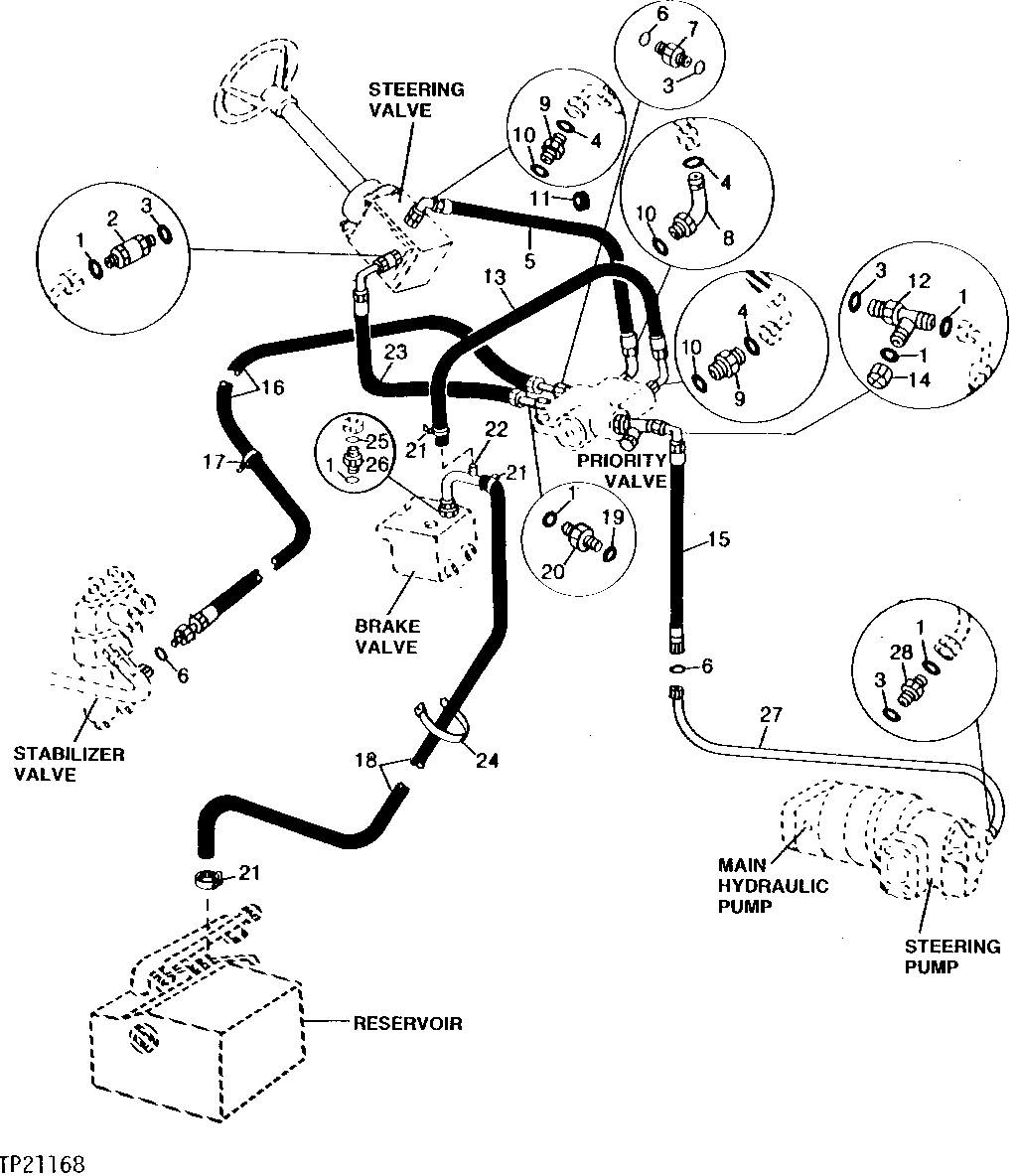

STEERING PRIORITY VALVE AND BRAKE VALVE HYDRAULICS [01E15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77857	5	O-Ring	-
2	AT132903	1	CHECK VALVE	(SUB FOR AT83307 AND AT107698)
3	R26375	4	O-Ring	-
4	T77814	3	O-Ring	-
5	AT101577	1	HYDRAULIC HOSE - FABRICATE	9/16" X 490 MM (19-1/4") X 9/16"
6	T77613	3	O-Ring	-
7	38H1171	1	Adapter Fitting	-
8	38H1003	1	Elbow Fitting	-
9	38H1159	2	Adapter Fitting	-
10	R28782	3	O-Ring	-
11	T58739	1	Grommet	-
12	38H1024	1	Tee Fitting	-
13	AT101576	1	HYDRAULIC HOSE - FABRICATE	-
14	38H1416	1	Fitting	-
15	AT150239	1	HYDRAULIC HOSE - FABRICATE	(SUB FOR AT101770)
16	AT150240	1	HYDRAULIC HOSE - FABRICATE	(SUB FOR AT101771)
17	H77698	1	Tie Band	(SUB FOR T44946)
18	-	1	Part 18	(MAKE FROM M87571 BULK MATERIAL, CUT TO LENGTH)
19	38H1173	1	Adapter Fitting	-
20	R26448	1	O-Ring	-
21	TY22462	3	Clamp	(SUB FOR AR48236)
22	AT106629	1	OIL LINE	-
23	AT101592	1	HYDRAULIC HOSE - FABRICATE	13/16" X 500 MM (19-3/4") X 13/16"
24	R44302	1	Tie Band	-
25	R29936	1	O-Ring	-
26	38H1176	1	Adapter Fitting	-
27	AT113881	1	OIL LINE	-
28	38H1161	1	Adapter Fitting	-

STEERING PRIORITY VALVE AND BRAKE VALVE HYDRAULICS [01E15]

Нет текстового описания
