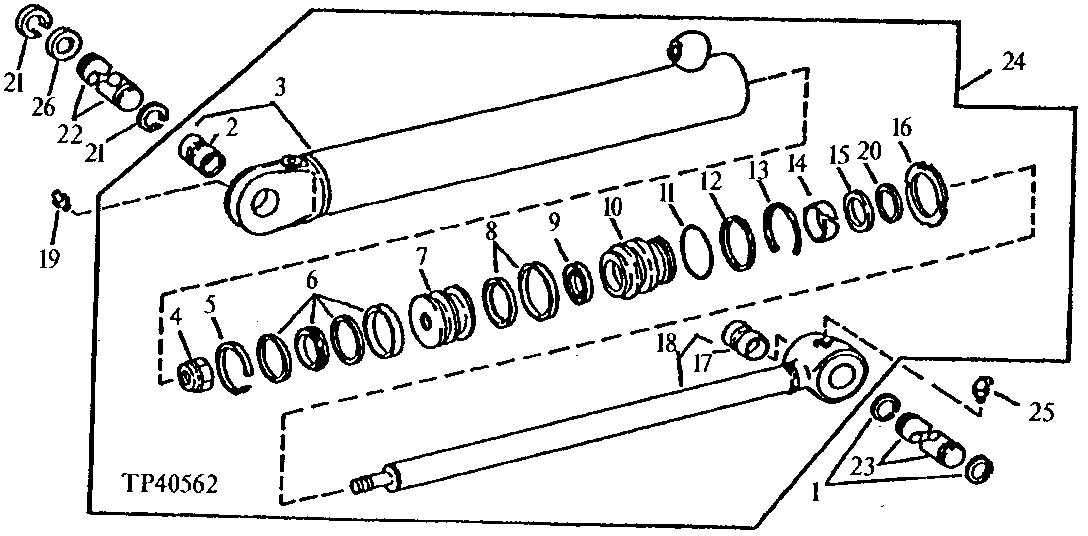

REPLACEMENT BOOM CYLINDER (SERIAL NO. 774868- ) [02B10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	40M7180	2	Snap Ring	-
2	R82074	1	BUSHING	-
3	AH139091	1	HYDRAULIC CYLINDER BARREL	-
4	R81866	1	Nut	-
5	R81777	1	Wear Ring	(BK)
6	RE20345	1	Seal	(BK)
7	R86084	1	Piston	-
8	RE20491	1	Seal	(RK)
9	R81856	1	Seal	(RK)
10	-	1	Part 10	( R81767 NO LONGER USED) (SUB H157510) (ALSO ORDER AH212091)
11	T12582	1	O-Ring	-
12	R81864	1	Back-Up Ring	(BK)
13	R81789	1	Ring	-
14	R81779	1	Wear Ring	(RK)
15	RE24535	1	Seal	(RK)
16	R81795	1	Nut	-
17	R81850	1	Bushing	-
18	AH139092	1	HYDRAULIC CYLINDER ROD	-
19	JD7759	1	Lubrication Fitting	-
20	R91729	1	Ring	(BK) (DISASSEMBLY AID TOOL)
21	40M7166	2	Snap Ring	-
22	T106389	1	PIN FASTENER	-
23	T140086	1	PIN FASTENER	(SUB FOR T100289)
24	AH138930	1	HYDRAULIC CYLINDER	(USE IF AVAILABLE) (SUB AH154778)
25	JD7759	1	Lubrication Fitting	-
26	24H1594	2	Washer	2-1/16" X 2-3/4" X 0.134"

REPLACEMENT BOOM CYLINDER (SERIAL NO. 774868- ) [02B10]
