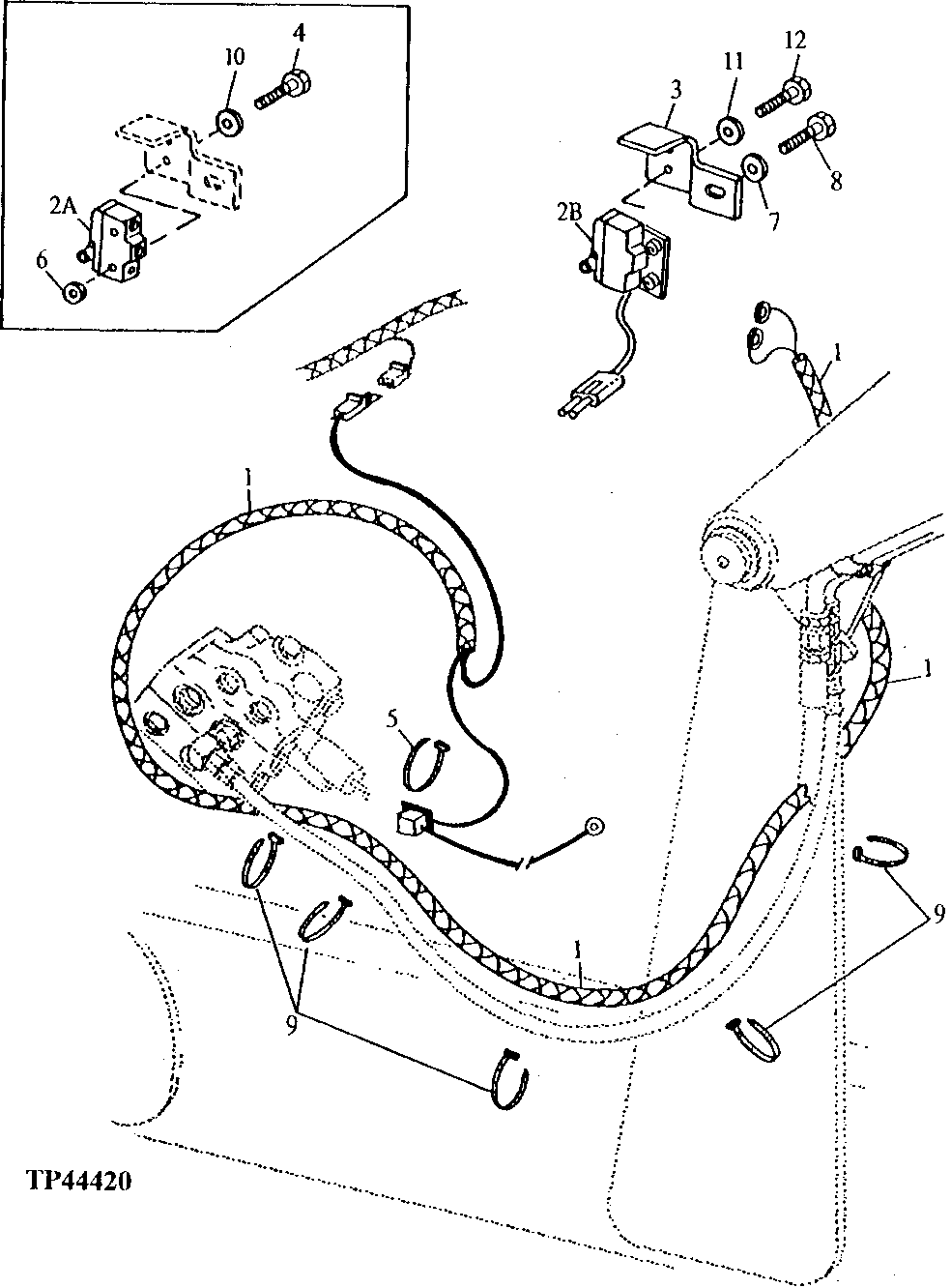

LOADER CONTROL VALVE RETURN-TO-DIG WIRE HARNESS AND SWITCH [01G09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT132869	1	WIRING HARNESS	(SUB FOR AT114152)
3	T134340	1	BRACKET	(SUB FOR T75500)
4	19M8072	2	Cap Screw	M3 X 25
5	H77698	1	Tie Band	-
6	14M7030	2	Nut	M3
7	24M7047	1	Washer	13 X 24 X 2.500 MM
8	19M7386	1	Cap Screw	M12 X 20
9	R44302	1	Tie Band	-
10	R52119	2	Washer	0.132" X 0.380" X 0.060"
11	R44255	2	WASHER	3.960 X 7.620 X 1.220 MM (0.156" X 0.300" X 0.048")
12	21H1290	2	Screw	-
2A	-	1	Part 2	RETURN-TO-DIG, (SUB AT182389)
2B	AT182389	1	SWITCH	(ALSO ORDER R78053, (2) R78061, (2) R78063, (2) R44255, (2) 21H1290) (SUB FOR AT158604)

LOADER CONTROL VALVE RETURN-TO-DIG WIRE HARNESS AND SWITCH [01G09]
