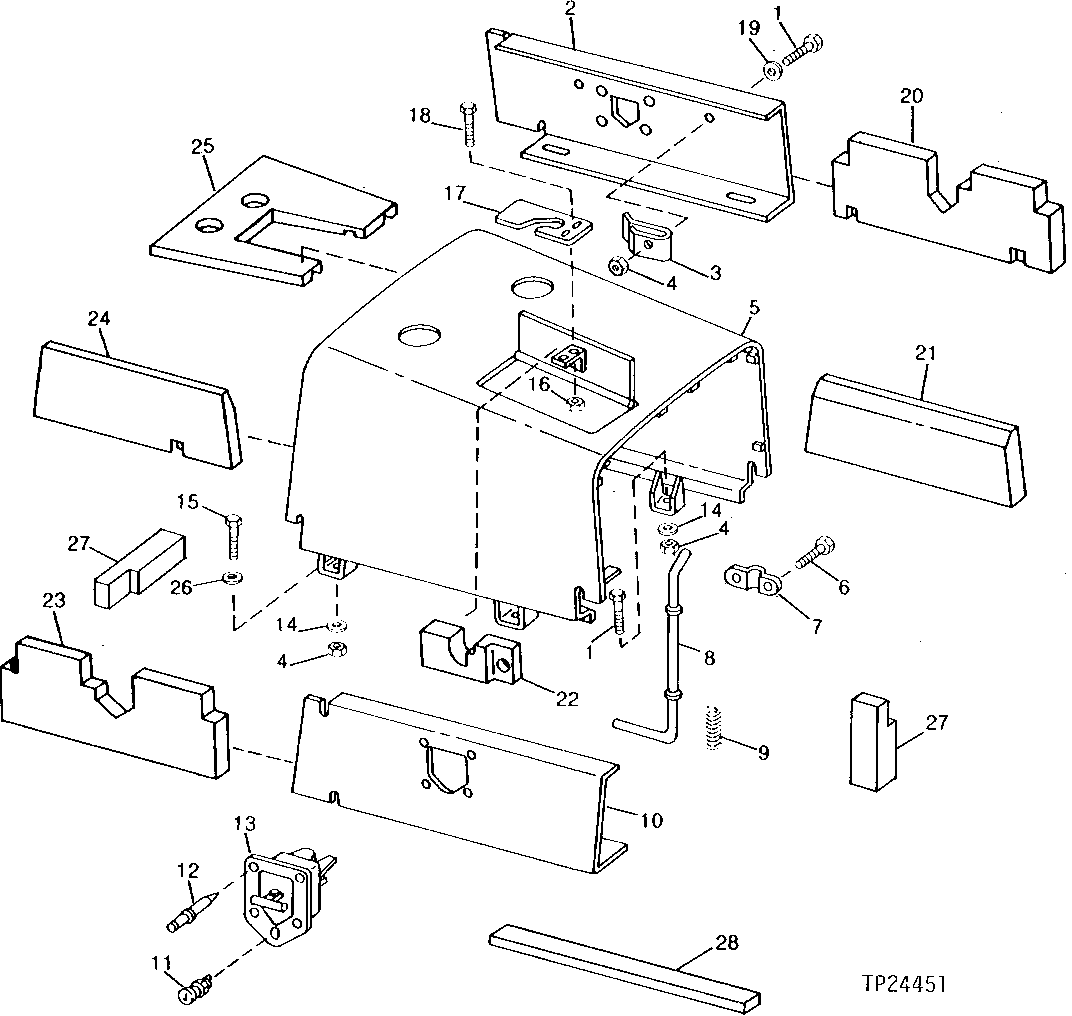

HOOD AND ENGINE SIDE SHIELDS [01J17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7658	4	Cap Screw	M10 X 50
2	T113220	1	SHIELD	L.H.
3	AT100417	2	CHANNEL	-
4	14M7167	6	Lock Nut	M10
5	AT113893	1	HOOD	-
6	19M7867	2	Screw	M8 X 25
7	U42544	1	CLAMP	-
8	AT100393	1	ROD	-
9	T26072	1	SPRING	-
10	T100165	1	SHIELD	R.H.
11	AT74878	2	LOCK	(INCLUDES T42713 NUT)
11	AT145929	2	Key	(SUB FOR (2) AR51481)
12	AT44188	8	Rivet	-
13	AT74879	2	LATCH	-
14	24H1219	4	Washer	7/16" X 1" X 0.083"
15	19M7358	2	Cap Screw	M10 X 40
16	14M7303	2	Flange Nut	M6
17	T68133	1	PLATE	-
18	19M7560	2	Cap Screw	M6 X 16
18	24M7088	2	Washer	6.600 X 12 X 1.600 MM
19	H110232	2	Washer	-
20	T113711	1	ISOLATOR	-
21	-	1	Part 23	( T113708 NO LONGER AVAILABLE)
22	-	1	Part 24	( T113709 NO LONGER AVAILABLE)
23	T113710	1	ISOLATOR	-
24	-	1	Part 26	( T113707 NO LONGER AVAILABLE)
25	-	1	Part 27	( T113706 NO LONGER AVAILABLE)
26	24M7239	2	Washer	10.700 X 21 X 2.500 MM
27	T122032	8	BARRIER	-
28	T122031	2	BARRIER	(USE IF AVAILABLE)
28	T135732	2	ISOLATOR	(SUB FOR T122031)

HOOD AND ENGINE SIDE SHIELDS [01J17]

Нет текстового описания
