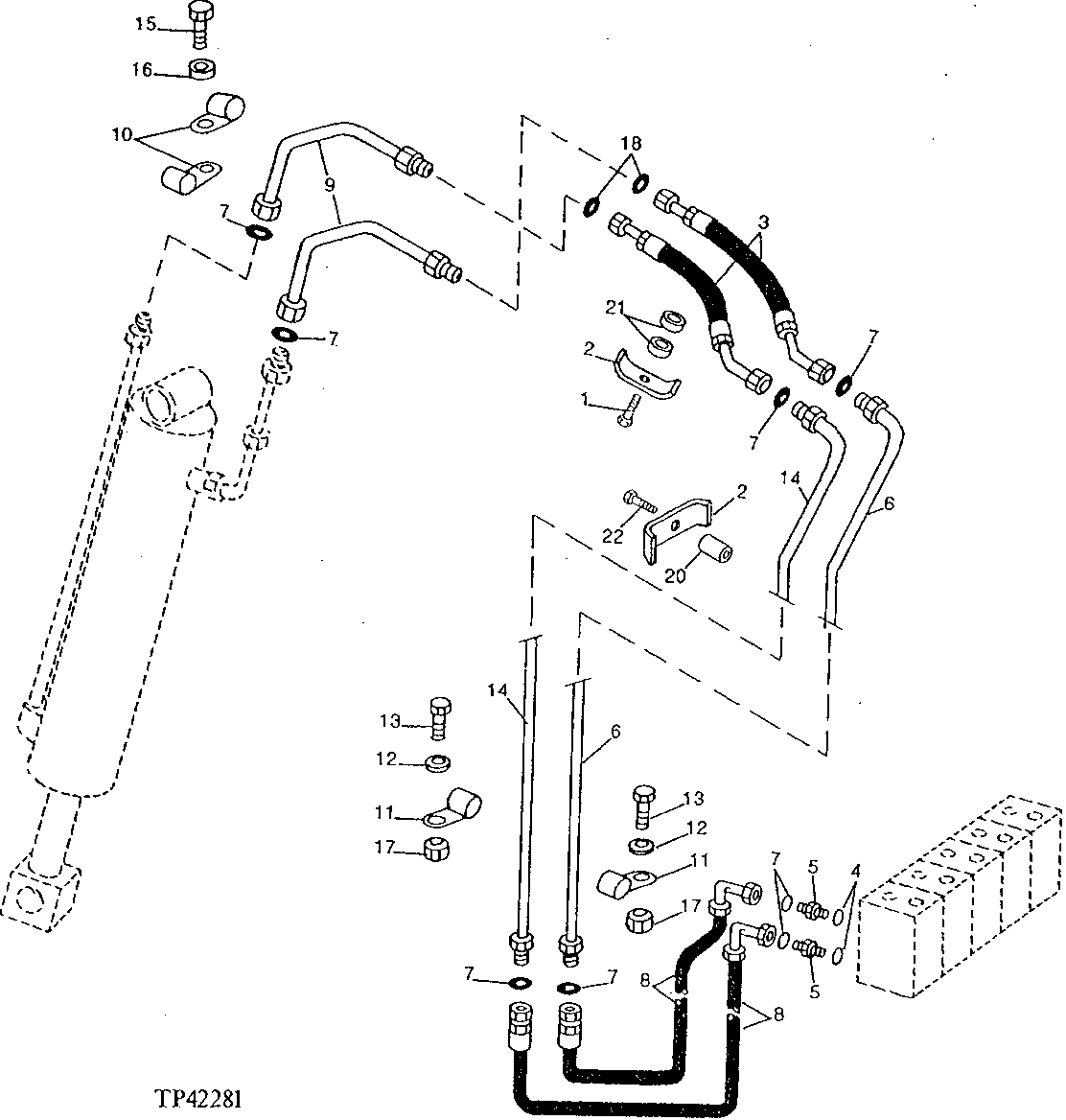

EXTENSION CYLINDER HYDRAULICS (EXTENDIBLE DIPPERSTICK) [02E18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1648	1	Cap Screw	3/8" X 3/4"
2	U40398	2	Clamp	-
3	AT150241	2	HYDRAULIC HOSE - FABRICATE	(SUB FOR AT106550)
4	R26906	2	O-Ring	-
5	38H1174	2	Adapter Fitting	-
6	AT100565	1	OIL LINE	-
7	T77857	8	O-Ring	-
8	AT135253	2	HYDRAULIC HOSE - FABRICATE	13/16" X 2 900 MM (114-1/4") X 13/16", (SUB FOR AT106611 AND AT133164)
9	AT106549	2	OIL LINE	-
10	H75541	2	Clamp	-
11	R46414	2	Clamp	-
12	24M7028	2	Washer	10.500 X 20 X 2 MM
13	19H3065	2	Cap Screw	3/8" X 2"
14	AT100566	1	OIL LINE	-
15	19M7168	1	Cap Screw	M10 X 30
16	28H1596	1	WASHER	0.546" X 0.840" X 5/16"
17	14H812	2	NUT	3/8"
18	T77613	2	O-Ring	-
19	28H860	1	Washer	0.423" X 0.675" X 3/8"
20	28H860	1	Washer	0.423" X 0.675" X 3/8"
21	24M7028	2	Washer	10.500 X 20 X 2 MM
22	19H1765	1	Cap Screw	3/8" X 1-3/4"

EXTENSION CYLINDER HYDRAULICS (EXTENDIBLE DIPPERSTICK) [02E18]
