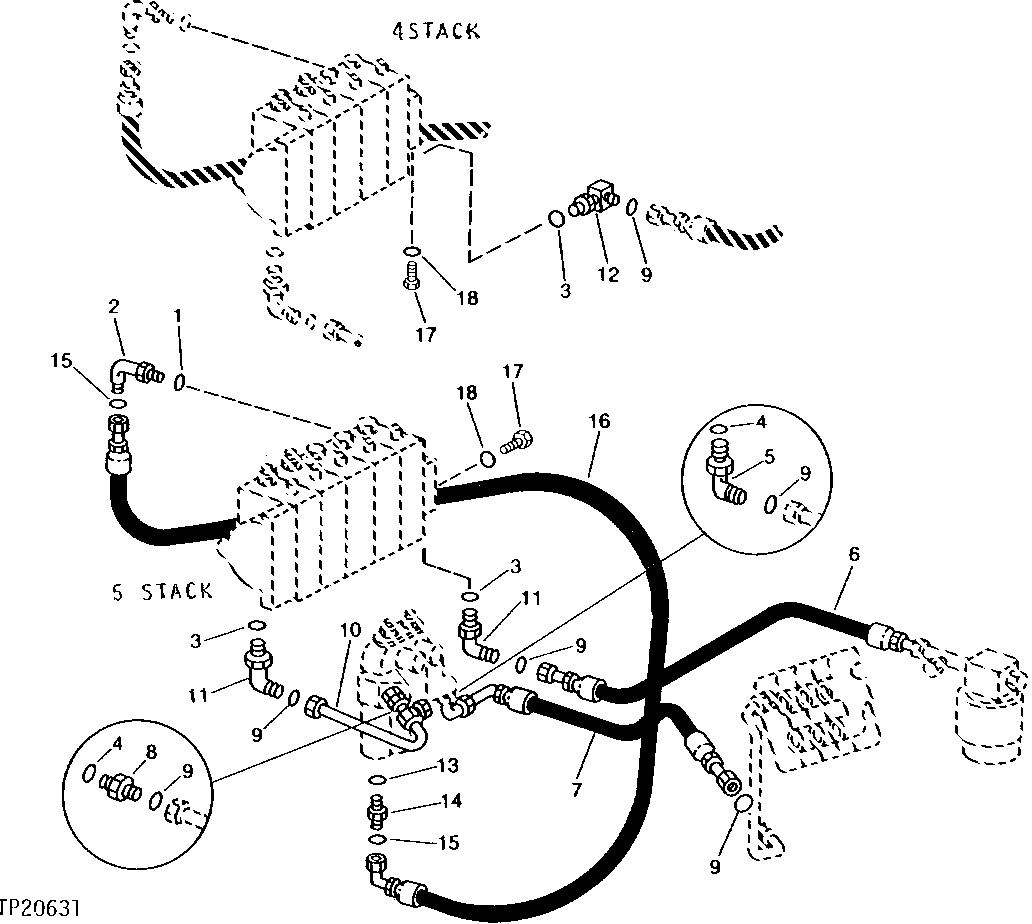

BACKHOE VALVE PRESSURE AND RETURN HYDRAULICS [02E20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26375	1	O-Ring	-
2	38H1005	1	Elbow Fitting	-
3	R29936	2	O-Ring	-
4	U12547	3	O-Ring	-
5	38H1305	1	Elbow Fitting	90°
6	AT114190	1	HYDRAULIC HOSE - FABRICATE	-
7	AT101218	1	HYDRAULIC HOSE - FABRICATE	1-7/16" X 1 270 MM (50") X 1-7/16"
8	38H1179	1	Adapter Fitting	-
9	T76938	4	O-Ring	-
10	AT113974	1	OIL LINE	-
11	38H1049	1	Elbow Fitting	45° (INLET) (4 STACK) (BOTTOM)
11	38H1049	2	Elbow Fitting	45° (5 STACK) (BOTTOM - INLET AND OUTLET)
12	38H1037	1	Elbow Fitting	90° (OUTLET) (4 STACK) (SIDE)
13	R26906	1	O-Ring	-
14	38H1174	1	Adapter Fitting	-
15	T77857	2	O-Ring	-
16	AT114191	1	HYDRAULIC HOSE - FABRICATE	13/16" X 725 MM (28-1/2") X 13/16"
17	R36636	2	Drain Plug	-
18	R29936	2	O-Ring	-

BACKHOE VALVE PRESSURE AND RETURN HYDRAULICS [02E20]
