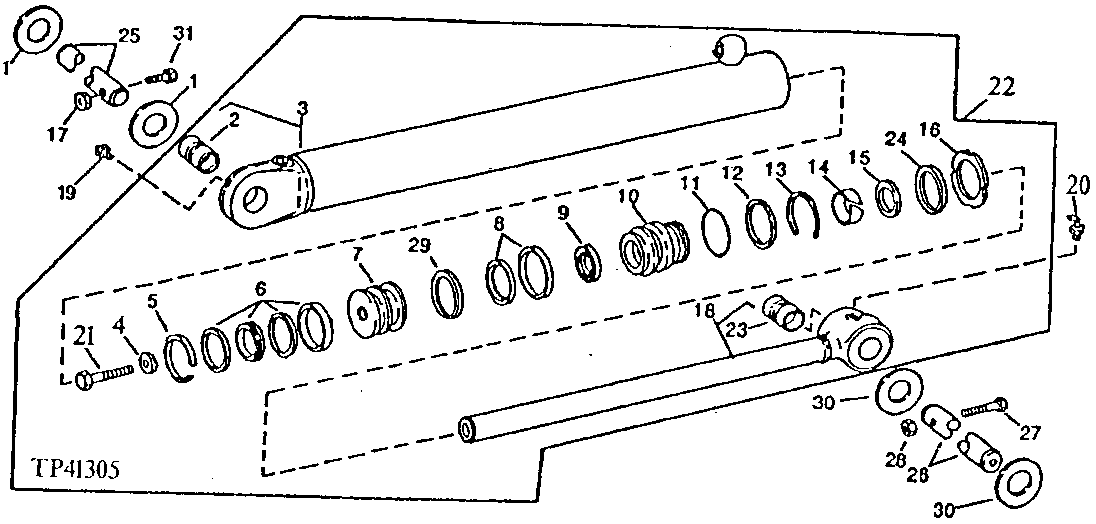

REPLACEMENT CROWD CYLINDER [03D12]

REPLACEMENT CROWD CYLINDER [03D12]

REPLACEMENT CROWD CYLINDER [03D12]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

REPLACEMENT CROWD CYLINDER [03D12]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1589	1	Washer	2" X 3-3/16" X 0.036"
2	R81968	1	Bushing	-
3	RE22686	1	HYDRAULIC CYLINDER BARREL	-
4	H145139	1	Washer	1.366" X 2.126" X 0.244"
5	R81775	1	Wear Ring	(BK)
6	RE20343	1	Seal	(BK)
7	H144765	1	PISTON	-
8	AH146562	1	Seal	(RK)
9	H152204	1	Seal	(RK)
10	H157427	1	Hydr. Cylinder Rod Guide	-
11	F950R	1	O-Ring	(BK)
12	R81862	1	Back-Up Ring	(BK)
13	R81787	1	Snap Ring	-
14	H152795	1	Wear Ring	(RK)
15	AH146558	1	Seal	(RK)
16	R81793	1	Nut	-
17	14M7319	1	Lock Nut	M12
18	AH138663	1	HYDRAULIC CYLINDER ROD	-
19	T162396	1	Lubrication Fitting	1/8", STRAIGHT, (SUB FOR JD7798)
20	JD7799	1	Lubrication Fitting	90° X 0.770" LONG
21	H145161	1	Cap Screw	-
22	AH150119	1	HYDRAULIC CYLINDER	-
23	R82077	1	Bushing	-
24	R91731	1	Ring	(BK) (DISASSEMBLY AID TOOL)
25	T125943	1	PIN FASTENER	-
26	T126033	1	PIN FASTENER	(USE WITH EXTENDIBLE DIPPERSTICK)
26	T142121	1	Pin Fastener	(SUB FOR T125936)
26	T125936	1	PIN FASTENER	(SUB T142121, 14M7328 AND 19M8020)
27	19M7949	2	Cap Screw	M12 X 100, (USE WITH T125936)
27	19M8020	2	Cap Screw	M16 X 100, (USE WITH T142121)
28	14M7319	1	Lock Nut	M12, (USE WITH T125936)
28	14M7328	1	Lock Nut	M16, (USE WITH T142121)
29	R81796	1	Ring	SPLIT, BRAKE SEAL
30	24H1679	1	Washer	2-17/64" X 3-1/4" X 0.060"
31	19M7908	1	Cap Screw	M12 X 110
