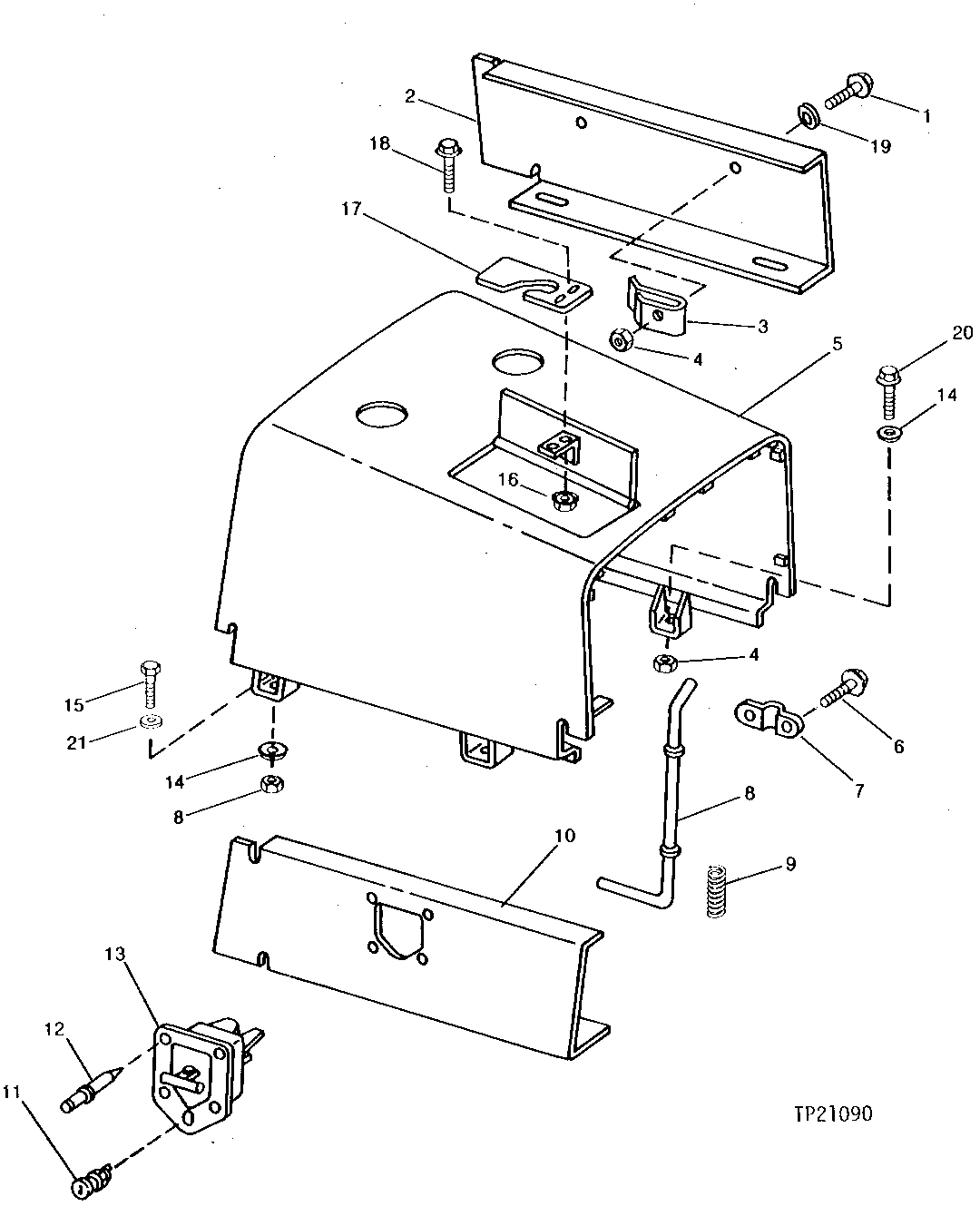

HOOD AND ENGINE SIDE SHIELDS [02G17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7658	2	Cap Screw	M10 X 50, HEX FLANGE
2	T100166	1	SHIELD	L.H.
3	AT100417	2	CHANNEL	-
4	14M7167	6	Lock Nut	M10
5	AT100357	1	HOOD	(WITHOUT TURBOCHARGER)
5	AT100358	1	HOOD	(WITH TURBOCHARGER) (NOT ILLUSTRATED)
6	19M7867	2	Screw	M8 X 25, HEX FLANGE
7	U42544	1	CLAMP	-
8	AT100393	1	ROD	-
9	T26072	1	SPRING	-
10	T100165	1	SHIELD	R.H.
11	AT74878	1	LOCK	(INCLUDES T42713 NUT)
12	AT44188	4	Rivet	-
13	AT74879	1	LATCH	-
14	24H1219	4	Washer	7/16" X 1" X 0.083"
15	19M7658	2	Cap Screw	M10 X 50, HEX FLANGE
16	14M7303	2	Flange Nut	M6
17	T68133	1	PLATE	-
18	19M7775	2	Screw	M6 X 16, HEX FLANGE
19	H110232	2	Washer	-
20	19M7658	2	Cap Screw	M10 X 50, HEX FLANGE
21	24M7239	1	Washer	10.700 X 21 X 2.500 MM

HOOD AND ENGINE SIDE SHIELDS [02G17]
