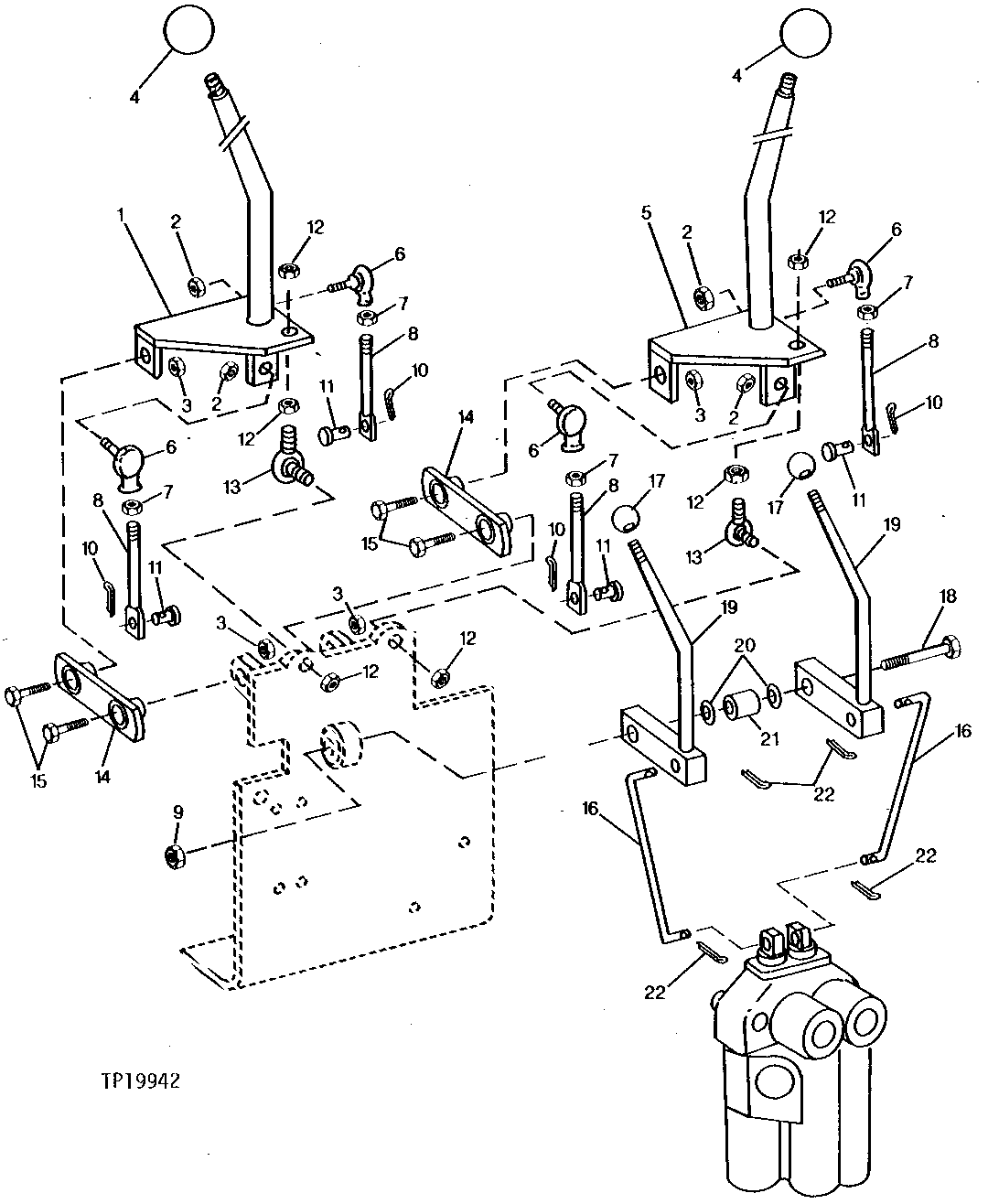

CONTROL VALVE AND STABILIZER VALVE LINKAGE (SERIAL NO. -760506) [03B22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT106604	1	LEVER	LEFT
2	M68954	4	Lock Nut	-
3	R11151	2	Lock Nut	-
4	T68099	2	KNOB	-
5	AT106605	1	LEVER	RIGHT
6	AT65619	4	Ball Joint	-
7	14H774	4	Nut	3/8"
8	T106130	2	Link	(USE WITH SECOND AND FOURTH SPOOLS FROM LEFT SIDE)
8	T105825	2	Eyebolt	(USE WITH FIRST AND THIRD SPOOLS FROM LEFT SIDE) (SUB FOR T106130, THIS APPLICATION)
9	14H1040	1	Nut	1/2"
10	11M7081	4	Cotter Pin	2.500 X 20 MM
11	T19155	4	Pin Fastener	-
12	14H865	6	Nut	1/2"
13	AT124107	2	Ball Joint	(SUB FOR AT100403)
14	AT100380	2	LINK	-
15	19H2477	4	CAP SCREW	5/16" X 1-1/4"
16	T105824	2	ROD	-
17	39M1709	2	Knob	-
18	19H3550	1	Cap Screw	HS, SAE 8, 1/2" X 4"
19	AT107540	2	LEVER	-
20	T41657	2	SPRING WASHER	13.335 X 24.892 X 0.533 MM (0.525" X 0.980" X 0.021")
21	28H2561	1	Bushing	0.546" X 0.840" X 1-1/4"
22	11M7082	4	Cotter Pin	2.500 X 25 MM

CONTROL VALVE AND STABILIZER VALVE LINKAGE (SERIAL NO. -760506) [03B22]
