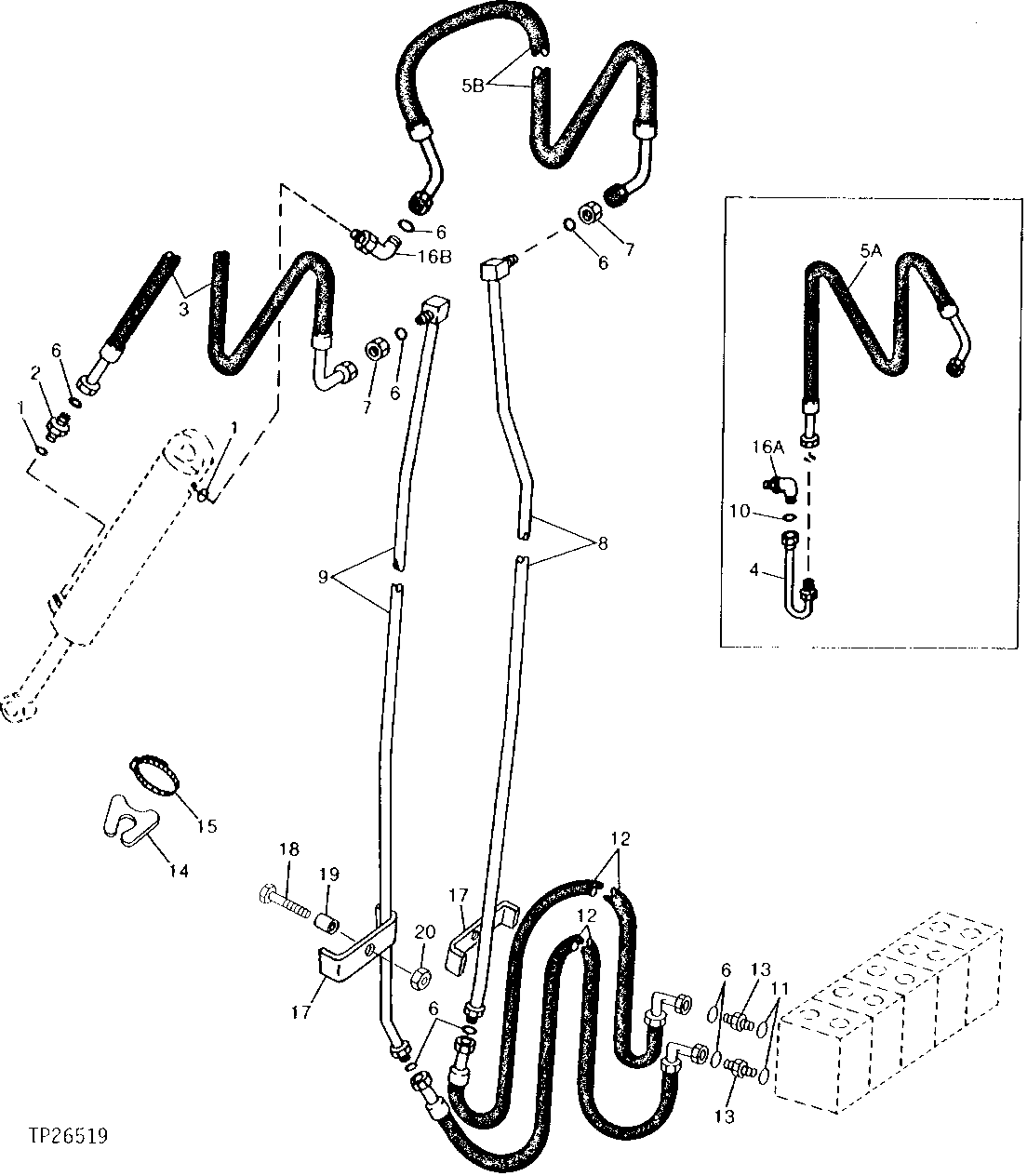

BUCKET CYLINDER HYDRAULICS (EXTENDIBLE DIPPERSTICK) [03E17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	2	O-Ring	-
2	38H1175	1	Adapter Fitting	-
3	AT135293	1	HYDRAULIC HOSE - FABRICATE	13/16" X 2 670 MM (105") X 13/16", (SUB FOR AT101446 AND AT133147)
4	AT101499	1	LINE	-
6	T77857	8	O-Ring	-
7	T78716	2	Nut	-
8	AT100570	1	OIL LINE	-
9	AT100569	1	OIL LINE	-
10	T77932	1	O-Ring	-
11	R26906	2	O-Ring	-
12	AT135253	2	HYDRAULIC HOSE - FABRICATE	13/16" X 2 900 MM (114-1/4") X 13/16", (SUB FOR AT106611 AND AT133164)
13	38H1174	2	Adapter Fitting	-
14	T105773	1	Guide	-
15	AC15595	1	Clamp	(SUB FOR AT63291)
17	U40398	2	Clamp	-
18	19H3065	2	Cap Screw	3/8" X 2"
19	28H1521	2	Spacer	0.493" X 0.675" X 9/16"
20	14H812	2	NUT	3/8"
5A	AT101382	1	HYDRAULIC HOSE	13/16" X 2 134 MM (84") X 13/16", (SUB AT87505)
5B	AT133146	1	HYDRAULIC HOSE	1-3/16" X 1 925 MM (75-3/4") X 1-3/16", (SUB AT135291)
16A	38H1404	1	Elbow Fitting	-
16B	38H1013	1	Elbow Fitting	-

BUCKET CYLINDER HYDRAULICS (EXTENDIBLE DIPPERSTICK) [03E17]
