BACK-UP ALARM SYSTEM [02H08]

BACK-UP ALARM SYSTEM [02H08]

BACK-UP ALARM SYSTEM [02H08]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

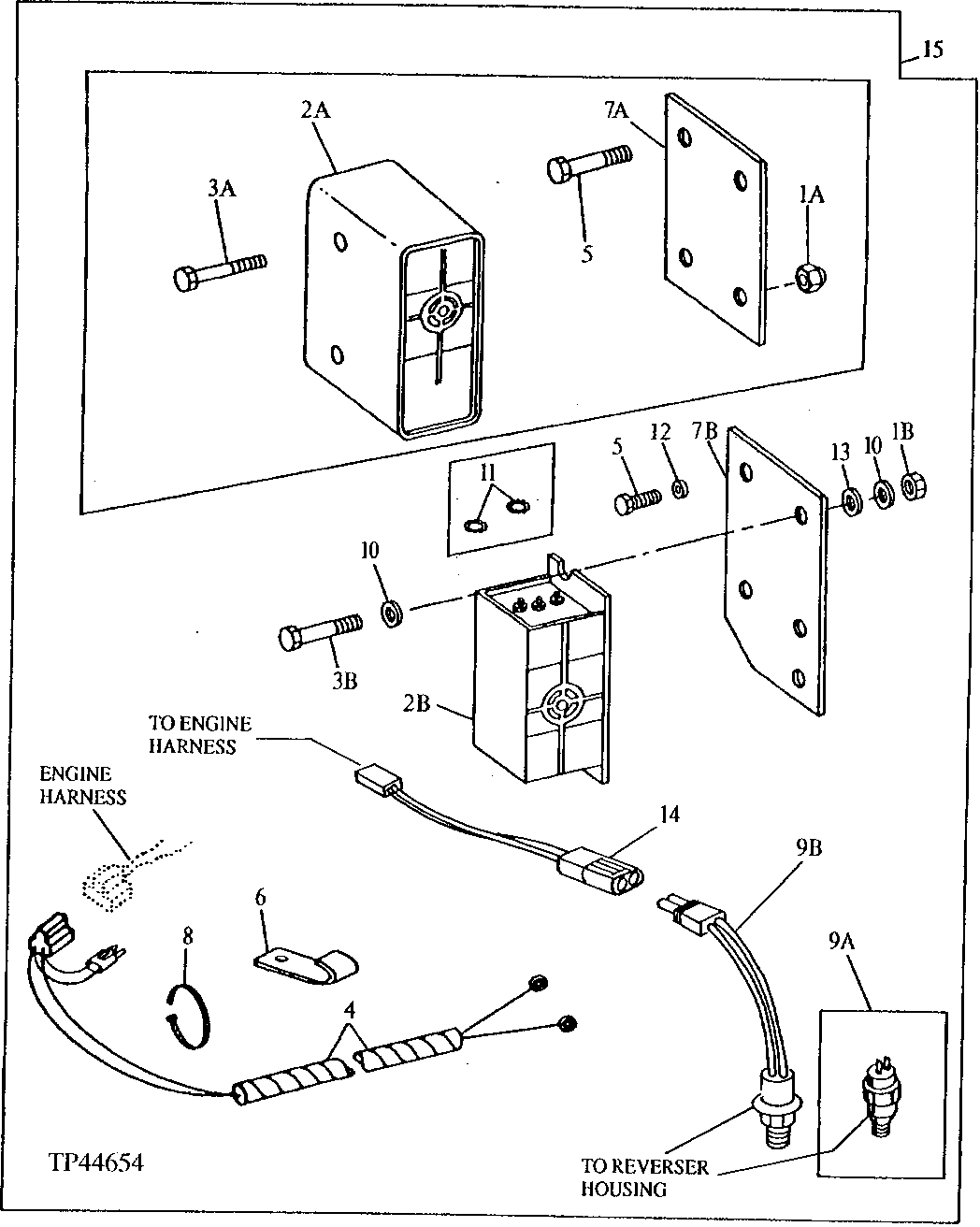

BACK-UP ALARM SYSTEM [02H08]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
4	AT157012	1	WIRING HARNESS	(SUB FOR AT68613)
5	19M7783	2	Screw	M10 X 16, HS 10.9 (USE IF MAIN FRAME HAS MOUNTING BOSSES ON REAR OF SIDE FRAME)
6	T19935	1	Clamp	-
8	R44302	1	Tie Band	-
10	24M7238	4	Washer	8.700 X 17 X 2 MM, (USE WITH T129534)
11	12H290	2	Washer	0.164"
12	24M7239	2	Washer	10.700 X 21 X 2.500 MM, (USE WITH T129534)
13	AT100177	1	TRAVEL WARNING ALARM	-
14	AT167115	1	Wiring Harness	-
1A	14M7298	2	Flange Nut	M8
1B	14M7166	2	Lock Nut	M8, (USE WITH T129534)
2A	AT78534	1	Travel Warning Alarm	-
2B	AT120461	1	Travel Warning Alarm	-
3A	19M7970	2	Screw	M8 X 100, HS 10.9
3B	37H116	2	Screw	(USE ON FRAME WITH MOUNTING STRAPS LOCATED ON RIGHT SIDE REAR OF SIDE FRAME)
3B	19M7881	2	Screw	M8 X 20, (USE WITH T129534)
7A	T100738	1	PLATE	(SUB T129534)
7B	T129534	1	PLATE	(AS REQUIRED)
9A	AL67715	1	Switch	(SUB AT151507 AND AT167115, THIS APPLICATION) (SUB FOR AL27809) (REVERSE WARNING ALARM)
9B	AT151507	1	Switch	-
