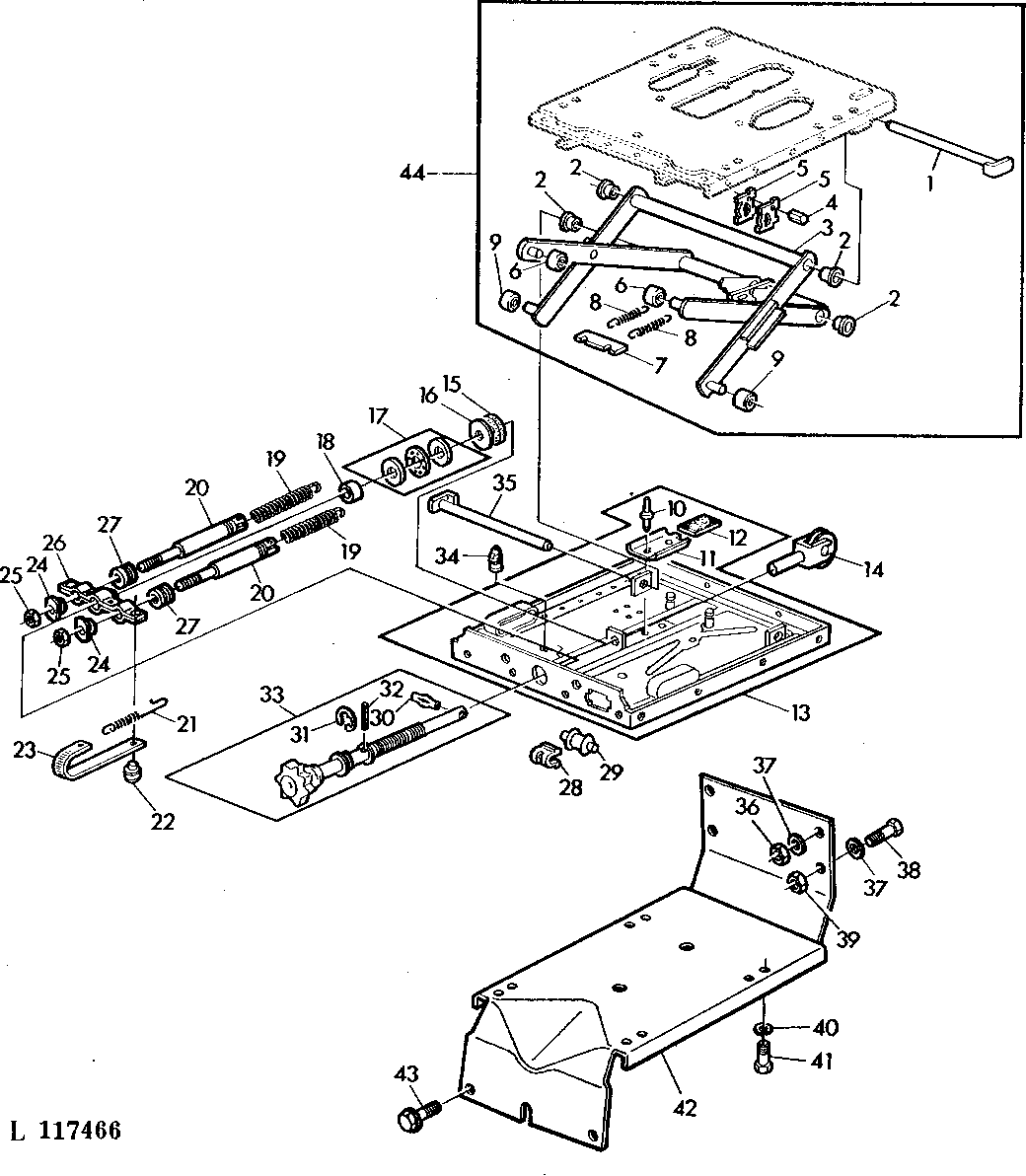

SEAT SUSPENSION (PERSONAL-POSTURE SEAT SGB)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL41472	1	Pin Fastener	-
2	L42041	4	Bushing	-
3	AL41474	1	Arm	(ORD AL64581)
4	L38862	1	Bar	-
5	L38852	2	Plate	-
6	L38855	2	Roller	-
7	L38853	1	Plate	-
8	L38854	2	Spring	-
9	L42042	2	Roller	-
10	L39011	2	Rivet	-
11	L38891	1	RAIL	-
12	L38890	1	Plate	-
13	AL64583	1	Plate	(SUB FOR AL41475)
14	AL38526	1	Fork	-
15	L38850	1	Washer	-
16	24H1657	1	Washer	21/64" X 1-1/4" X 7/64"
17	JD10212	1	Ball Bearing	-
18	L42038	1	Bushing	-
19	L42037	2	Extension Spring	-
20	AL41476	2	Gas Operated Cylinder	-
21	L38866	1	Spring	(ORD AL117350)
22	L38857	2	Plug	(ORD AL117350)
23	AL41470	1	Strip	-
24	L42036	2	Weld Nut	-
25	14M7151	2	Nut	M8
26	AL41469	1	Retainer	-
27	L42035	2	Nut	-
28	L38847	1	Guide	(ORD AL117350)
29	L38851	1	Roller	(ORD AL117350)
30	25M7023	1	Groove Pin	3 X 16 mm
31	40M7051	1	Snap Ring	15 X 1.5MM
32	34M7027	1	Spring Pin	4 X 20 mm
33	AL38524	1	Adjuster	-
34	L25678	2	Bumper	-
35	AL41471	1	Pin Fastener	-
36	14H1040	2	Nut	1/2"
37	24M7047	4	Washer	13 X 24 X 2.500 mm
38	19M7285	2	Cap Screw	M12 X 30
39	14M7275	2	Nut	M12
40	12M7056	4	Lock Washer	8 mm
41	19M7162	4	Cap Screw	M8 X 16
42	AL55092	1	Bracket	-
43	19H1849	2	Cap Screw	5/16" X 1-1/4"
44	AL64581	1	Arm	-

SEAT SUSPENSION (PERSONAL-POSTURE SEAT SGB)
