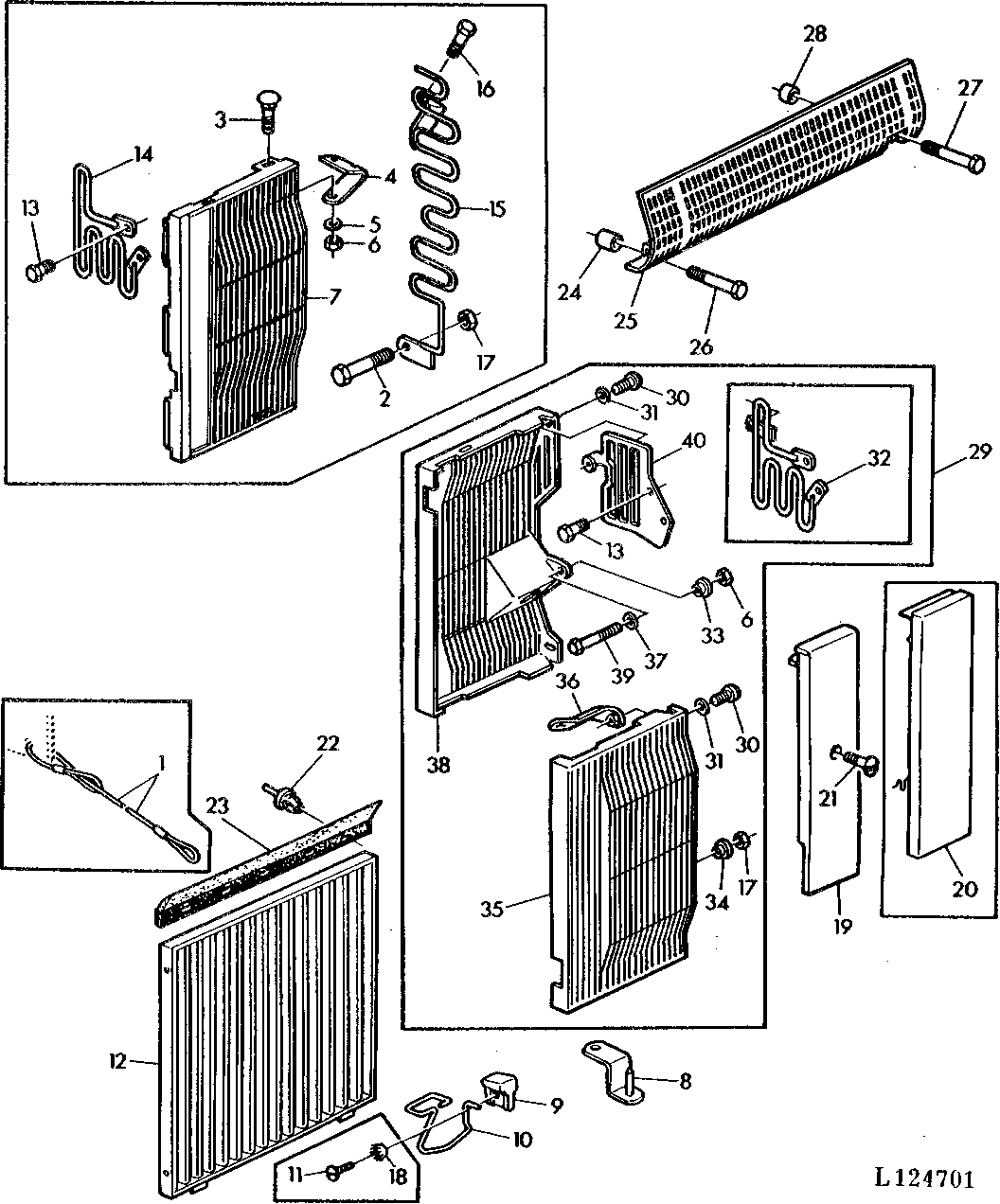

GRILLE / FAN-GUARD

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL59534	2	Cable	-
2	19H1733	1	CAP SCREW	3/8" X 2-1/2"
3	03H1540	2	Bolt	5/16" X 3/4"
4	L55310	1	Brace	LH
4	L55309	1	Rod	RH
5	24H1243	2	WASHER	11/32" X 5/8" X 1/16"
6	14H785	2	Nut	5/16"
7	AL60646	1	Guard	LH
7	AL60647	1	Guard	RH
8	AL55224	2	Bracket	-
9	L63150	2	Handle	(SUB FOR R78096)
10	R74628	2	Latch	-
11	21M7194	2	Screw	M6 X 12
12	AL67191	2	Grille	LH (SUB FOR AL60651, AL67190)
13	19H1936	2	Cap Screw	3/8" X 3/4"
14	AL33692	1	Grille	-
15	AL61290	1	Grille	-
16	19H3065	1	Cap Screw	3/8" X 2"
17	14H1076	1	Nut	3/8"
18	12H322	2	Lock Washer	1/4"
19	L63149	2	Panel	(FOR AL67186)
20	AL60640	1	Panel	(FOR AL63412)
20	AL60641	1	Panel	(FOR AL63412)
21	21M7321	2	SCREW	M8 X 25
22	L63653	12	Rivet	(SUB FOR L39134)
23	L63226	2	Weatherstrip	-
24	28H1938	1	Bushing	0.493" X 0.675" X 1-3/16"
25	AL67586	1	Grille	-
26	19H2228	1	Cap Screw	3/8" X 4"
27	19H1925	1	Cap Screw	3/8" X 4-1/4"
28	28H2497	1	Spacer	0.423" X 0.675" X 5/8"
29	AL67871	1	Shield	-
30	21M7378	2	Screw	M8 X 16
31	24M7260	2	Washer	8.400 X 24 X 2 mm
32	AL67794	1	Grille	RH (ORD L64137)
33	L63532	1	Washer	-
34	L36255	1	Washer	-
35	L63528	1	Grille	LH
36	AL67793	1	Bracket	-
37	24M7055	1	Washer	8.400 X 16 X 1.600 mm
38	L63527	1	Grille	RH
39	19H2044	1	Cap Screw	5/16" X 4"
40	L64137	1	Grille	RH (SUB FOR AL67794)
