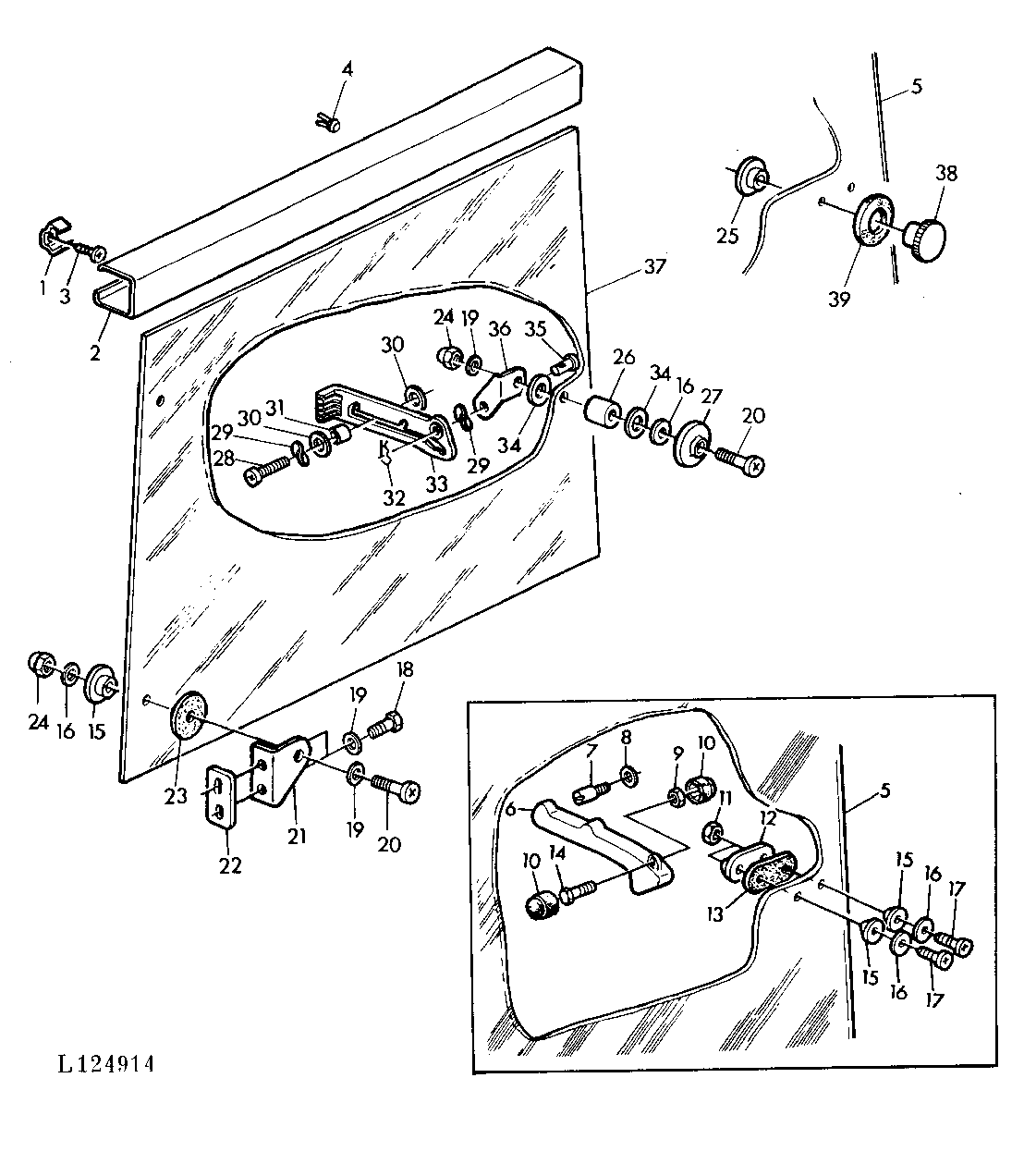

REAR FIXED SIDE SWING WINDOW (WITH SG2 CAB) [04A23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L62583	4	Bracket	(SUB FOR L61330)
2	L61348	2	Molding	-
3	21H1475	4	Screw	1/4"X1/2"
4	L39134	4	Rivet	-
5	L57977	2	Windowpane	-
6	L38163	1	Latch	RH
6	L38164	1	Latch	LH
7	L38167	2	Stud	-
8	L39418	2	Lock Washer	-
9	14M7166	2	Lock Nut	M8
10	L32394	4	Cap	-
11	14M7272	4	Nut	M6
12	L38165	2	Footrest	-
13	L41421	2	Gasket	-
14	19M7298	2	Cap Screw	M8X35
15	L55163	1	Washer	-
16	L37975	1	Lock Washer	-
17	21M7296	4	Screw	M6X20
18	37M7089	8	Screw	M6X12
19	24M7251	12	Washer	6,4MM
20	21M7310	1	Screw	M6X25
21	L56695	2	Hinge	LH
21	L56694	2	Hinge	RH
22	L41350	2	Strap	-
23	L55162	4	Washer	-
23	L55163	4	Washer	-
24	14M7376	4	Lock Nut	M6
25	R50642	1	Washer	-
26	L59635	1	Bushing	-
27	L62580	1	Cap	-
28	R50641	2	Screw	-
29	R52862	2	Spring Washer	-
30	R52921	2	Washer	-
31	L62556	2	Bushing	-
32	R50647	2	Spring Locking Pin	-
33	L62557	1	Latch	RH
33	L62558	1	Latch	LH
34	L58892	1	Washer	-
34	L55163	4	Washer	-
35	L62002	2	Pin Fastener	-
36	L57972	1	Angle	RH
36	L57971	1	Angle	-
37	-	1	Part 43	NSEP (ORD L57977, L58892, R50642, 99M7073)
38	99M7073	1	Plug	-
39	L58892	1	Washer	-
