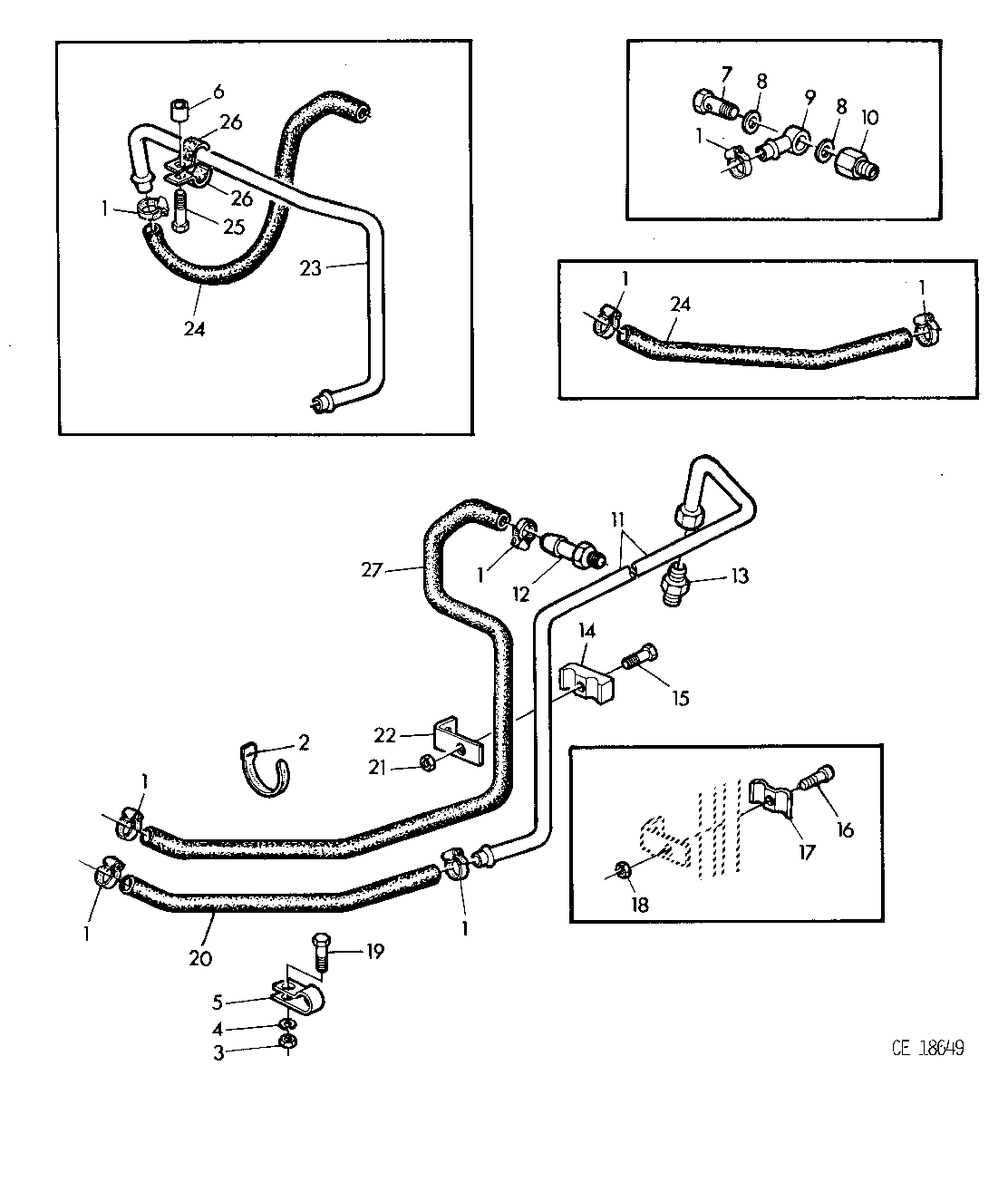

HEATER LINES,FRONT (WITH SG2 CAB) [04B14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL64588	1	Clamp	(SUB FOR AL55852, OR AR21837)
2	R44302	1	Tie Band	-
3	14H812	2	NUT	3/8"
4	12H304	2	Lock Washer	3/8"
5	R50454	1	Clamp	-
6	28H862	1	Spacer	3/8"X.438"
7	L63537	1	Hollow Screw	(SUB FOR T32204)
8	51M4238	2	Sealing Ring	-
9	AL39082	1	Hose Fitting	-
10	L40878	1	Adapter Fitting	-
11	AL39081	1	Line	-
11	AL64282	1	Line	-
12	T29388	1	Union Fitting	-
13	N112193	1	Adapter Fitting	-
13	L59894	1	Fitting	-
14	R46414	1	Clamp	(SUB FOR L56218)
15	19M7298	1	Cap Screw	M8X35
16	19M7768	1	Screw	M6X16
17	AH83846	1	Clamp	(ORD R46414)
18	14M7272	1	Nut	M6
19	19H1731	1	Cap Screw	3/8" X 1"
20	-	2	Part 22	LGTH=2000MM (MF L40879)
20	-	1	Part 23	LGTH=2000MM (MF L63652)
21	14M7327	1	Lock Nut	M8
22	DE16609	1	BRACKET	-
23	L40874	1	Line	-
24	L62932	1	Hose	-
25	19M7160	1	Cap Screw	M6X30
26	L37521	2	Clamp	-
27	-	1	Part 30	LGTH=2600MM (MF L63652)
..	L40879	1	HOSE	KIT LGTH=4900MM
..	L63652	1	Hose	KIT LGTH=7300MM

HEATER LINES,FRONT (WITH SG2 CAB) [04B14]

Нет текстового описания
