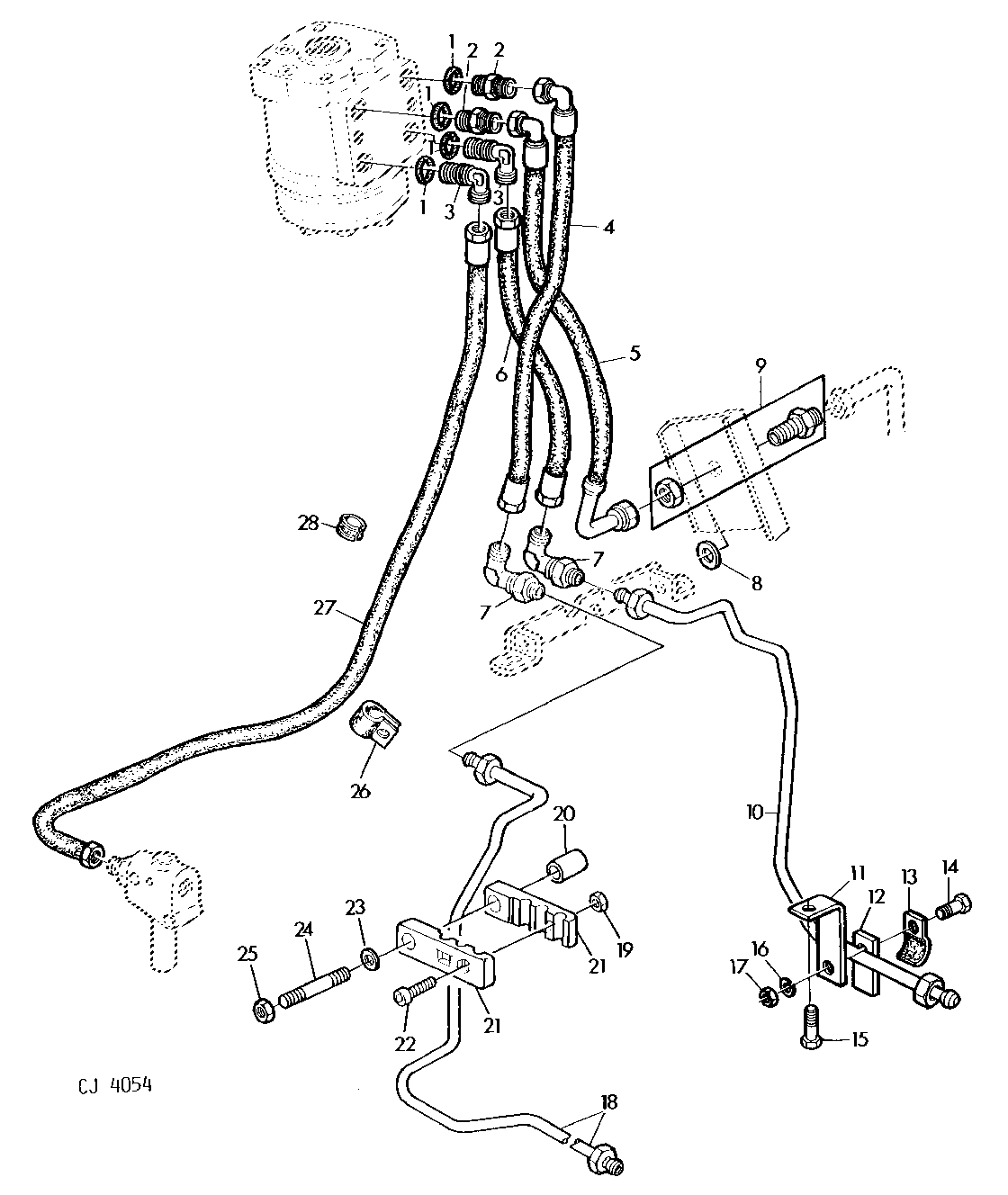

HYDROSTATIC STEERING WITH TWO STEERING CYLINDERS [01J23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L41383	4	Ring	-
2	L41898	2	Fitting	-
3	AL41290	2	Elbow Fitting	-
4	AL37459	1	Hydraulic Hose	-
5	AL41643	1	HYDRAULIC HOSE	-
6	AL41644	1	HYDRAULIC HOSE	-
7	AL31402	2	Elbow Fitting	-
8	24M7051	1	Washer	21X37X3MM
9	L63538	1	Union Fitting	(SUB FOR AL32895)
10	AL34784	1	OIL LINE	-
11	CJ14875	2	BRACKET	-
12	CJ15432	2	RUBBER MOUNT	-
13	R28538	1	CLAMP	-
14	19M7386	1	Cap Screw	M12X20
15	19H2527	2	Cap Screw	(SUB FOR CJ14671)
16	24M7145	1	Washer	15MM
17	14M7275	1	Nut	M12
18	AL34765	1	Oil Line	-
19	14M7027	1	NUT	M6
20	28H1697	1	Spacer	3/8"X.75"
21	L37549	2	Clamp	-
22	19M7966	1	Screw	M6X25
23	24M7028	1	Washer	(SUB FOR 24H1305)
24	L38319	1	Stud	3/8"
25	14H812	1	NUT	3/8"
26	T35126	1	Clamp	(SUB FOR R46414)
27	AL36521	1	Hydraulic Hose	-
28	R36235	1	Grommet	-

HYDROSTATIC STEERING WITH TWO STEERING CYLINDERS [01J23]
