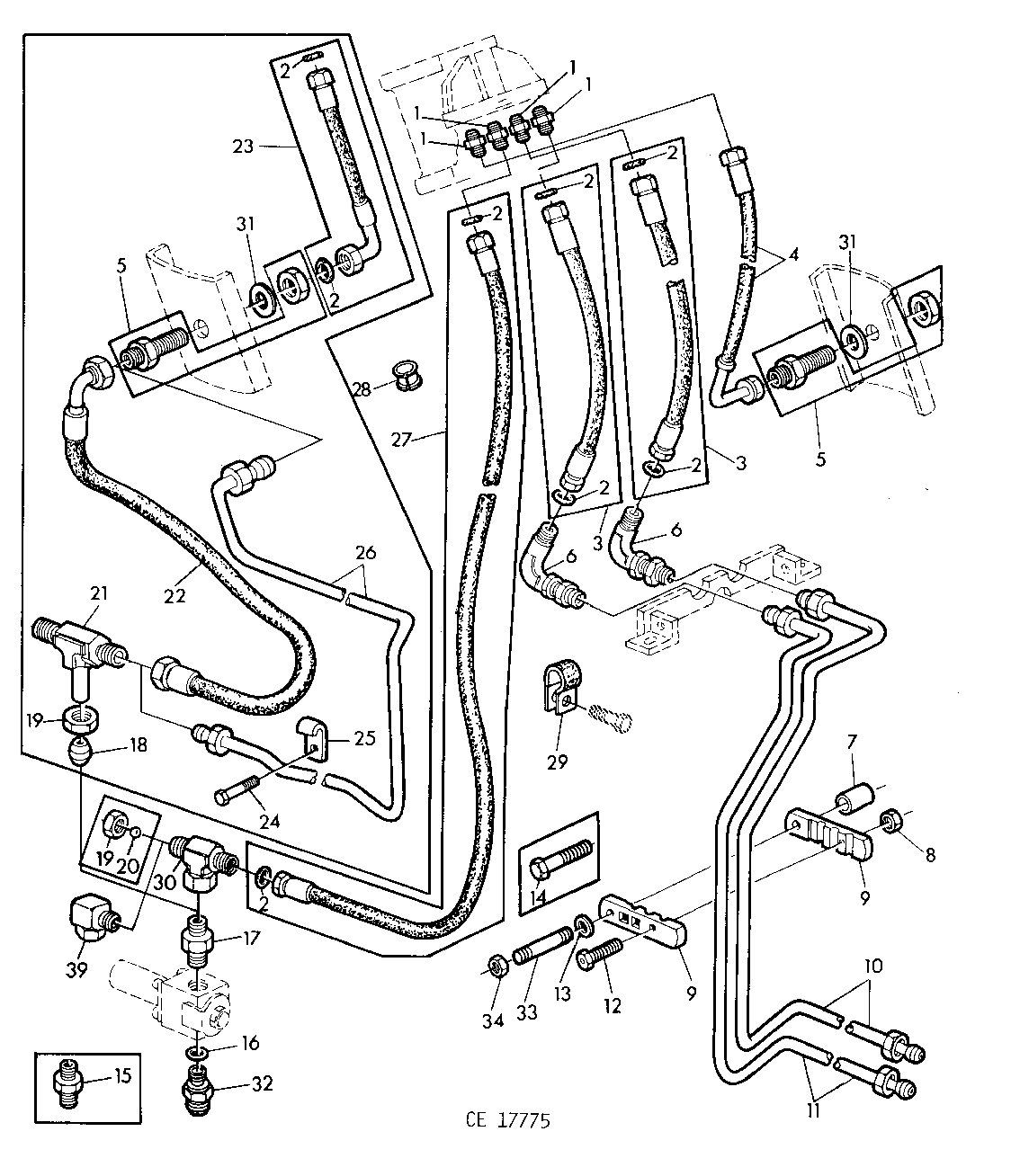

HYDROST.STEERING-OIL LINES (1 STEERING CYLINDER) [02A18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CE15316	4	FITTING	(W/O Z27993)
1	L34371	4	Fitting	-
2	Z27993	1	O-Ring	-
3	AL31645	2	HYDRAULIC HOSE	-
4	AL31648	1	HYDRAULIC HOSE	-
5	AL32895	1	Union Fitting	-
6	AL31402	2	Elbow Fitting	-
7	28H1524	1	Spacer	3/8"X.875"
8	14M7272	1	Nut	M6
9	L36389	2	Clamp	-
10	AL31411	1	Oil Line	-
11	AL31410	1	Oil Line	-
12	19M7966	1	Screw	M6X25
13	24H1305	1	Washer	-
14	19H1944	1	Cap Screw	3/8"X2-3/4"
15	R27212	1	Fitting	-
16	R26448	1	O-Ring	-
17	L34653	1	Union Fitting	-
18	Z32994	1	Tapered Sleeve	-
19	15M6139	1	FITTING	-
20	L38741	1	Ball	-
21	L34868	1	Tee Fitting	(ORD AL37132)
22	AL35676	1	HOSE	(ORD AL36521, R36235, R46414, 99M7038)
23	AL31647	1	Hydraulic Hose	(ORD AL36521, R36235, R46414, 99M7038)
24	19H1800	1	Cap Screw	3/8"X1-1/2"
25	T35126	1	Clamp	-
26	AL34241	1	Oil Line	(ORD AL36521, R36235, R46414, 99M7038)
27	AL36521	1	Hydraulic Hose	-
28	R36235	1	Grommet	-
29	R46414	1	Clamp	-
30	AL37132	1	Tee Fitting	(A)
31	24M1592	1	WASHER	-
32	L37858	1	Fitting	-
33	L38319	1	Stud	1/2"
34	14H812	1	NUT	1/2"
35	28H1518	1	Washer	3/8"X.312"
36	L37549	2	Clamp	-
37	AL34766	1	Oil Line	-
38	AL34765	1	Oil Line	-
39	AL37133	1	Elbow Fitting	-

HYDROST.STEERING-OIL LINES (1 STEERING CYLINDER) [02A18]
