Открытый узел

FWD MULTI-DISK CLUTCH [01H03]

FWD MULTI-DISK CLUTCH [01H03]

FWD MULTI-DISK CLUTCH [01H03]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

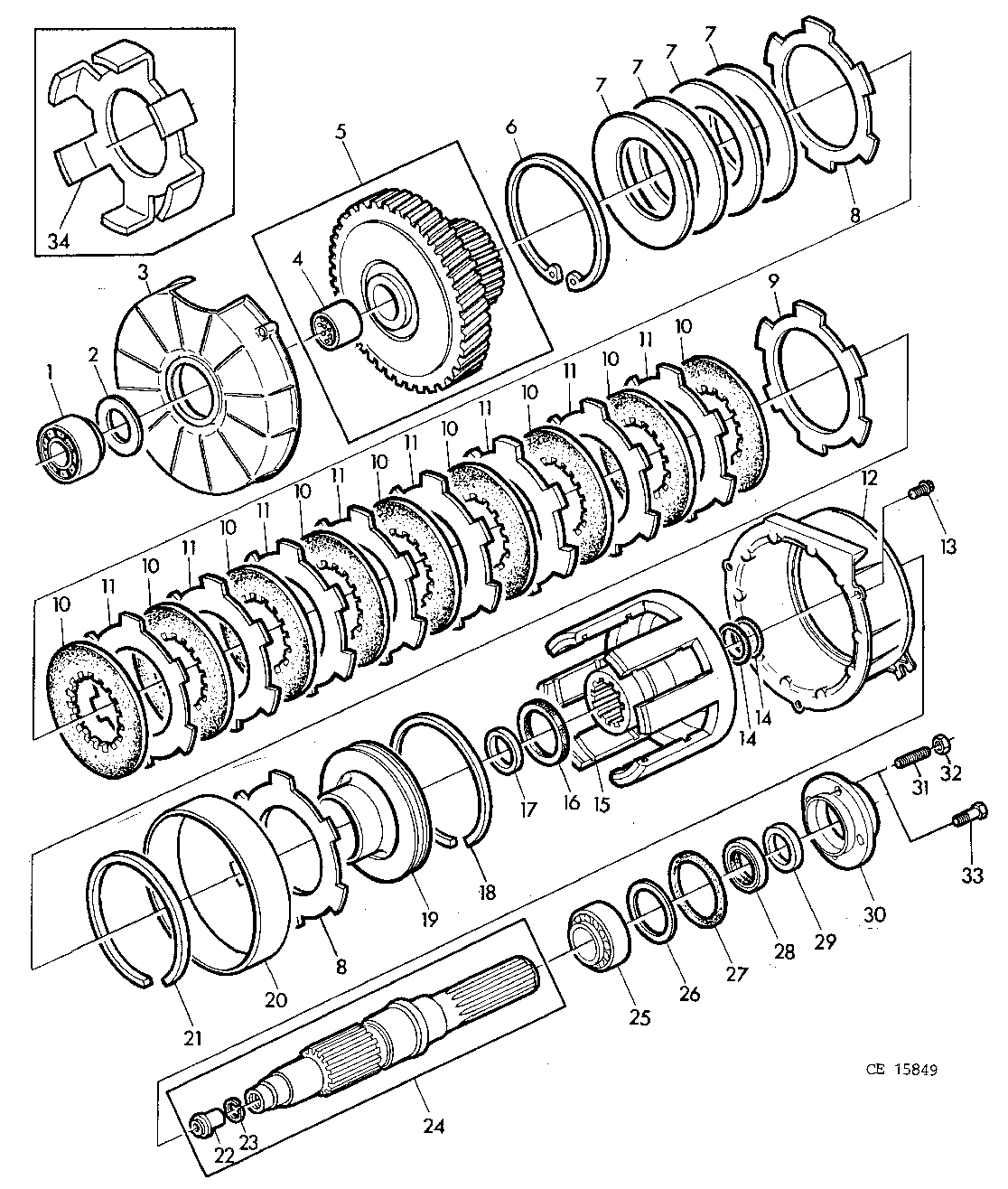

FWD MULTI-DISK CLUTCH [01H03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD10234	1	Tapered Roller Bearing	(FOR AL37280)
1	JD37218	1	Tapered Roller Bearing	(FOR AL28925)
2	L39495	1	Washer	(FOR AL37280)
2	L33253	1	Washer	(FOR AL28925)
3	L39837	1	Housing	-
4	L33263	1	Bushing	-
5	AL37596	1	GEAR	Z=49 (SUB FOR AL28918)
6	40M7122	1	Snap Ring	145X4MM (SUB FOR 40M7067)
7	L34068	4	Disk Spring	-
8	L38258	2	Clutch Plate	(SUB FOR L34066, L37024)
9	L37025	1	PLATE	(SUB FOR L34065)
10	L34064	9	Disk With Inner Spline	(SUB FOR L40624)
11	L34062	8	Disk With Outer Spline	(SUB FOR L41864)
12	L41308	1	Shield	-
12	L39838	1	Housing	(ORD L41295, L41308, 44M1082)
13	37M7060	3	Screw	4X10MM
14	H35244	2	Ring	-
15	L39840	1	DRUM	(SUB FOR L34058)
16	R39304	1	Washer	-
17	L33251	1	Washer	-
18	L34060	1	Piston Ring	-
19	L34059	1	PISTON	-
20	L38692	1	Spacer	-
21	L34067	1	Snap Ring	-
22	R39279	1	Retainer	-
23	R34140	1	Ring	-
24	AL28925	1	Drive Shaft	-
24	AL37280	1	Drive Shaft	-
25	JD37047	1	Tapered Roller Bearing	-
26	L33260	1	Shim	TK=0,5MM(.019")
26	L33252	1	Shim	TK=0,2MM(.008")
26	L33247	1	Shim	TK=0,15MM(.006")
26	L40583	1	SHIM	TK=0,10MM
26	L40582	1	SHIM	TK=0,05MM
27	L33257	1	O-Ring	-
28	48M7034	1	SEAL	35X52X7MM
28	48M7038	1	Seal	38X52X7MM
29	L39491	1	Washer	-
30	L33256	1	Bearing Housing W/O Bearing	-
30	L39490	1	Bearing Housing W/O Bearing	-
31	22M7105	3	Set Screw	(A) 8X45MM
32	14M7273	3	Nut	(A) 8MM
33	19M7139	3	Cap Screw	8X1,25X20MM
34	L34061	1	Drum	(ORD L38692, (1) L38258)
