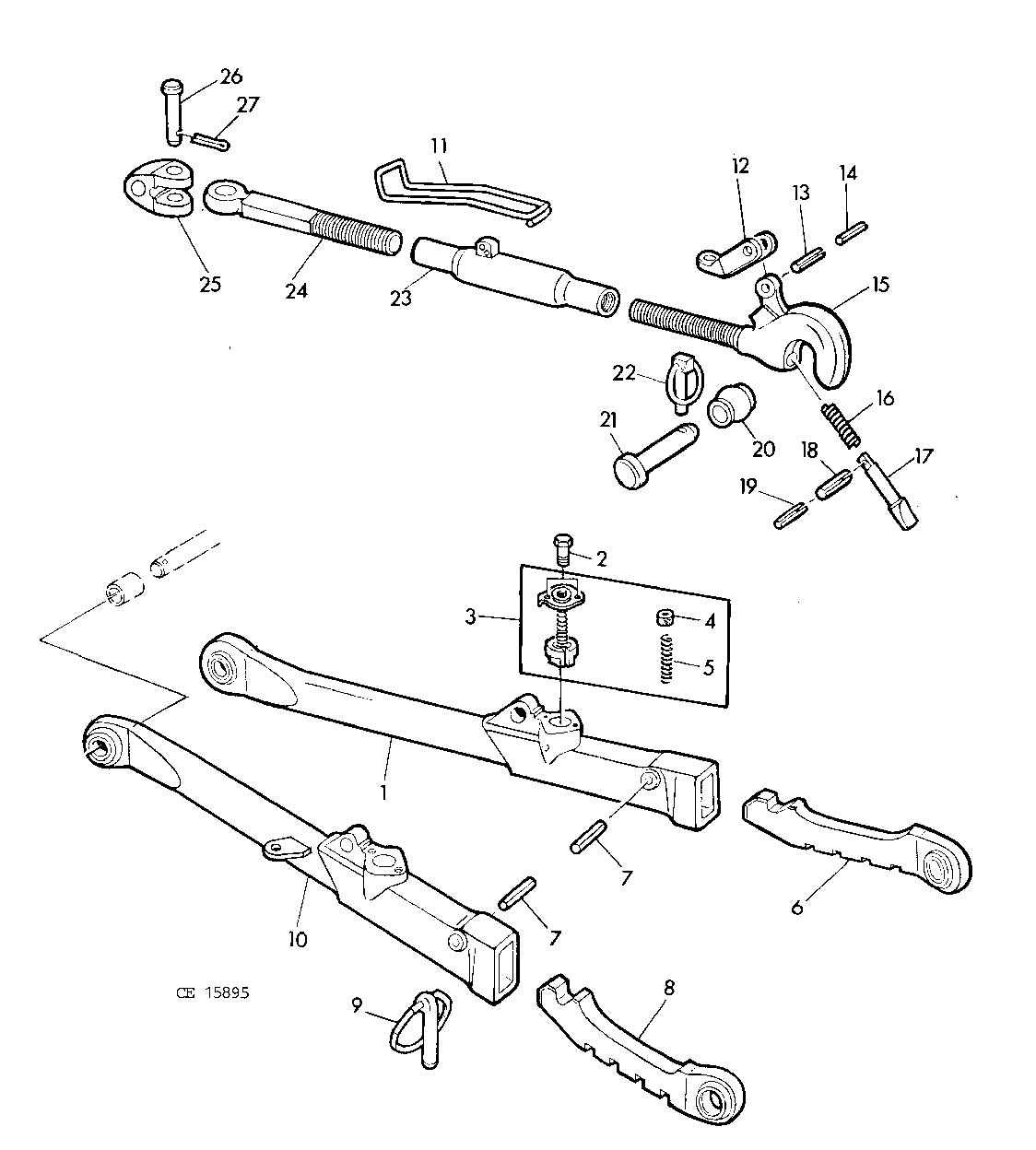

CENTER LINK AND TELESCOPIC DRAFT LINKS [02E09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL26681	1	DRAFT LINK	RH
2	19H1227	4	Cap Screw	1/4"X1/2"
3	AR90083	2	LOCK	-
4	R32406	2	WASHER	-
5	R26908	2	Spring	-
6	AL28168	1	DRAFT LINK END	REAR, RH
7	34H371	2	Spring Pin	1/2"X2"
8	AL28169	1	DRAFT LINK END	REAR, LH
9	AR62149	2	Quick Lock Pin	REAR
10	AL26680	1	DRAFT LINK	LH
11	T32077	1	Handle	-
12	T32198	1	LEVER	-
13	34H299	1	Spring Pin	7/32"X1-1/4"
14	34H252	1	SPRING PIN	1/8"X1-1/4"
15	T32196	1	HOOK	1-1/4"
16	F2822R	1	SPRING	-
17	T32197	1	PIN	-
18	34H294	1	Spring Pin	7/32"X3/4"
19	34H247	1	Spring Pin	1/8"X3/4"
20	F2681R	1	BALL	REAR
21	R44918	1	PIN	REAR
22	B11182	1	QUICK LOCK PIN	REAR
23	AT31207	1	LINK BODY	-
24	T32078	1	CENTER LINK END	1-1/4",LH
25	T28353	1	PIVOT	-
26	A3769R	1	PIN	-
27	11M7021	1	Cotter Pin	-

CENTER LINK AND TELESCOPIC DRAFT LINKS [02E09]
