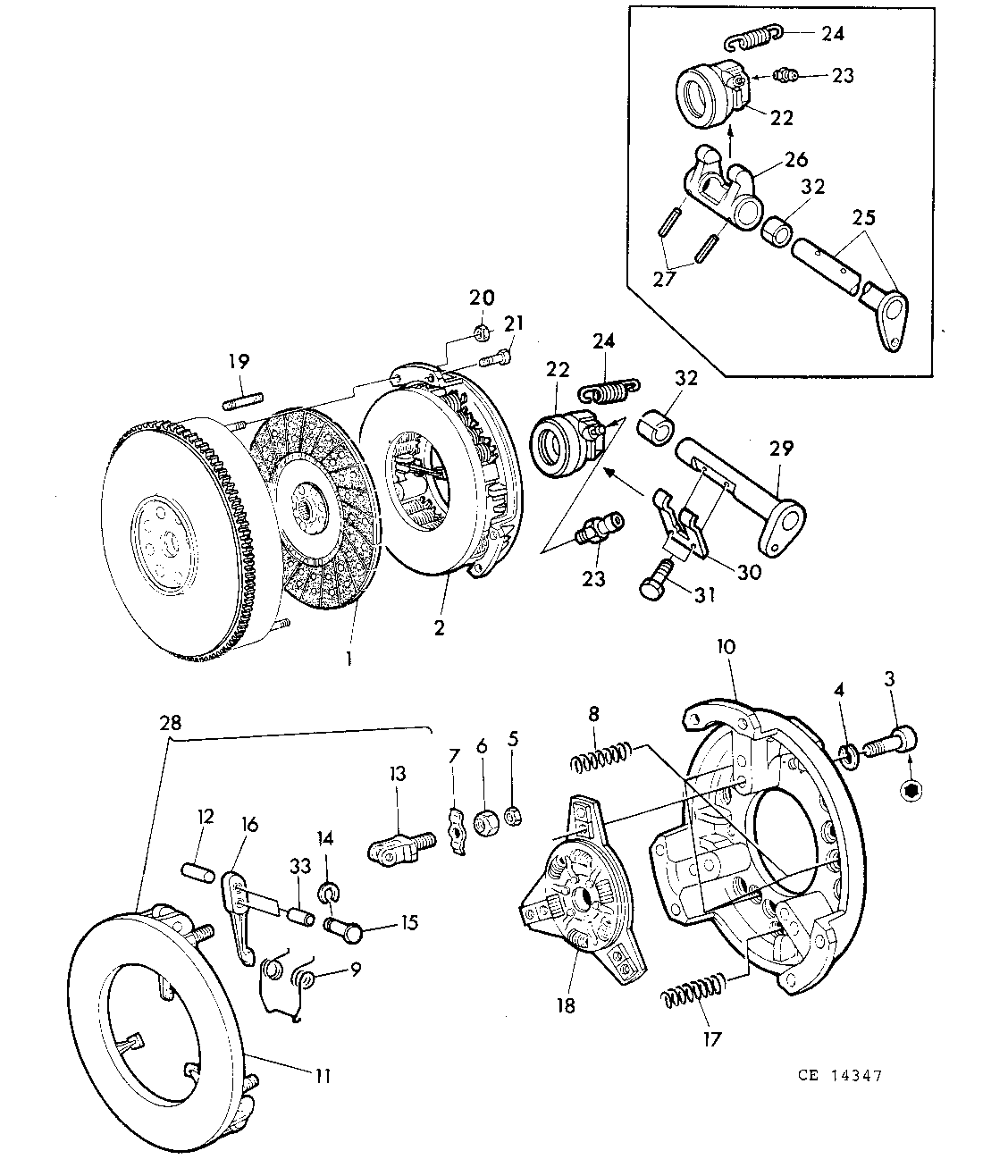

SINGLE CLUTCH(WITH HI-LO SHIFT UNIT) [01F01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DE13862	1	CLUTCH PLATE	-
1	AL23097	1	CLUTCH DISK	(ORD DE13862)
2	AL28039	1	CLUTCH PLATE	ASSY, INCL KEYS 3-18 (SUB FOR AL23098)
3	L26753	6	SCREW	3/8"
4	12M7066	6	Lock Washer	-
5	L26755	3	NUT	1/2" (ORD L32854, L32855, L32856)
5	L32855	3	NUT	-
6	L26756	3	NUT	1/2" (ORD L32854, L32855, L32856)
6	L32854	3	NUT	-
7	L26757	3	CLAMP	-
8	L29230	3	COMPRESSION SPRING	-
9	L26759	3	TORSION SPRING	-
10	L26760	1	HOUSING	-
11	L26761	1	CLUTCH PLATE	-
12	L26762	3	PIN	-
13	L26763	3	CLEVIS	(ORD L32854, L32855, L32856)
13	L32856	3	YOKE	-
14	40M7042	3	Snap Ring	(SUB FOR L26767)
15	L26764	3	AXLE	-
16	AL18905	3	LEVER	(ORD (6) L26766, (3) L38063)
16	L38063	3	LEVER	-
17	L29231	9	COMPRESSION SPRING	-
18	AL27115	1	TORSIONAL DAMPENER	(SUB FOR AL18919)
19	T32508	2	Stud	3/8"
20	14H812	2	NUT	3/8"
21	19H2545	4	CAP SCREW	3/8"X1-3/8"
22	AT24699	1	BEARING	W/KEY 23
23	JD7797	1	Lubrication Fitting	-
24	T21450	1	EXTENSION SPRING	-
25	AT23992	1	SHAFT	(SUB FOR AT19837)
26	T21999	1	FORK	-
27	34H353	2	SPRING PIN	3/8"X1-3/4"
28	AL18903	1	SKID PLATE	ASSY, INCL KEYS 11-16 (ORD L26761, (3) L26762, (3) L32856, (3) L26764, (3) 40M7042, (6) L26766, (3) L38063)
29	AL27230	1	SHAFT	-
30	L32029	1	FORK	-
31	T22874	2	BOLT	3/8"X1-1/8"
32	T21446	1	BUSHING	-
33	L26766	6	BUSHING	-

SINGLE CLUTCH(WITH HI-LO SHIFT UNIT) [01F01]

Нет текстового описания
