Открытый узел

HI-LO CLUTCH [01F13]

HI-LO CLUTCH [01F13]

HI-LO CLUTCH [01F13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

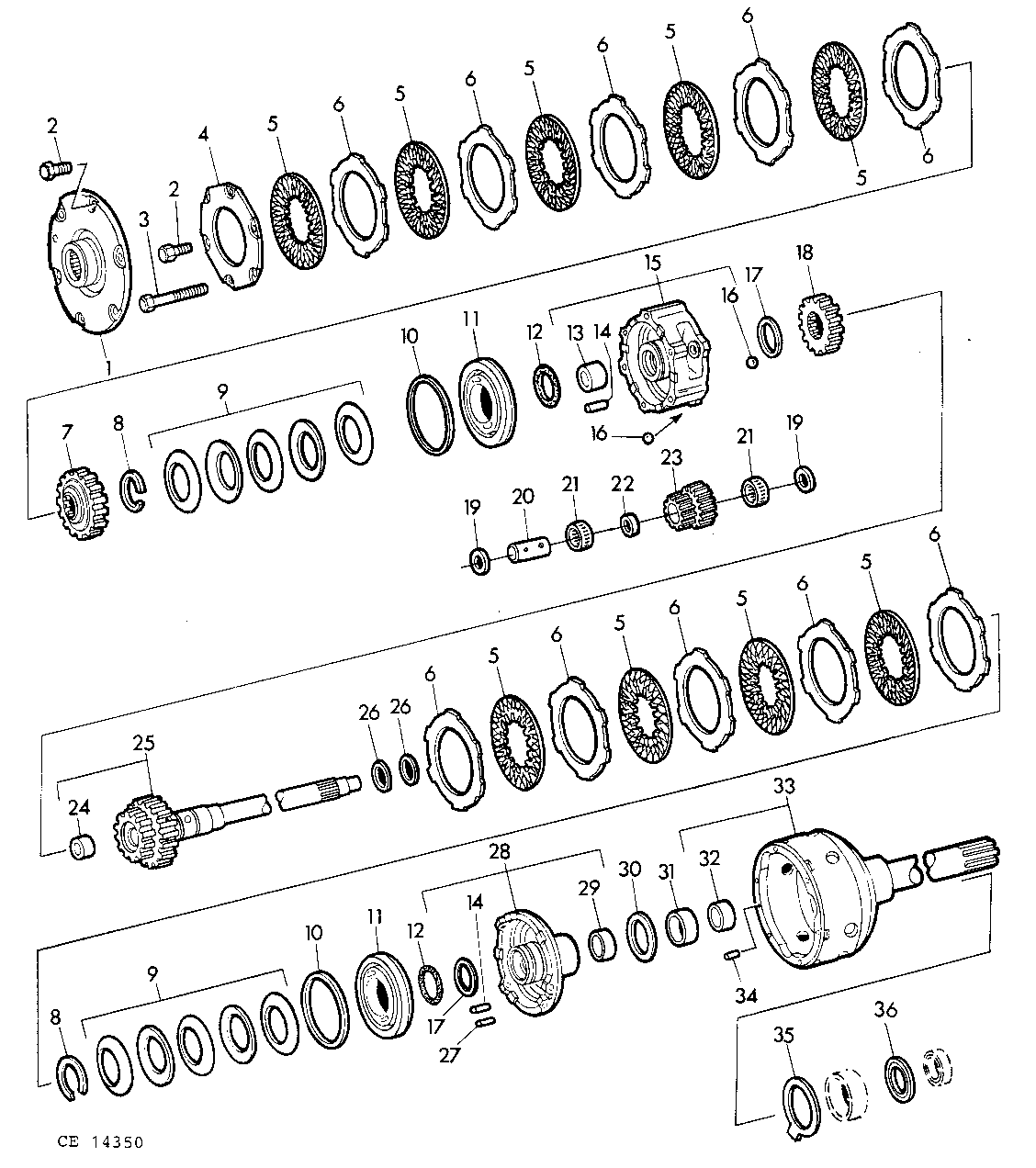

HI-LO CLUTCH [01F13]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R44157	1	COVER	-
2	19H1813	9	CAP SCREW	5/16"X5/8"
3	19H2729	3	Cap Screw	5/16"X4-1/4"
4	R39260	1	PLATE	-
5	AR39128	9	DISK, WITH INNER SPLINE	-
6	R39259	10	CLUTCH PLATE	-
7	R44156	1	SPLINED COUPLING	-
8	R39299	2	Snap Ring	-
9	R39282	9	DISK SPRING	-
10	R39280	2	Piston Ring	-
11	R39285	2	Piston	-
12	R39304	2	Washer	-
13	R44160	1	BUSHING	-
14	R56457	2	DOWEL PIN	(SUB FOR R39253)
15	AR91280	1	PLANET PINION CARRIER	ASSY, INCL KEYS 13,14,16 (SUB FOR AR69935, AR85745)
16	H871R	3	Ball	-
17	R65390	1	THRUST WASHER	(SUB FOR R39193)
18	R58210	6	PLANET PINION	Z=36
19	R54961	6	Thrust Washer	-
20	R58212	3	PIN	-
21	JD9932	6	Needle Bearing	-
22	R58209	3	Washer	-
23	R58208	3	PLANET PINION	-
24	R39276	1	BUSHING	-
25	AR57195	1	SHAFT	Z=33, W/KEY 24
26	R26753	2	RING	-
27	R30587	1	Dowel Pin	-
28	AR45379	1	DRUM	ASSY, INCL KEYS 14,29
29	R39252	1	BUSHING	-
30	R65392	1	WASHER	(SUB FOR R39281)
31	R39265	1	BUSHING	-
32	R34650	1	SEAL	-
33	AR45376	1	SHAFT	ASSY, INCL KEYS 32,34
34	B2641R	1	DOWEL PIN	-
35	R73701	1	WASHER	(SUB FOR R65391, T25409)
36	AT27728	1	SEAL	-
..	AR69932	1	HIGH-LOW CLUTCH	ASSY, INCL KEYS 1-34 (ORD AR99255)
..	AR99256	1	HIGH-LOW CLUTCH	ASSY, INCL KEYS 1-34
..	AR99255	1	KIT	KIT, INCL KEYS 1-34 (ORD AR91278, AR99259)
