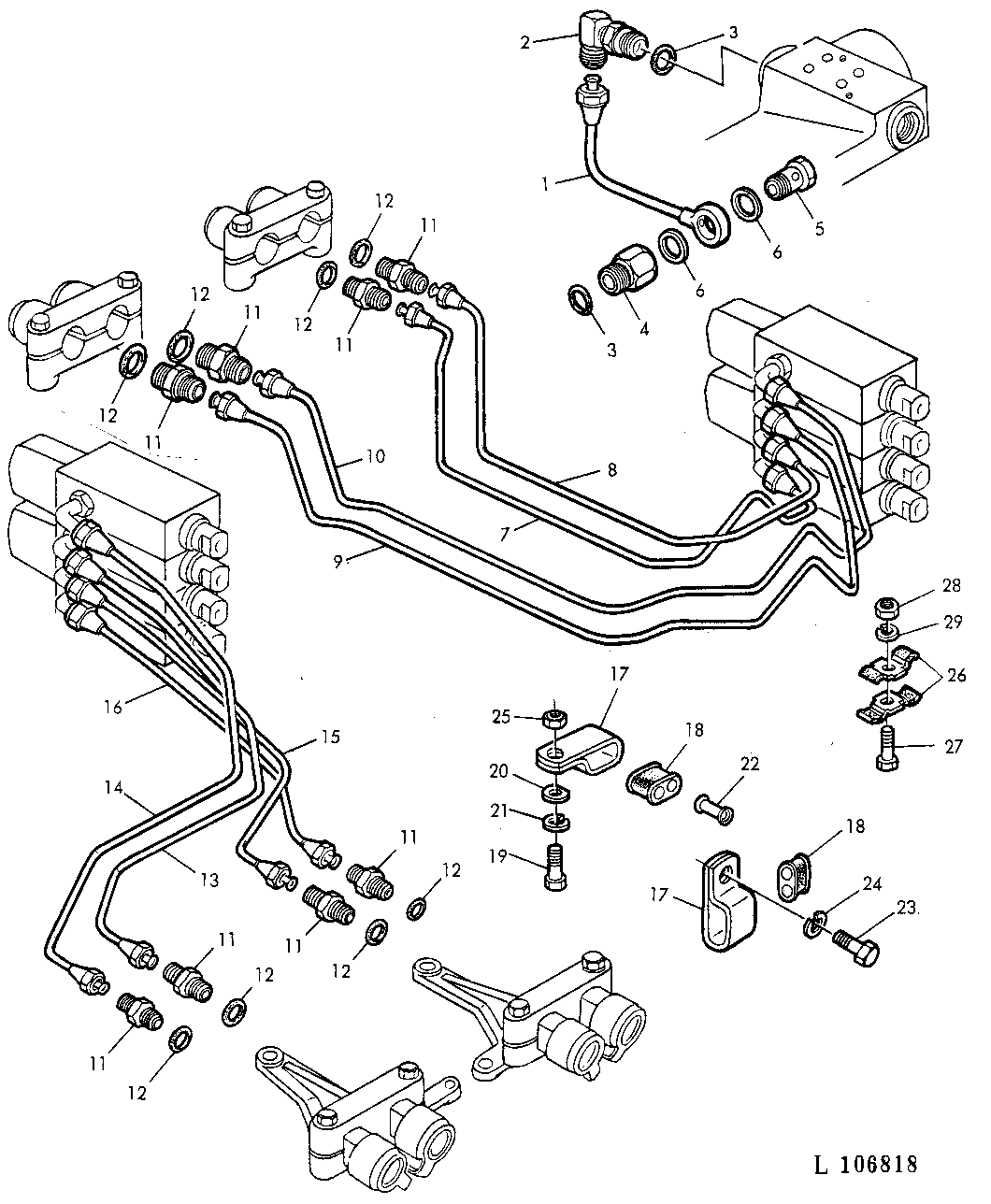

OIL LINES FOR SELECTIVE CONTROL VALVES [01K01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT31316	1	LINE	-
2	AR26724	1	Elbow Fitting	7/8"
3	R26906	2	O-Ring	-
4	T32201	1	FITTING	7/8"X5/8"
5	T32204	1	HOLLOW SCREW	5/8"
6	51M4238	2	Sealing Ring	16X20MM
7	AR55968	1	OIL LINE	FRONT,RH (SUB FOR AT31315)
8	AR55969	1	OIL LINE	FRONT,RH (SUB FOR AT31318)
9	AT31320	1	LINE	FRONT,LH
10	AT31323	1	LINE	FRONT,LH
11	R27237	1	Fitting	-
12	R26375	1	O-Ring	-
13	AT31321	1	LINE	REAR,LH
14	AT31322	1	LINE	REAR,LH
15	AT31319	1	LINE	REAR,RH
16	AT31317	1	LINE	REAR,RH
17	R28733	1	CLAMP	-
18	R35163	1	GROMMET	-
19	19H2665	1	Cap Screw	3/8"X1-5/8"
20	A4624R	1	Washer	-
21	12H304	1	Lock Washer	3/8"
22	T23162	1	TUBE	-
23	19H1813	1	CAP SCREW	5/16"X5/8"
24	12H303	1	Lock Washer	5/16"
25	14H812	1	NUT	3/8"
26	T14073	2	Clamp	(SUB FOR R34064)
27	19H1849	1	Cap Screw	5/16"X1-1/4"
28	14H785	1	Nut	5/16"
29	12H303	1	Lock Washer	5/16"

OIL LINES FOR SELECTIVE CONTROL VALVES [01K01]
