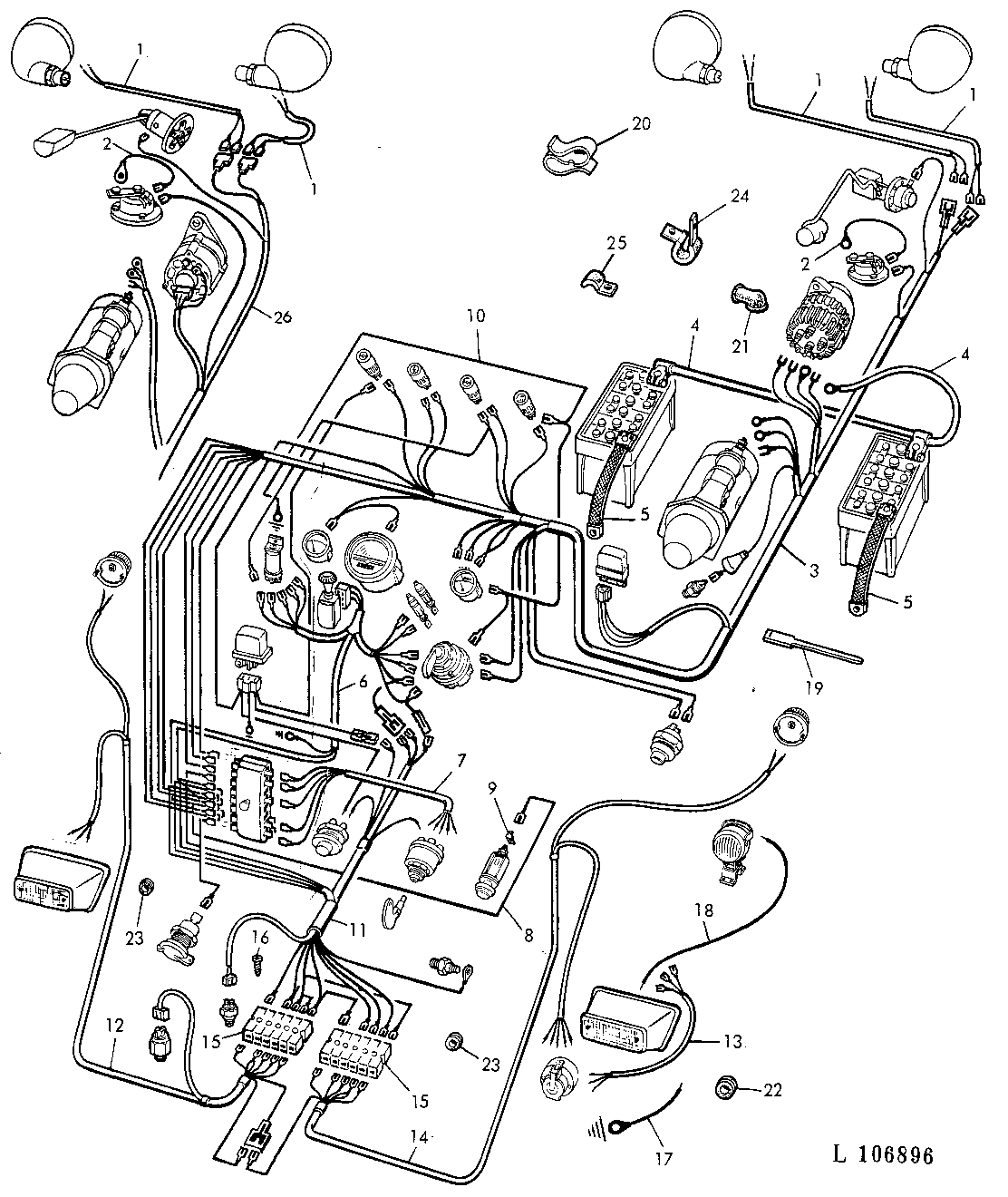

ELECTRICAL SYSTEM WITH HAZARD WARNING LIGHTS (WIDE FENDERS) [01E17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT27735	2	WIRING HARNESS	-
2	AT24549	1	WIRING LEAD	-
3	AT27729	1	WIRING HARNESS	-
4	AL35591	1	BATTERY CABLE	(+) (SUB FOR (2) AT26559, AL24228, AL31219)
5	AT20749	2	GROUND CABLE	(-) (SUB FOR AT26560)
6	AT31776	1	WIRING HARNESS	-
7	AT27730	1	WIRING HARNESS	-
8	AT23451	1	WIRING LEAD	-
9	AL17569	1	BINDER DIVIDER TAB	-
10	AT31773	1	WIRING LEAD	-
11	AT31778	1	WIRING HARNESS	-
12	AT31781	1	WIRING HARNESS	LH
13	AT31780	1	WIRING HARNESS	RH
14	AT31779	1	WIRING HARNESS	RH
15	AL13683	2	LINK	-
16	37H2	2	Screw	NO.8X5/8"
17	AL17099	1	WIRING LEAD	-
18	AL11741	1	WIRING LEAD	-
19	R44302	3	Tie Band	(SUB FOR R27457)
20	T41072	1	CLIP	(SUB FOR M644T)
21	L12809	5	Elec. Connector Accessory	-
22	L12807	1	Grommet	-
23	L13325	4	Grommet	-
24	R27591	4	CLAMP	(SUB FOR T13814)
25	R27531	1	Clamp	-
26	AR56145	1	WIRING HARNESS	-

ELECTRICAL SYSTEM WITH HAZARD WARNING LIGHTS (WIDE FENDERS) [01E17]
