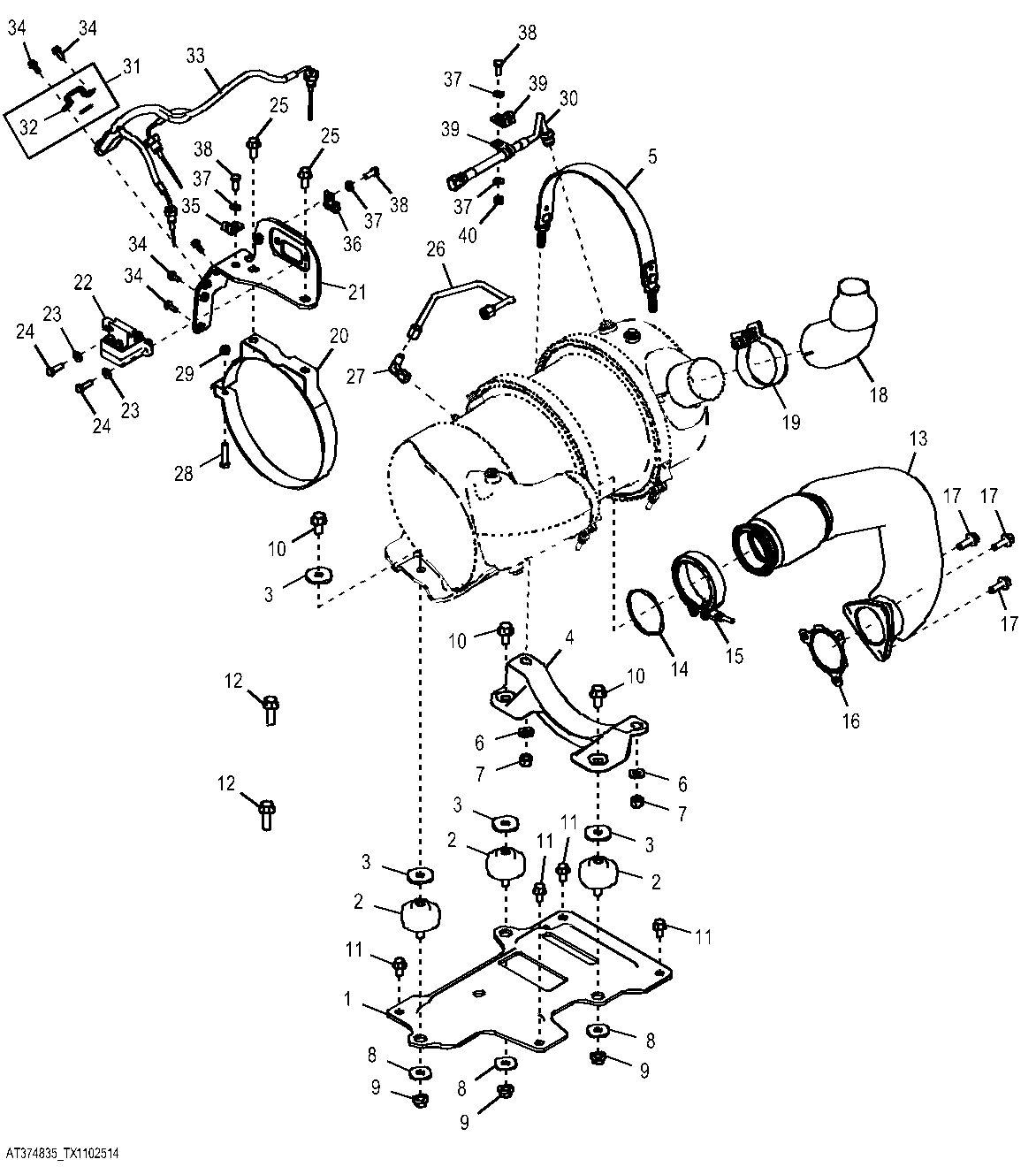

Diesel Particulate Filter Installation ( - 233374)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T265104	1	Mounting Parts	-
2	AT410193	3	Isolator	-
3	24M7102	4	Washer	13.500 X 44 X 4 mm
4	T265795	1	Bracket	-
5	AT419210	1	Strap	SUB FOR AT372582
6	24M7544	2	Washer	13 X 25 X 3 mm
7	14M7718	2	Lock Nut	M12
8	24M7180	3	Washer	13 X 37 X 3 mm
9	14M7299	3	Flange Nut	M12
10	19M7788	3	Screw	M12 X 25
11	19M7784	4	Screw	M10 X 20
12	19M7791	2	Bolt	M12 X 40
13	AT373457	1	Exhaust Pipe	-
14	R528112	1	Seal	-
15	RE289839	1	Clamp	-
16	R531297	1	Gasket	-
17	R528364	3	Cap Screw	-
18	AT410211	1	Muffler Extension	-
19	AT374779	1	Clamp	-
20	AT376161	1	Clamp	-
21	AT440611	1	Bracket	SUB FOR AT436488 AND AT413658
22	RE544911	1	Sensor Kit	Exhaust Filter Pressure Sensor
23	24M7238	2	Washer	8.700 X 17 X 2 mm
24	19M7407	2	Cap Screw	M8 X 25
25	19M7785	2	Screw	M10 X 25
26	AT413657	1	Air Flow Tube	-
27	RE540260	1	Fitting	-
28	19M7922	1	Cap Screw	M8 X 40
29	14M7707	1	Lock Nut	M8
30	AT413654	1	Air Flow Tube	-
31	RE542006	1	Strap	-
32	R527988	1	Strap	-
33	RE546926	1	Temperature Sensor	Exhaust Gas
34	19M7775	5	Screw	M6 X 16
35	T269639	1	Clamp	-
36	T269643	1	Clamp	-
37	24M7238	4	Washer	8.700 X 17 X 2 mm
38	19M7881	3	Screw	M8 X 20
39	T269640	2	Clamp	-
40	14M7273	1	Nut	M8
