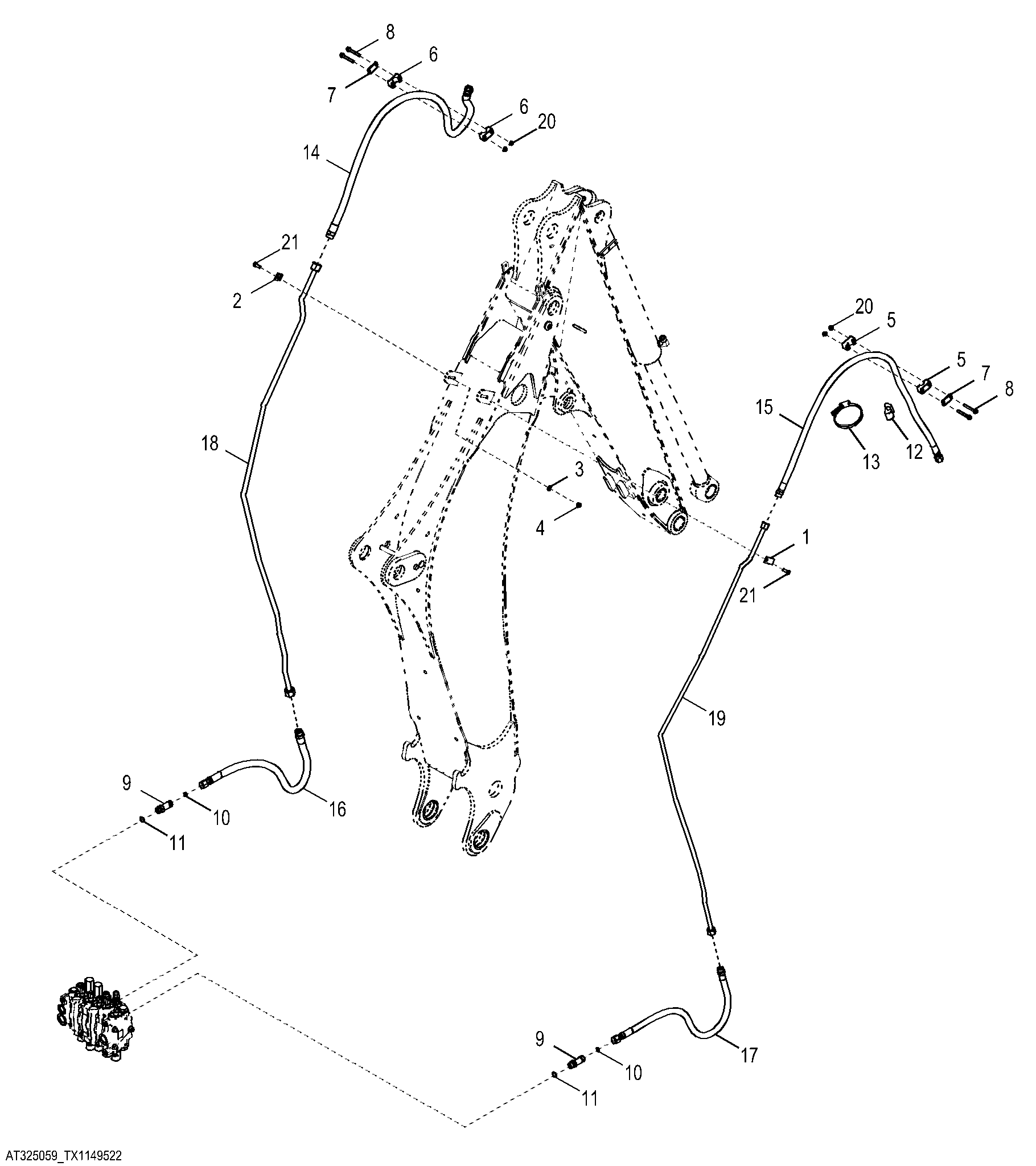

Bucket Cylinder Hydraulics, Standard Dipperstick (244920 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12288	1	Clamp	-
2	T160376	1	Clamp	-
3	24M7239	2	Washer	10.700 X 21 X 2.500 mm
4	14M7274	2	Nut	M10
5	T162003	2	Clamp	-
6	T162004	2	Clamp	-
7	T162005	2	Strap	-
8	19M7802	4	Screw	M8 X 65
9	38H1214	2	Adapter Fitting	-
10	T77932	2	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
11	R26906	2	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
12	T105774	1	Guide	-
13	C16054	1	Clamp	-
14	AT174393	1	Hydraulic Hose	Bucket Head End
14	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
15	AT174394	1	Hydraulic Hose	Bucket Rod End
16	AT280344	1	Hydraulic Hose	Bucket Head End Fabricate
16	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
17	AT436984	1	Hydraulic Hose	Bucket Rod End Fabricate, SUB FOR AT280343
18	AT325061	1	Tube	Bucket Head End
19	AT325062	1	Oil Line	Bucket Rod End
20	14M7298	4	Flange Nut	M8
21	19M7402	2	Cap Screw	M10 X 25

Bucket Cylinder Hydraulics, Standard Dipperstick (244920 - )
