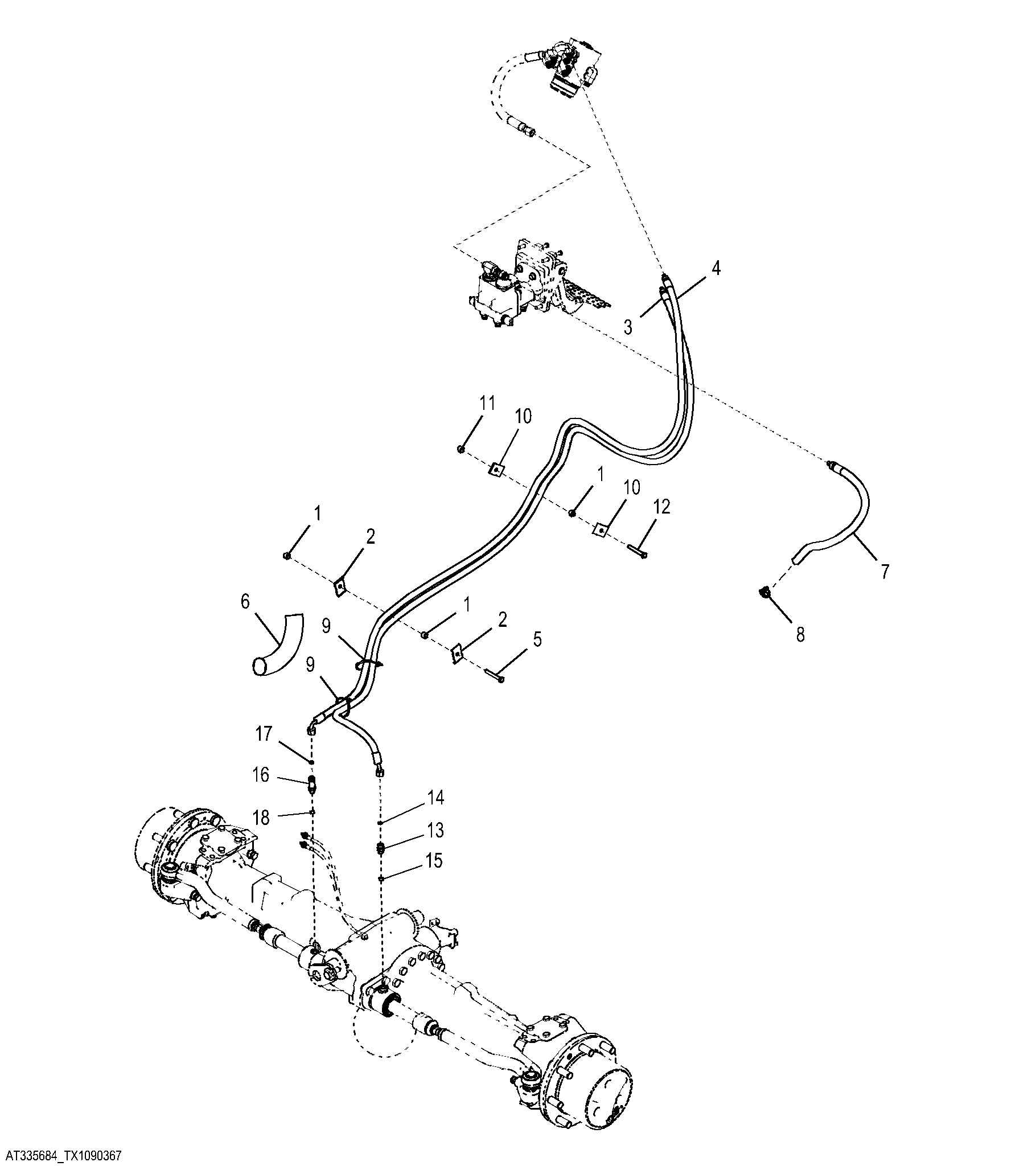

Steering Hydraulics with MFWD (Engine 4045HT054, 4045HL287, 4045HL288)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	28H3421	3	Spacer	0.493" X 0.675" X 7/16"
2	R46919	2	Half Clamp	-
3	AT324997	1	Hydraulic Hose	Marked with Orange Band Fabricate
4	AT324998	1	Hydraulic Hose	Marked with Green Band
5	19M7742	1	Cap Screw	M10 X 65
6	-	1	Part 6	MAKE FROM T78606, CTL 254 mm
7	AT324031	1	Hydraulic Hose	Requires Marked with Blue Band, 62H1043 AND T77857
8	TY22464	1	Clamp	-
9	R44302	2	Tie Band	-
10	R46919	2	Half Clamp	-
11	28H3421	1	Spacer	0.493" X 0.675" X 7/16"
12	19M7742	1	Cap Screw	M10 X 65
13	38H1160	1	Adapter Fitting	-
14	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
15	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
16	38H1212	1	Adapter Fitting	-
17	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
18	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")

Steering Hydraulics with MFWD (Engine 4045HT054, 4045HL287, 4045HL288)

Нет текстового описания
