Replacement Boom Cylinder

Replacement Boom Cylinder

Replacement Boom Cylinder

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

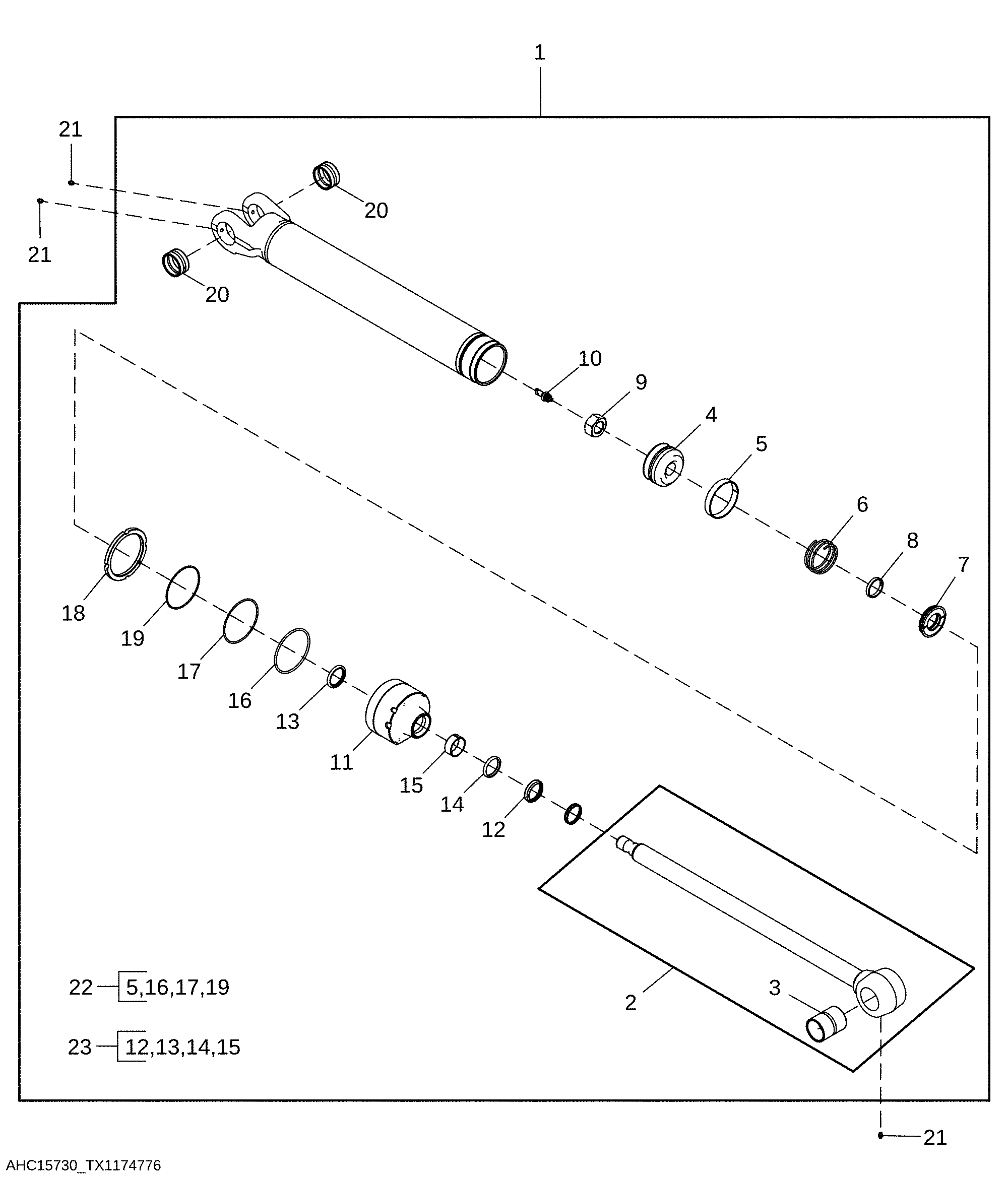

Replacement Boom Cylinder

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H5166	1	Elbow Fitting	USE WITH AH217444
1	AHC15730	1	Hydraulic Cylinder	Backhoe Boom Cylinder, ALSO ORDER 38H5166, T77932, 51M7047, 38H5027, T77857, AND 51M7045 SUB FOR AH217444
1	51M7045	1	O-Ring	19.300 X 2.200 mm, USE WITH AH217444
1	T77857	1	O-Ring	USE WITH AH217444
1	38H5027	1	Elbow Fitting	USE WITH AH217444
1	51M7047	1	O-Ring	23.600 X 2.900 mm, USE WITH AH217444
1	T77932	1	O-Ring	USE WITH AH217444
2	AH211138	1	Hydraulic Cylinder Rod	-
3	H152140	1	Bushing	-
4	HC16962	1	Piston	SUB FOR H180397
5	H154900	1	Scraper Ring	-
6	H169161	1	Compression Spring	-
7	H151830	1	Piston	-
8	H151831	1	Ring	-
9	H209712	1	Nut	-
10	AH216869	1	Screw	-
11	HC13862	1	Hydr. Cylinder Rod Guide	-
12	AHC10871	1	Seal	-
13	AH146562	1	Seal	-
14	H152204	1	Seal	-
15	H152795	1	Wear Ring	-
16	R77857	1	Ring	-
17	H154898	1	Back-Up Ring	-
18	H180433	1	Nut	-
19	T105469	1	O-Ring	-
20	H150964	2	Bushing	-
21	T162396	3	Lubrication Fitting	-
22	AH149847	1	Hydraulic Cylinder Kit	Bore
22	AH138083	1	Seal	-
22	H208096	1	Wear Ring	-
22	H208097	1	Wear Ring	-
23	AHC16683	1	Hydraulic Cylinder Kit	Rod, SUB FOR AHC13278
23	AH146558	1	Seal	-
