Hood and Side Panels (Engine 4045HT054, 4045HL287, 4045HL288)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT334913	1	Panel	RH
2	AT334914	1	Panel	LH
3	AT334916	1	Hood	Top
4	14M7272	6	Nut	M6
5	14M7303	38	Flange Nut	M6
6	19M7775	12	Screw	M6 X 16
7	14H1047	1	Nut	7/16"
8	19M7863	12	Screw	M6 X 25
9	24M7139	6	Washer	6.400 X 18 X 1.600 mm
10	T165911	2	Bushing	-
11	19M9699	4	Screw	M5 X 16
12	T165997	2	Insert	-
13	T184116	2	Label	-
14	T255486	1	Bracket	RH, SUB FOR T184787
15	T211121	1	Louver	RH
17	T255487	1	Bracket	LH, SUB FOR T184788
18	T211122	1	Louver	LH
19	T183773	4	Nut	-
20	T188642	1	Grommet	-
21	T201591	1	Bracket	-
22	R26871	2	Snap Ring	-
23	T105740	1	Washer	-
24	T165975	2	Bolt	-
25	T165976	1	Guide	RH
26	T184393	1	Guide	LH
27	T165977	2	Extension Spring	-
28	T165981	1	Compression Spring	-
29	T209334	1	Hood	-
30	T215364	1	Angle	-
31	T216614	1	Guide	-
32	AT370757	1	Latch	ALSO ORDER T259844. SUB FOR AT335706
35	19M7550	4	Cap Screw	M10 X 35
36	19M7938	2	Cap Screw	M10 X 20
37	19M8600	2	Cap Screw	M10 X 50
38	21M7267	16	Screw	M6 X 20
39	14M7328	2	Lock Nut	M16
40	AT324116	1	Support	-
41	AT323670	1	Bar	-
42	AT311334	1	Gas Operated Cylinder	-
43	T259844	1	Striker	SUB FOR AR91896
44	24M7241	2	Washer	17 X 34 X 4 mm
45	24M7239	10	Washer	10.700 X 21 X 2.500 mm
46	24M7047	3	Washer	13 X 24 X 2.500 mm
47	24H1236	2	Washer	13/16" X 2" X 0.149"
48	19M9100	6	Screw	M6 X 50
49	19M8637	2	Cap Screw	M10 X 40

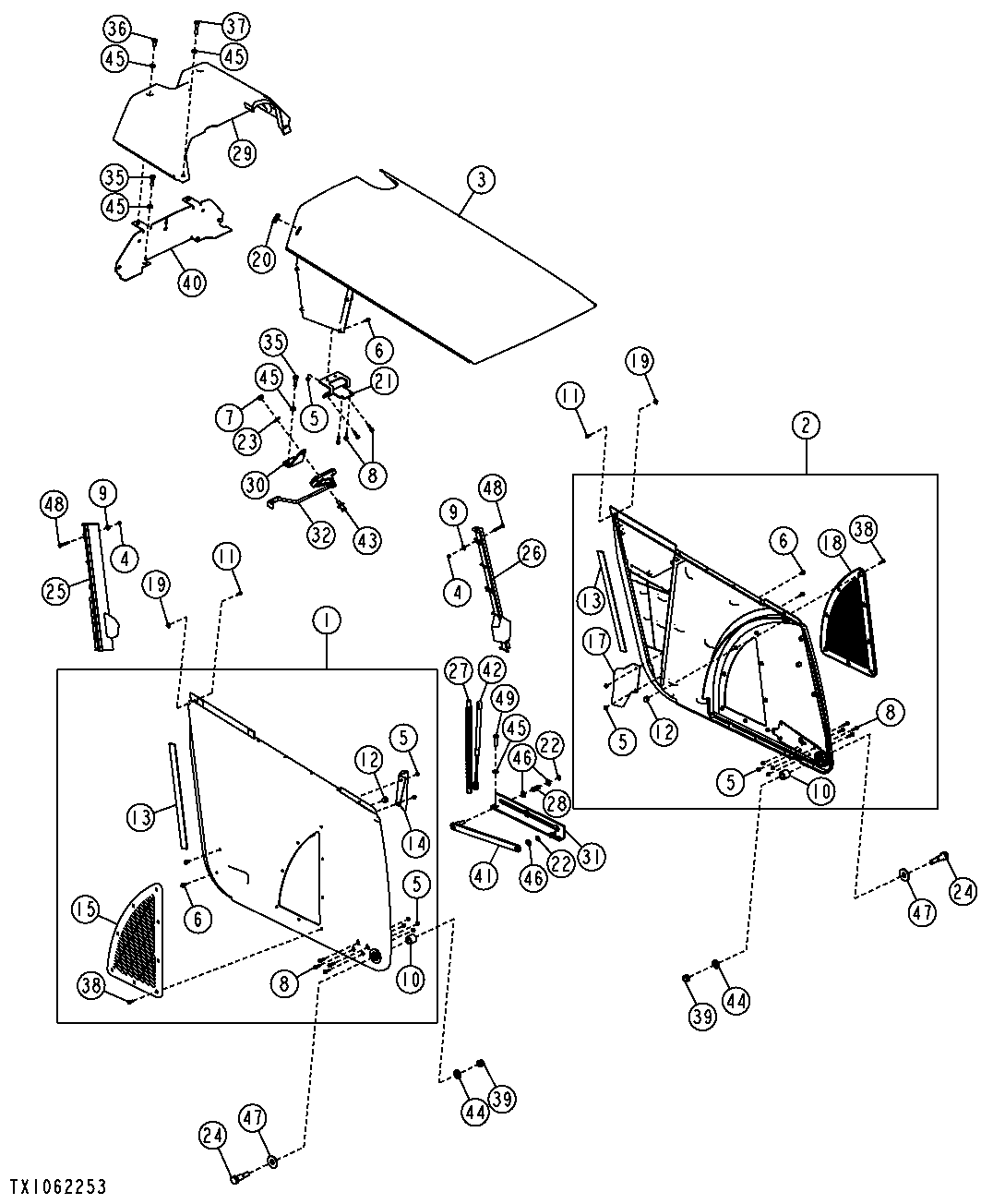

Hood and Side Panels (Engine 4045HT054, 4045HL287, 4045HL288)

Нет текстового описания
