Fuel System (Engine 4045HT054, 4045HL287, 4045HL288)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT420527	1	Guard	SUB FOR AT320235
2	T215367	1	Anti-Skid Pad	-
3	JD5944	1	Reflector	-
4	AT363858	1	Fuel Tank	-
5	AT370504	1	Fuel Tank	ALSO ORDER T165292 SUB FOR AT363858
5	AH162914	1	Strainer	Tank Strainer Optional Not Illustrated
6	N30405	1	Adapter Fitting	-
7	L2646N	1	Pipe Plug	-
8	AR21837	1	Clamp	-
9	T224200	1	Angle	-
10	19M7866	3	Screw	M8 X 20
11	R114023	1	Grommet	SUB FOR AR21837 AND RE179976
12	R237815	1	Vent	-
13	T165292	1	Gasket	-
14	AT300958	1	Fuel Sender	-
15	AT65241	1	Strainer	-
16	21M7265	6	Screw	M5 X 12
17	T214270	1	Support	-
18	19M7866	4	Screw	M8 X 20
19	14M7298	4	Flange Nut	M8
20	AT323593	1	Filler Cap	-
21	R36424	1	O-Ring	81.915 X 5.334 mm (3.225" X 0.210")
22	TY22559	1	Bulk Hose	Make From, TY22559 CTL 121.92 cm (4.00 ft.)
23	AM107314	1	Fuel Filter	-
24	R44302	3	Tie Band	-
25	24M7296	6	Washer	10.500 X 30 X 2.500 mm
26	19M8637	6	Cap Screw	M10 X 40

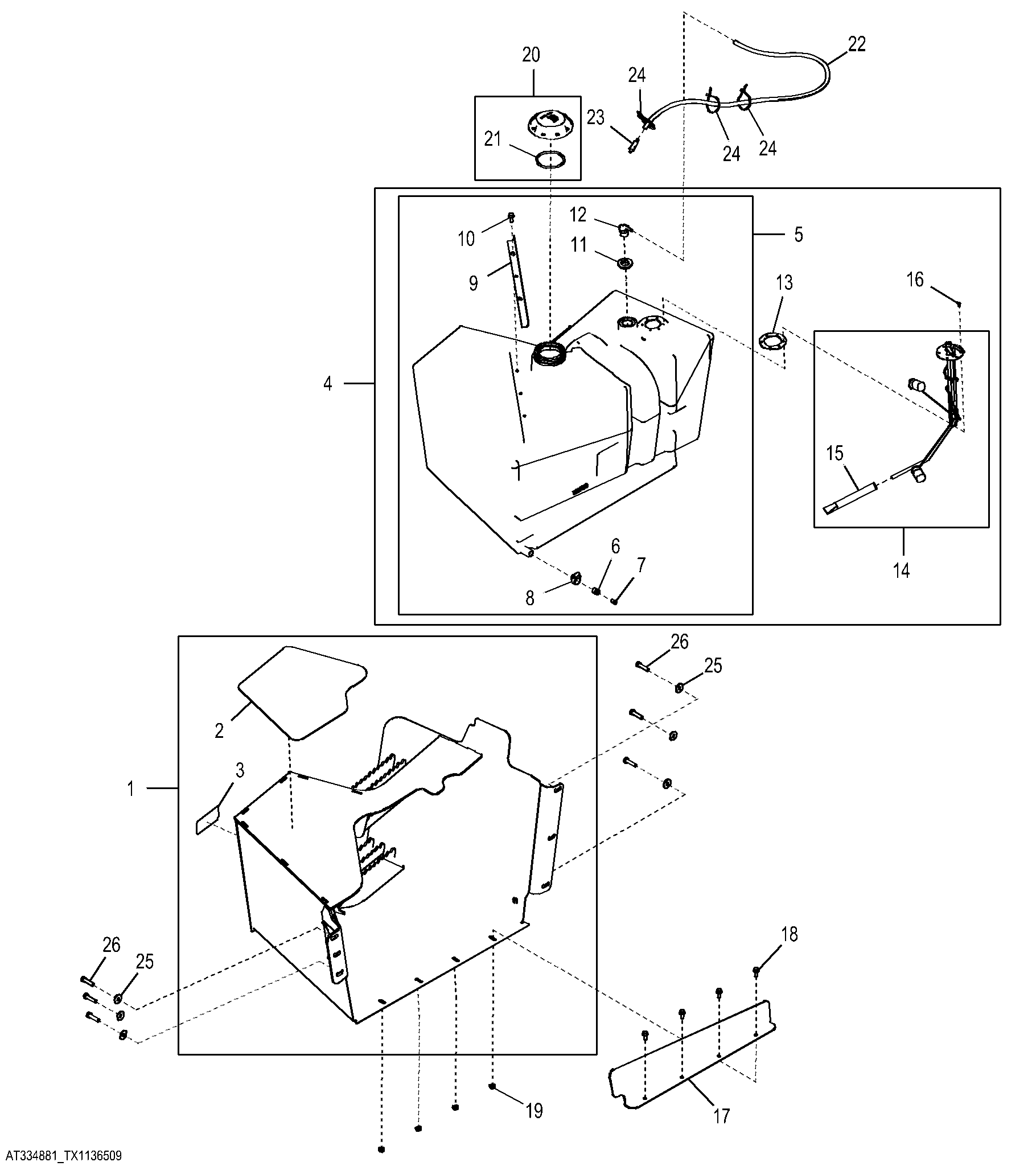

Fuel System (Engine 4045HT054, 4045HL287, 4045HL288)
