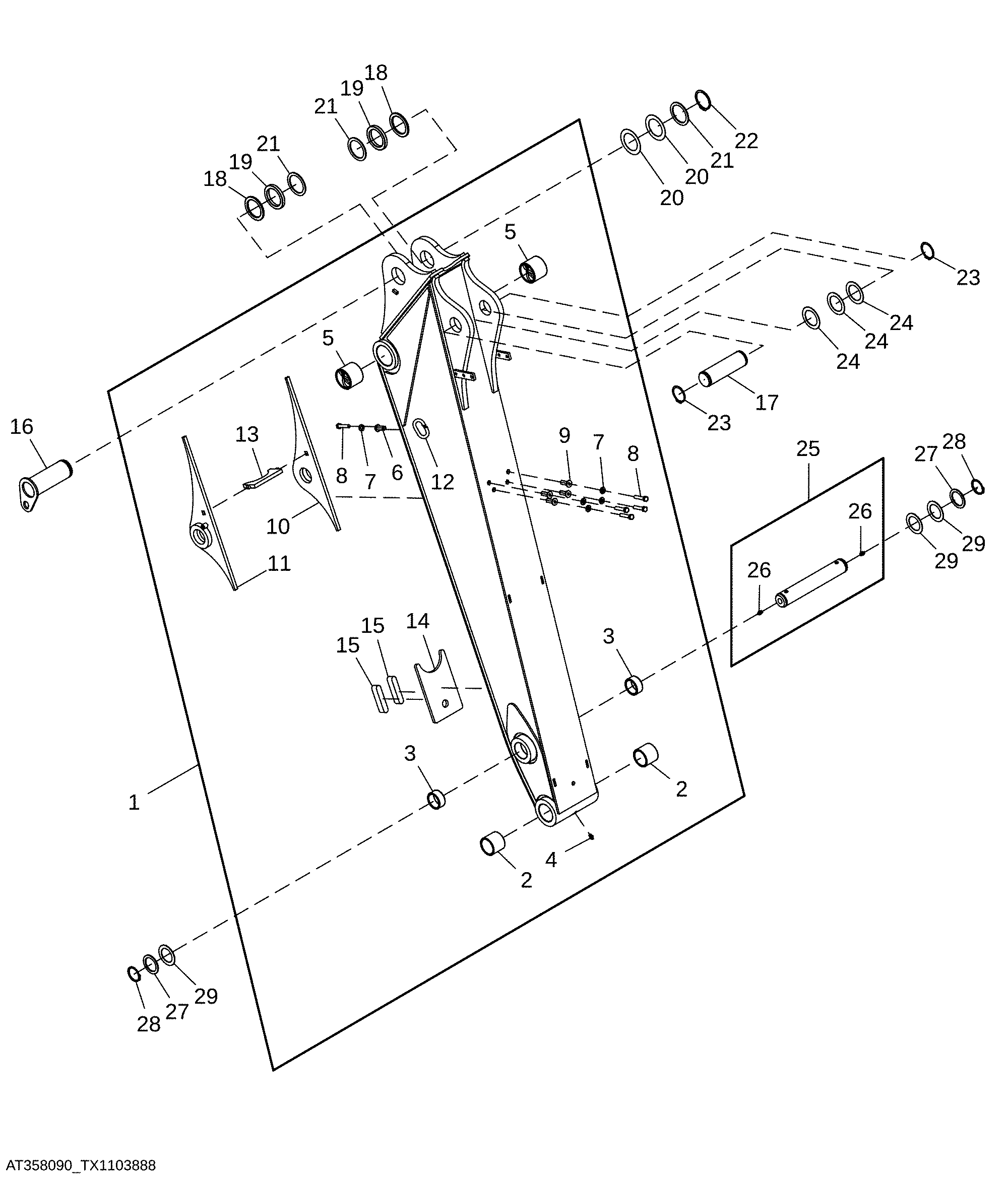

Standard Dipperstick, Thumb Ready ( - 304844)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT516718	1	Dipperstick	-
1	AT358091	1	Dipperstick	NLA; ORDER AT516718
2	T166686	2	Bushing	-
3	T166715	2	Bushing	-
4	T162396	1	Lubrication Fitting	-
5	T295708	2	Bushing	-
6	T148409	1	Nut	-
7	24M7239	5	Washer	10.700 X 21 X 2.500 mm
8	19M8600	5	Cap Screw	M10 X 50
9	T148410	4	Nut	-
10	AT436605	1	Bracket	LH, ALSO ORDER AT436604
11	AT436604	1	Bracket	RH, ALSO ORDER AT436605
12	T159976	1	Guide	Hose Guide Loop
13	T244678	1	Plate	-
14	T244679	1	Plate	-
15	T244680	2	Plate	-
16	AT169831	1	Pin	Crowd Rod Pivot
17	T153567	1	Pin	Bucket Cylinder Head End
18	T160299	2	Wear Plate	-
19	T160302	2	Spacer	-
20	24H1616	2	Washer	2-9/16" X 3-3/4" X 0.036"
21	24H1635	3	Washer	2-5/8" X 3-3/8" X 0.120"
22	40M7120	1	Snap Ring	-
23	40M7066	2	Snap Ring	-
24	24H1679	3	Washer	2-17/64" X 3-1/4" X 0.060"
25	AT171079	1	Pin	-
26	T162396	2	Lubrication Fitting	-
27	24H1594	2	Washer	2-1/16" X 2-3/4" X 0.134"
28	40M7166	2	Snap Ring	-
29	24H1595	3	Washer	2-1/16" X 3" X 0.075"

Standard Dipperstick, Thumb Ready ( - 304844)

Нет текстового описания
