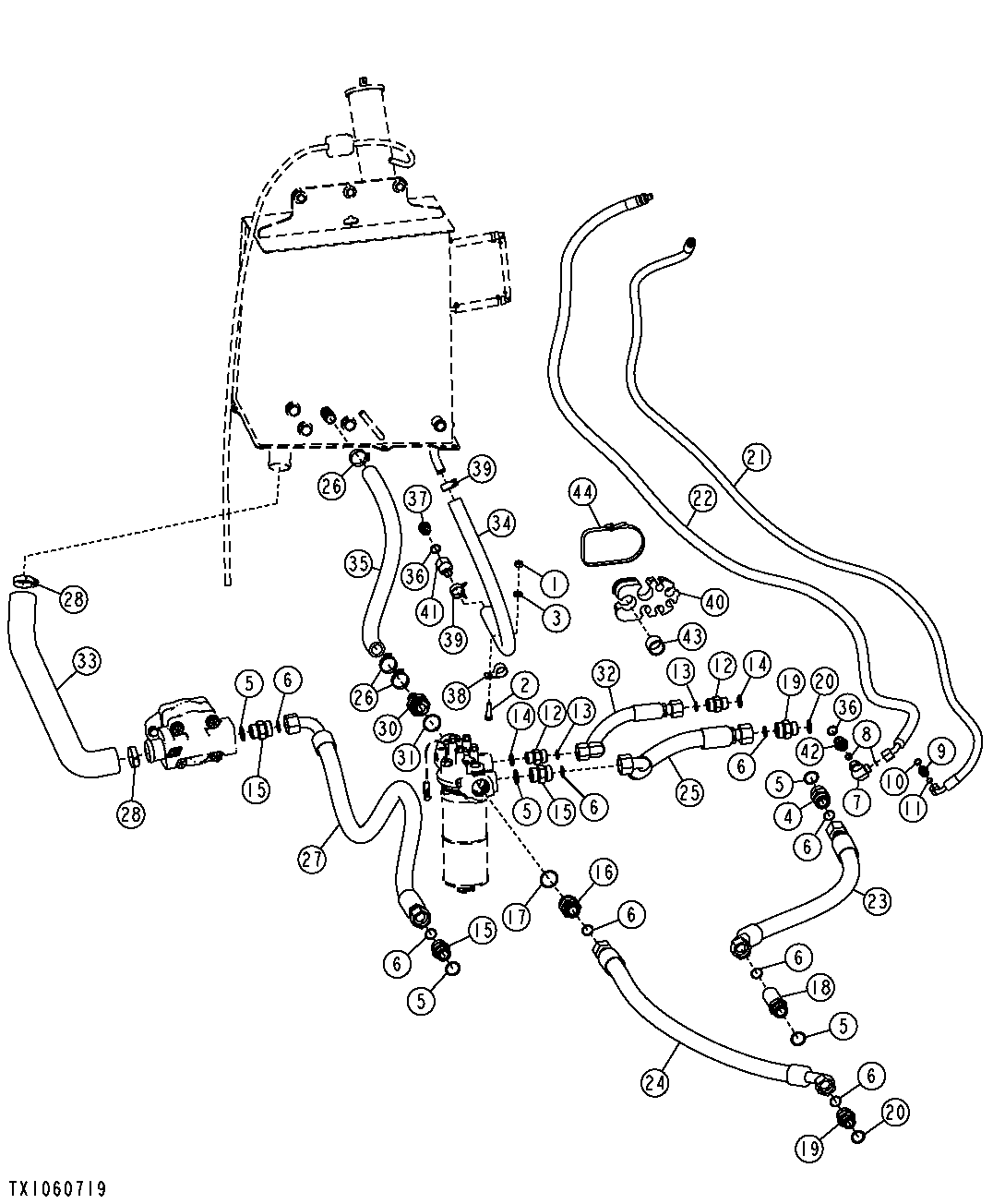

Main Hydraulic System ( - 173951)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7274	1	Nut	M10
2	19M7662	1	Cap Screw	M10 X 30
3	24M7239	1	Washer	10.700 X 21 X 2.500 mm
4	38H1049	1	Elbow Fitting	-
4	38H1164	1	Adapter Fitting	-
5	R29936	3	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
6	T76938	8	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
7	38H1095	1	Elbow Fitting	-
8	T77857	2	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
9	38H1160	1	Adapter Fitting	-
10	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
11	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
12	38H1163	3	Adapter Fitting	-
13	T77858	3	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
14	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
15	38H1164	3	Adapter Fitting	-
16	38H1180	1	Adapter Fitting	-
17	U13639	1	O-Ring	37.465 X 2.997 mm (1.475" X 0.118")
18	38H1216	1	Adapter Fitting	-
19	38H1346	2	Adapter Fitting	-
20	U17409	2	O-Ring	26.594 X 2.946 mm (1-3/64" X 0.116")
21	AT184951	1	Hydraulic Hose	Steering Load Sense without Loader Coupler, ALSO ORDER 62H1042 AND T77613
21	62H1042	1	Adapter Fitting	-
21	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
22	AT184952	1	Hydraulic Hose	Steering Supply without Loader Coupler, ALSO ORDER 62H1043 AND T77857
22	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
22	62H1043	1	Adapter Fitting	-
23	AT196319	1	Hydraulic Hose	Fabricate
23	AT343940	1	Hydraulic Hose	Fabricate
24	AT196320	1	Hydraulic Hose	Fabricate
25	AT196321	1	Hydraulic Hose	Fabricate
26	AT300153	3	Hose Clamp	-
27	AT357648	1	Hydraulic Hose	Fabricate, SUB FOR AT303065
28	AT308555	2	Hose Clamp	-
30	T208467	1	Fitting	-
31	U13639	1	O-Ring	37.465 X 2.997 mm (1.475" X 0.118")
32	AT323623	1	Hydraulic Hose	Fabricate
33	AT323728	1	Suction Hose	-
34	-	1	Part 39	MAKE FROM TY22555, CTL 112.78 cm (44.400 in)
35	-	1	Part 40	MAKE FROM TY22556, CTL 68.58 cm (27.000 in)
36	R26906	2	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
37	R27474	1	Drain Plug	-
38	T102934	1	Clamp	-
39	T185826	2	Clamp	-
40	T190669	1	Hose Clamp	-
41	T190892	1	Hose Fitting	-
42	38H1174	1	Adapter Fitting	-
43	T186026	1	Spacer	-
44	N189220	1	Tie Band	-
