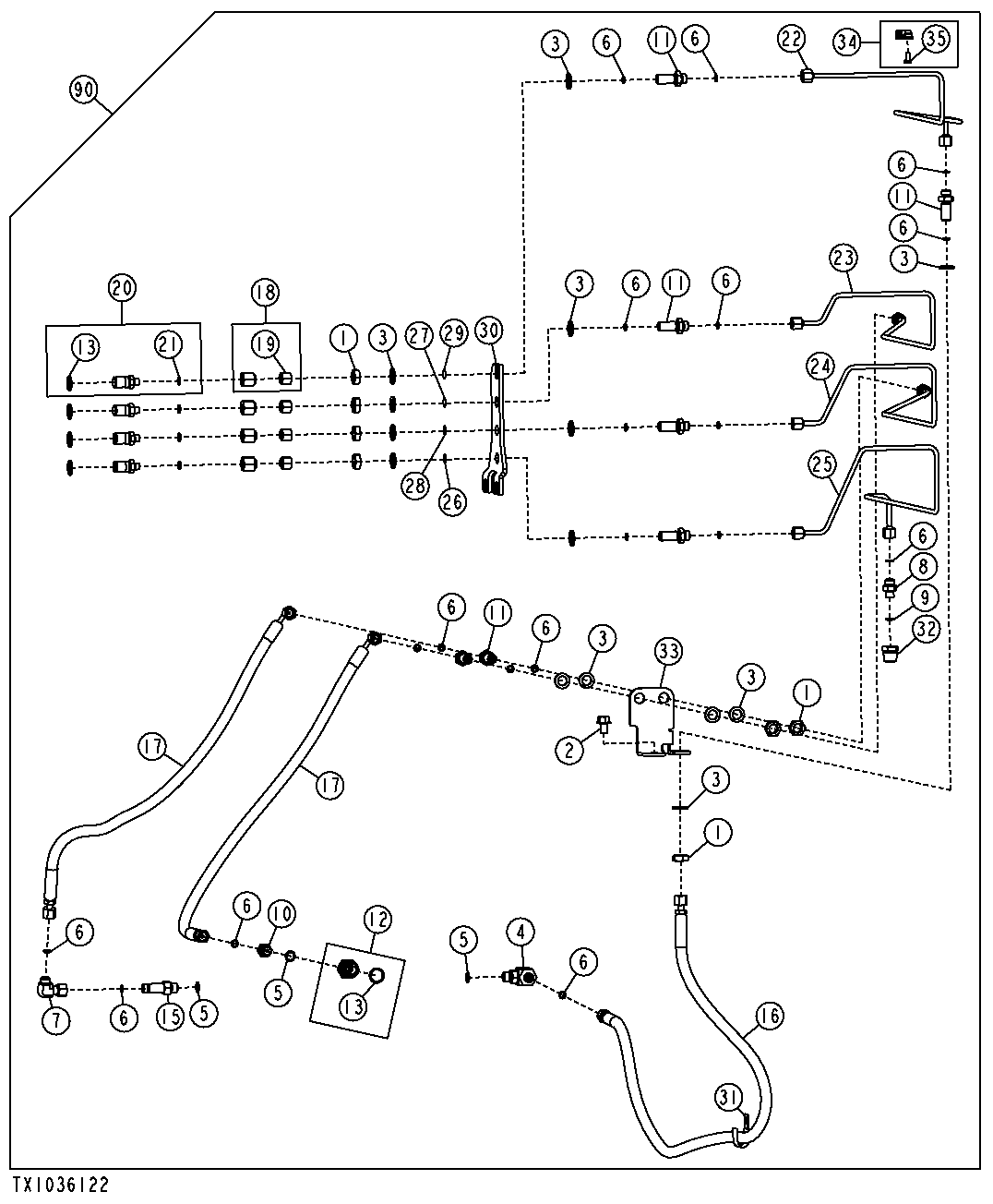

Fluid Sampling Ports (Engines DT060/TT094) ( - 173951)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H832	3	Nut	9/16"
2	19M7783	1	Screw	M10 X 16
3	24M7145	6	Washer	15 X 24 X 2.500 mm
4	38H1009	1	Elbow Fitting	-
5	R26448	6	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
6	T77814	23	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
7	38H1093	1	Elbow Fitting	-
8	38H1167	1	Adapter Fitting	-
9	R26286	2	O-Ring	10.516 X 1.829 mm (0.414" X 0.072")
10	38H1168	1	Adapter Fitting	-
11	38H1284	3	Adapter Fitting	-
12	AT322359	1	Adapter Fitting	-
13	51M7045	5	O-Ring	19.300 X 2.200 mm
15	T222521	1	Fitting	-
16	AT342514	1	Hydraulic Hose	9/16" X 1530 mm (60-1/4") X 9/16"
17	AT342515	2	Hydraulic Hose	9/16" X 770 mm (30-1/4") X 9/16"
18	AT225112	4	Adapter Fitting	-
19	38H1414	4	Fitting	-
20	AT321211	4	Fitting	-
21	R28782	4	O-Ring	8.915 X 1.829 mm (0.351" X 0.072")
22	AT342520	1	Oil Line	-
23	AT342521	1	Oil Line	-
24	AT342522	1	Oil Line	-
25	AT342525	1	Oil Line	-
26	T217789	1	Label	-
27	T217790	1	Label	-
28	T217791	1	Label	-
29	T217792	1	Label	-
30	T231305	1	Bracket	-
31	N14433	1	Clip	-
32	R71210	1	Adapter Fitting	-
33	T231306	1	Plate	-
34	RE19799	1	Clamp	-
35	19M7923	1	Cap Screw	M6 X 12
90	-	1	Part 35	(AT342724 NLA)

Fluid Sampling Ports (Engines DT060/TT094) ( - 173951)

Нет текстового описания
