Engine Harness Hardware (Engine 4045HT054, 4045HL287)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H77698	3	Tie Band	-
1	H77698	4	Tie Band	-
2	R44302	12	Tie Band	-
2	R44302	13	Tie Band	-
3	14M7273	1	Nut	M8
4	14M7296	6	Flange Nut	M10
5	14M7298	2	Flange Nut	M8
6	19M7784	2	Screw	M10 X 20
7	19M7881	1	Screw	M8 X 20
8	19M7897	2	Screw	M8 X 35
9	24M7055	2	Washer	8.400 X 16 X 1.600 mm
10	24M7238	2	Washer	8.700 X 17 X 2 mm
11	24M7239	2	Washer	10.700 X 21 X 2.500 mm
12	28H3421	1	Spacer	0.493" X 0.675" X 7/16"
13	37H116	5	Screw	-
14	AH89557	2	Clip	-
15	AT167399	1	Ground Cable	-
16	H224073	2	Tie Band	-
17	R213663	1	Clamp	-
18	R65476	1	Grommet	-
19	T151959	1	Angle	-
19	R73975	1	Bracket	-
21	T184676	1	Strap	-
22	T210717	1	Bracket	-
23	T224227	1	Nut	-
24	R73975	2	Bracket	-
25	T75276	1	Clamp	-
26	19M7785	1	Screw	M10 X 25
27	37M7089	1	Screw	M6 X 12
28	N309632	1	Strap	-
29	T149597	1	Clamp	-

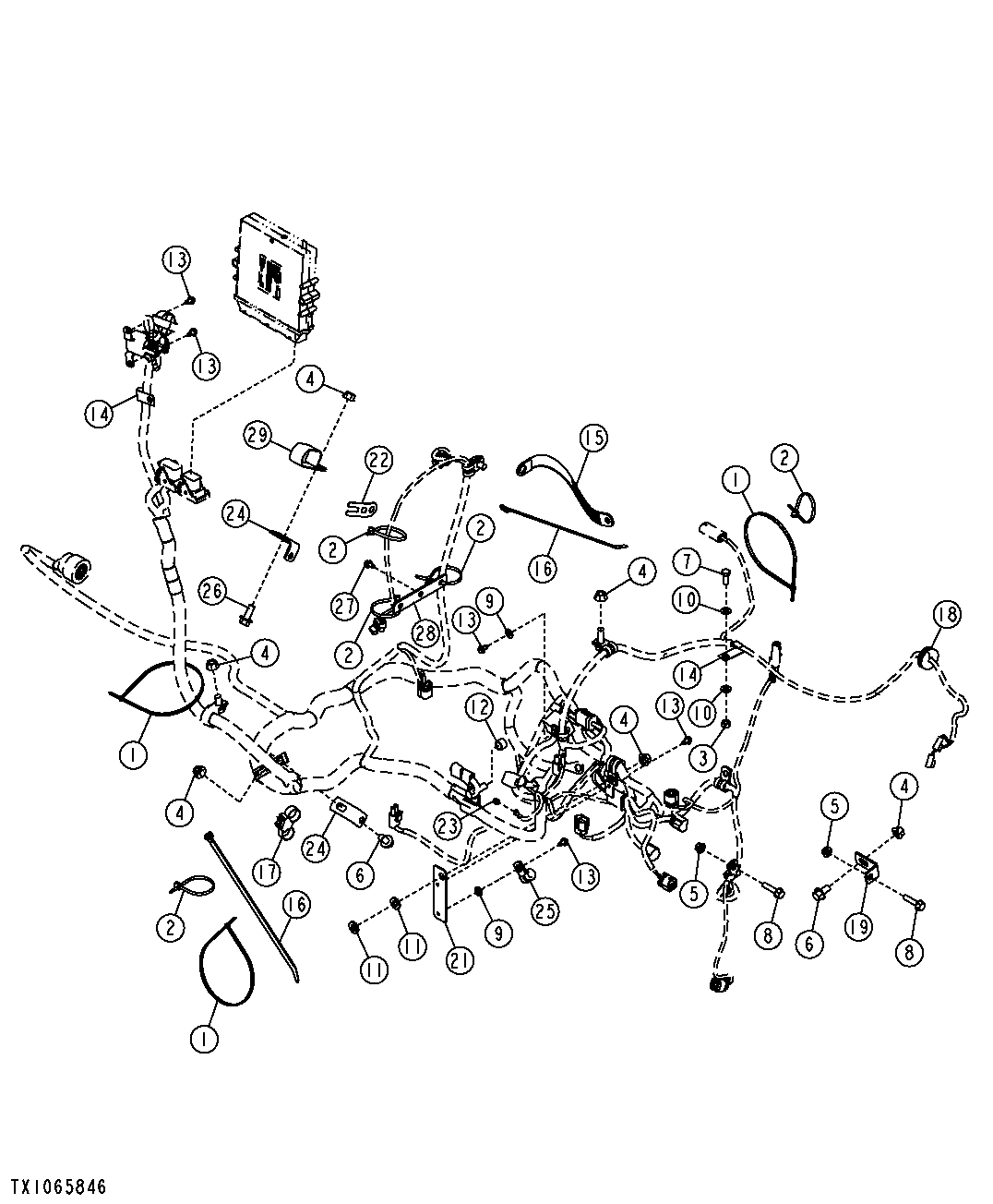

Engine Harness Hardware (Engine 4045HT054, 4045HL287)
