Открытый узел

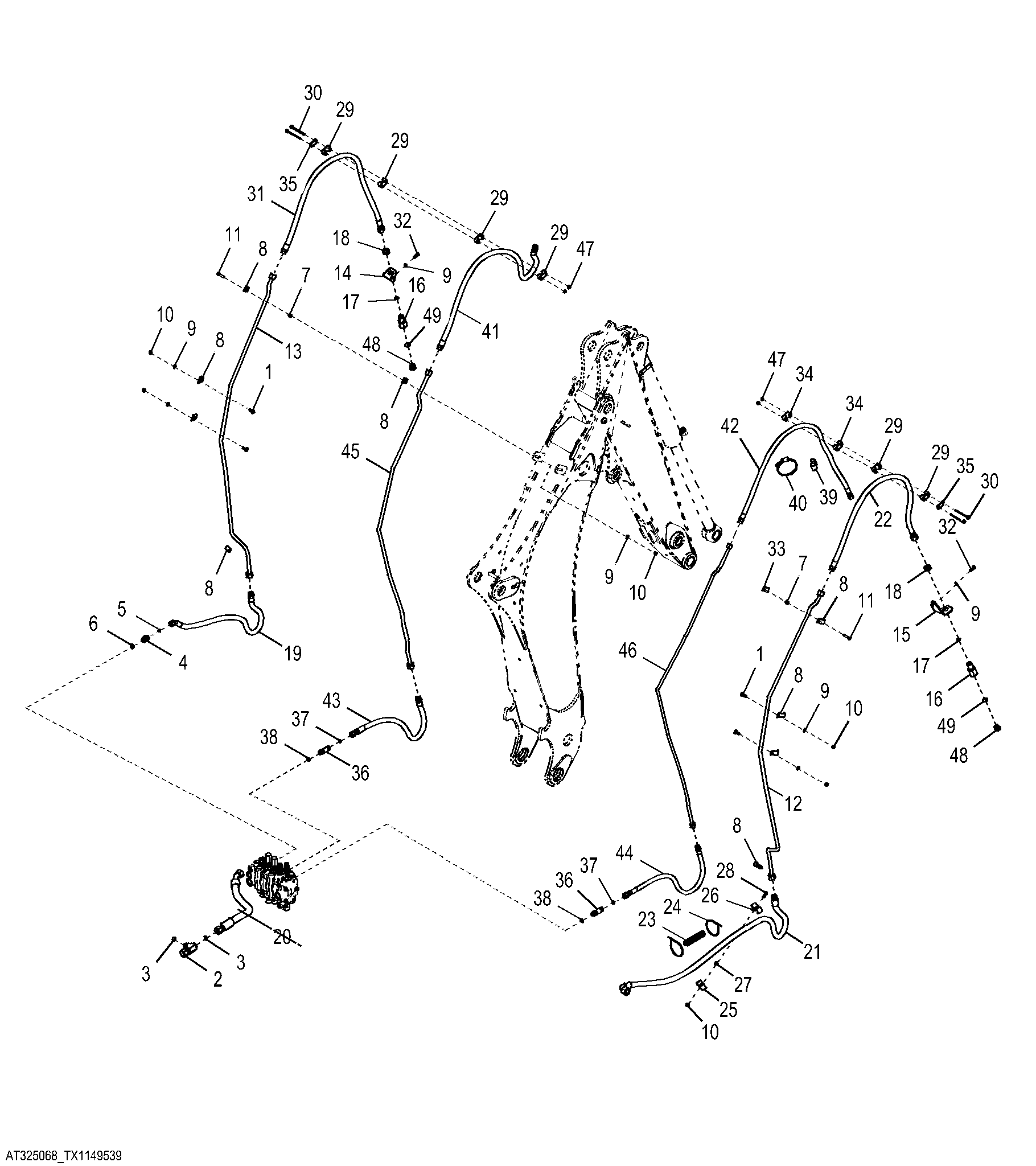

Bucket Cylinder and Auxiliary Hydraulics, Standard Dipperstick

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7192	4	Bolt	M10 X 30
2	38H1002	1	Tee Fitting	-
3	T76938	2	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
4	38H1329	1	Adapter Fitting	-
5	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
6	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
7	T126052	2	Spacer	-
8	T160376	9	Clamp	-
9	24M7239	10	Washer	10.700 X 21 X 2.500 mm
10	14M7274	7	Nut	M10
11	19M7572	2	Cap Screw	M10 X 45
12	AT325066	1	Oil Line	-
13	AT325067	1	Oil Line	-
14	T205636	1	Bracket	-
15	T205637	1	Bracket	-
16	T163702	1	Reducer	-
17	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
18	T78707	2	Nut	-
19	AT280350	1	Hydraulic Hose	Fabricate
20	AT300759	1	Hydraulic Hose	Backhoe Valve Return Fabricate
21	AT309710	1	Hydraulic Hose	-
22	AT351154	1	Hydraulic Hose	Auxiliary
23	-	1	Part 23	ORDER T107029 CTL, 152.40 mm (6.00 in)
24	H77698	2	Tie Band	-
25	R46919	1	Half Clamp	-
26	T159848	1	Clamp	-
27	28H3421	1	Spacer	0.493" X 0.675" X 7/16"
28	19M8637	1	Cap Screw	M10 X 40
29	T162004	6	Clamp	-
30	19M7873	4	Screw	M8 X 110
31	AT351154	1	Hydraulic Hose	Auxiliary
32	19M7662	4	Cap Screw	M10 X 30
33	U12288	1	Clamp	-
34	T162003	2	Clamp	-
35	T162005	2	Strap	-
36	38H1214	1	Adapter Fitting	-
37	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
38	R26906	1	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
39	T105774	1	Guide	-
40	C16054	1	Clamp	-
41	AT174393	1	Hydraulic Hose	Bucket Head End
42	AT174394	1	Hydraulic Hose	Bucket Rod End
43	AT280344	1	Hydraulic Hose	Fabricate
44	AT436984	1	Hydraulic Hose	Fabricate, SUB FOR AT280343
45	AT325061	1	Tube	-
46	AT325062	1	Oil Line	-
47	14M7298	4	Flange Nut	M8
48	R27175	2	Drain Plug	INCLUDES U12547
49	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")

Bucket Cylinder and Auxiliary Hydraulics, Standard Dipperstick

Нет текстового описания
