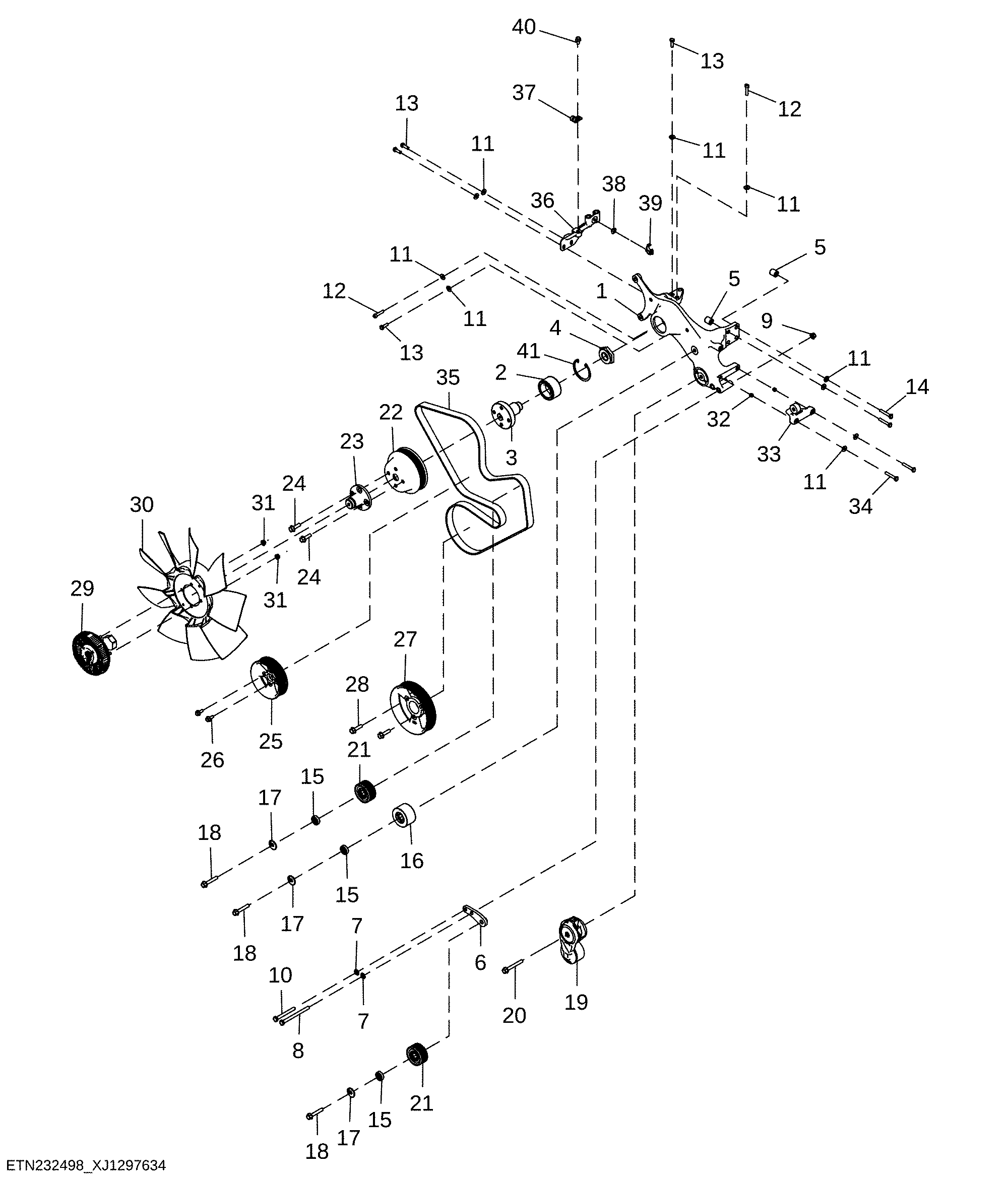

Fan Drive without Air Conditioning, Variable

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T434882	1	Bracket	-
2	RE567062	1	Tapered Roller Bearing	-
3	T383454	1	Shaft	-
4	R315286	1	Nut	-
5	T409868	4	Spacer	-
6	AT477327	1	Bracket	-
7	24M7466	2	Washer	10.500 X 20 X 2 mm
8	19M7638	1	Cap Screw	M10 X 130
9	14M7296	1	Flange Nut	M10
10	19M7408	1	Cap Screw	M10 X 90
11	R210137	13	Washer	-
12	19M8274	2	Screw	M8 X 35
13	19M7163	5	Cap Screw	M8 X 25
14	19M7269	4	Cap Screw	M8 X 50
15	R529375	3	Spacer	-
16	RE503897	1	Idler	-
17	R529790	3	Sleeve	-
18	19M7807	3	Screw	M10 X 60
19	AT495590	1	Belt Tensioner	-
20	19M7810	1	Screw	M10 X 80
21	RE540557	2	Pulley	ID = 73 mm (2.87 in)
22	T388345	1	Pulley	ID = 160 mm (6.29 in)
23	T389566	1	Shaft	-
24	19M7835	4	Screw	M10 X 35
25	T383457	1	Pulley	ID = 137.7 mm (5.42 in)
26	19M7866	4	Screw	M8 X 20
27	T383456	1	Pulley	ID = 173.6 mm( 6.83 in)
28	19M8162	3	Screw	M10 X 40
29	AT474909	1	Viscous Fan Drive	-
30	RE245662	1	Suction Fan	-
31	14M7298	4	Flange Nut	M8
32	34M7189	2	Spring Pin	11 X 8 mm
33	T389799	1	Support	-
34	19M8397	2	Cap Screw	M8 X 50
35	T428837	1	V-Belt	LGTH = 2365 mm (93.11 in)
36	T412519	1	Bracket	-
37	T269643	1	Clamp	-
38	R537620	1	Plug	-
39	R537621	1	Clip	-
40	19M7865	1	Screw	M8 X 16
41	U44000	1	Snap Ring	-

Fan Drive without Air Conditioning, Variable

Нет текстового описания
