Cooling Package, Tier 3 /Final Tier 4 Engines ( - 303523)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT428820	1	Bracket	-
2	T290121	1	Deflector	-
3	T300045	1	Latch	-
4	AT44188	2	Rivet	-
5	AT434569	1	Radiator	High Temperature Circuit
6	L100802	1	Fitting	-
7	AT323961	1	Adapter Fitting	-
8	AT323961	1	Adapter Fitting	-
9	51M7040	1	O-Ring	9.300 X 2.200 mm
10	51M7041	1	O-Ring	11.300 X 2.200 mm
11	RE223627	1	Hose Fitting	-
12	51M7045	1	O-Ring	19.300 X 2.200 mm
13	AT428821	1	Bracket	-
14	T290121	1	Deflector	-
15	T300045	1	Latch	-
16	AT44188	2	Rivet	-
17	T279747	4	Pin Fastener	-
18	R122267	6	Clamp	-
19	AT446756	1	Channel	-
20	T279751	1	Latch	-
21	AT44188	6	Rivet	-
22	T300045	1	Latch	-
23	T300046	1	Catch	-
24	T290122	1	Deflector	-
25	AT446757	1	Channel	-
26	T279751	1	Latch	-
27	AT44188	6	Rivet	-
28	T300045	1	Latch	-
29	T300046	1	Catch	-
30	T290122	1	Deflector	-
31	AT428806	1	Radiator	Low Temperature Circuit
32	T292811	1	Deflector	-
33	19M7865	2	Screw	M8 X 16
34	R315012	6	Screw	-
35	AT369971	1	Intercooler	-
36	T122389	2	Bushing	-
37	19M7804	2	Screw	M10 X 40
38	AT397149	1	Handle	-
39	AT56660	4	Rivet	-
40	AT386012	1	Bracket	-
41	T300046	2	Catch	-
42	AT44188	4	Rivet	-
43	AT440359	1	Fuel Cooler	-
44	21M7536	4	Screw	M8 X 16
45	AT437474	1	Latch	-
46	24H1682	2	Washer	13/32" X 7/8" X 0.120"
47	RE223627	1	Hose Fitting	-
48	51M7045	1	O-Ring	19.300 X 2.200 mm

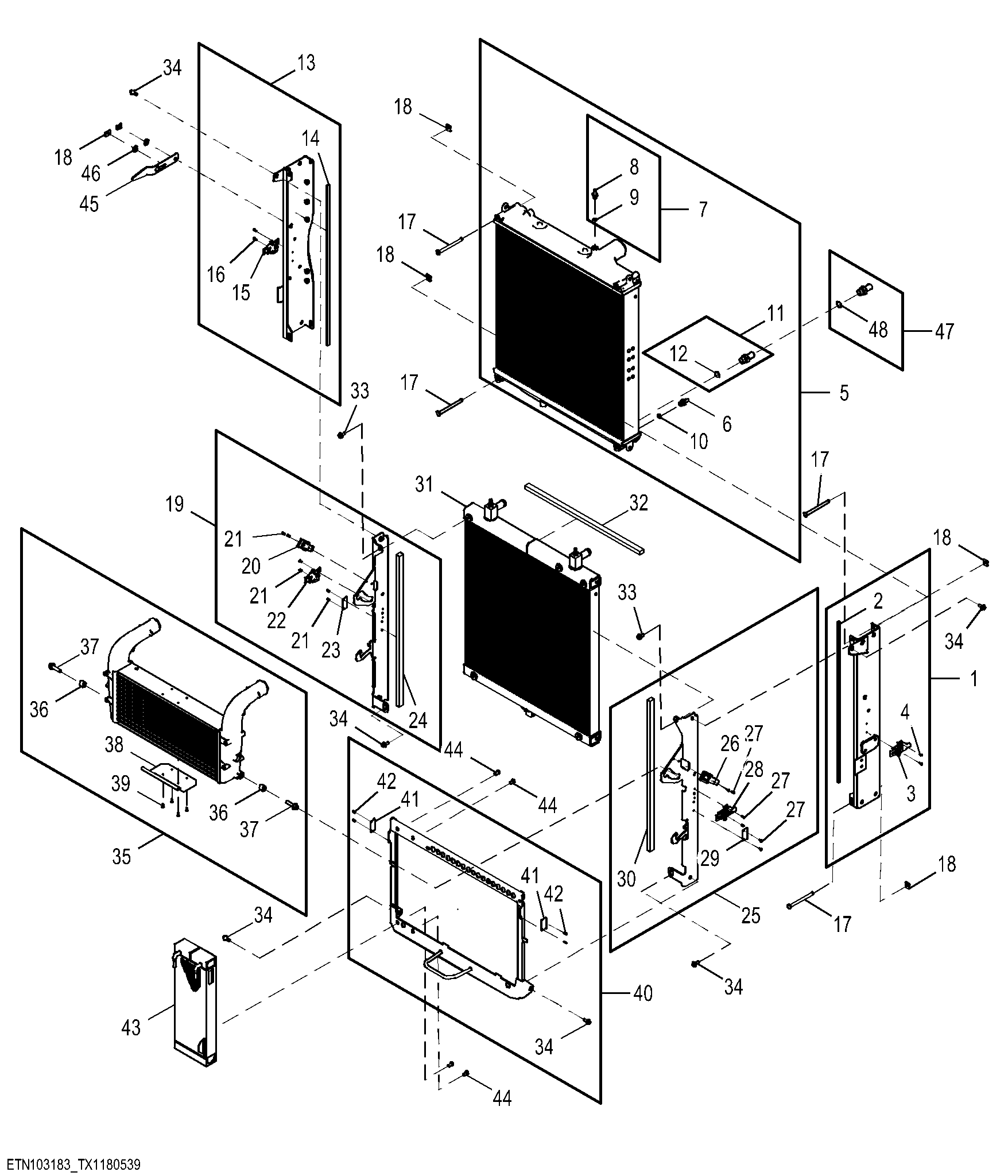

Cooling Package, Tier 3 /Final Tier 4 Engines ( - 303523)
