Открытый узел

Mechanical Suspension Seat, Cloth

Mechanical Suspension Seat, Cloth

Mechanical Suspension Seat, Cloth

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

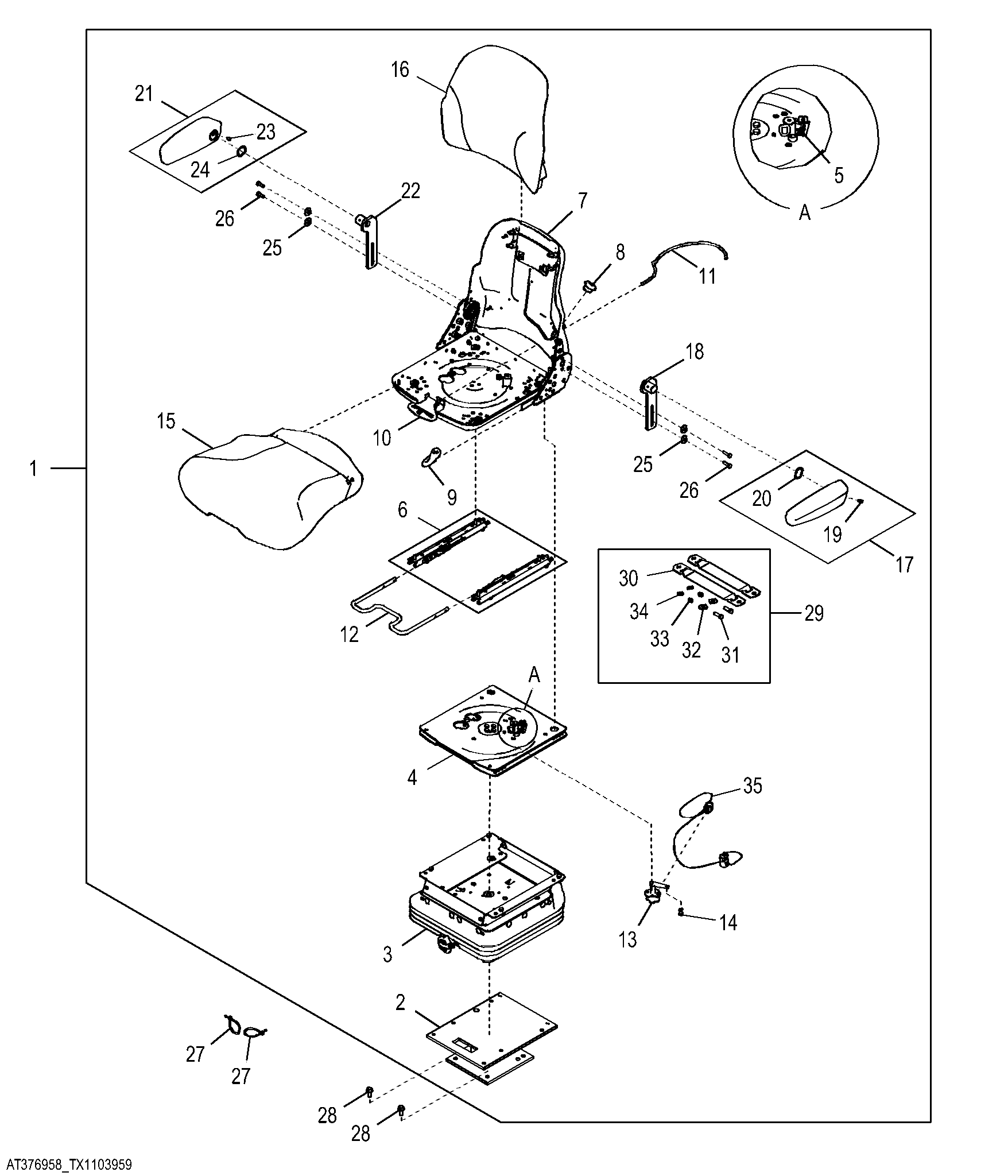

Mechanical Suspension Seat, Cloth

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT471522	1	Seat	Mechanical Suspension Cloth, SUB FOR AT387962
2	AT388674	1	Pedestal	-
3	AT388675	1	Seat Suspension	-
4	AT388678	1	Swivel	NLA, ORDER AT471526
4	AT471526	1	Swivel	Includes Components On Separate Page, AT475535 AND AT475534 SUB FOR AT388678
5	T355167	1	Spring	-
6	AT393463	1	Seat Slide Track Kit	Includes Hardware
7	AT388665	1	Pan	-
8	AT388666	1	Seat Knob Kit	Lumbar Knob
9	AT388668	1	Seat Knob Kit	Recliner Knob Kit
10	AT475535	1	Handle Kit	-
10	AT388677	1	Handle	USE WITH AT388678
11	AT393465	1	Seat Adjustment Cable Kit	NLA, ORDER AT475534
11	AT475534	1	Seat Adjustment Cable Kit	SUB FOR AT393465
12	AT388679	1	Lever Kit	Slide Control
13	AT388680	1	Switch Kit	Seat Position Sensor
14	T355169	1	Nut	-
15	AT388672	1	Cushion	Seat Cushion Cloth
16	AT388673	1	Cushion	Backrest Cushion Cloth
17	AT312728	1	Armrest Kit	LH
18	AT394649	1	Bracket	LH
19	T120544	1	Screw	-
20	T120545	1	Washer	-
21	AT312730	1	Armrest Kit	RH
22	AT394650	1	Bracket	RH
23	T120544	1	Screw	-
24	T120545	1	Washer	-
25	24H1305	2	Washer	13/32" X 13/16" X 0.065"
26	19H1731	2	Cap Screw	3/8" X 1"
27	R44302	2	Tie Band	-
28	19M7785	4	Screw	M10 X 25
29	AT179693	1	Strap Kit	-
30	-	2	Part 33	NLA, ORDER AT179693
31	19H2676	2	Cap Screw	3/8" X 1", SUB FOR 19H1731
32	24H1305	2	Washer	13/32" X 13/16" X 0.065"
33	M47031	2	Lock Nut	-
34	24H1309	2	Washer	13/32" X 1-1/16" X 0.120", SUB FOR M1340T
35	AT393460	1	Wiring Harness	Seat Position Sensor
36	AT384611	1	Retainer Kit	Boot Retainer Kit Not Illustrated, USE WITH AT388675
