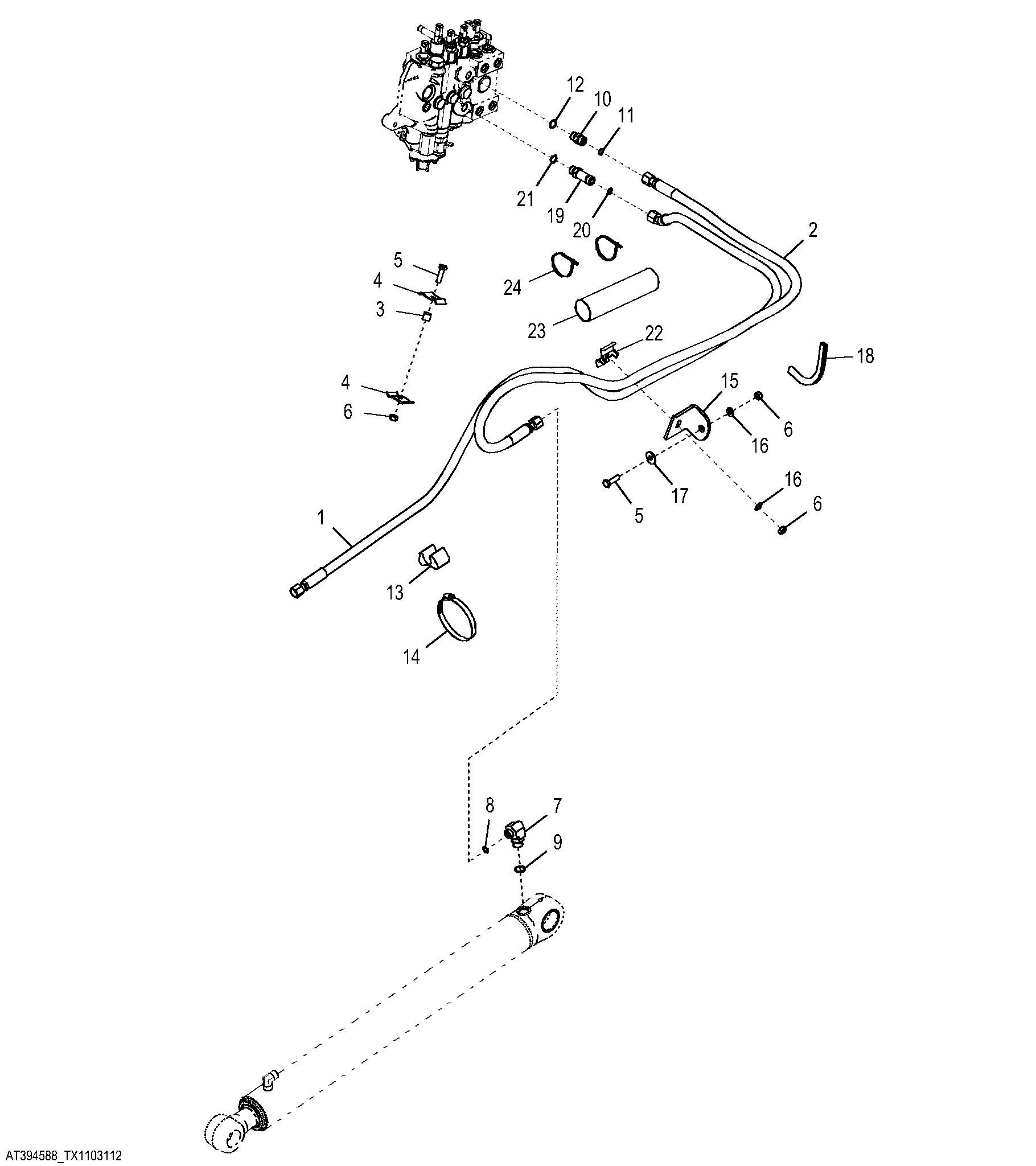

Loader Plumbing, Left Side Second and Third Function

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT404572	1	Hydraulic Hose	Fabricate
2	AT197654	1	Hydraulic Hose	Fabricate
3	28H3381	1	Spacer	0.493" X 0.675" X 5/8"
4	R46919	2	Half Clamp	-
5	19M7550	2	Cap Screw	M10 X 35
6	14M7274	3	Nut	M10
7	38H1012	1	Elbow Fitting	-
8	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
9	R26906	1	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
10	38H1161	1	Adapter Fitting	-
11	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
12	R26375	1	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
13	T105773	1	Guide	-
14	TY22474	1	Clamp	-
15	T165864	1	Angle	-
16	24M7239	2	Washer	10.700 X 21 X 2.500 mm
17	24M7296	1	Washer	10.500 X 30 X 2.500 mm
18	-	1	Part 18	MAKE FROM T61861, CTL 18.59 cm (7.32 in.)
19	38H1213	1	Adapter Fitting	-
20	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
21	R26375	1	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
22	KV22609	1	Clamp	-
23	-	1	Part 23	MAKE FROM T78606, CTL 25.40 cm (10.00 in.)
24	H77698	2	Tie Band	-

Loader Plumbing, Left Side Second and Third Function

Нет текстового описания
