Открытый узел

Heating and Air Conditioning Ducts

Heating and Air Conditioning Ducts

Heating and Air Conditioning Ducts

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

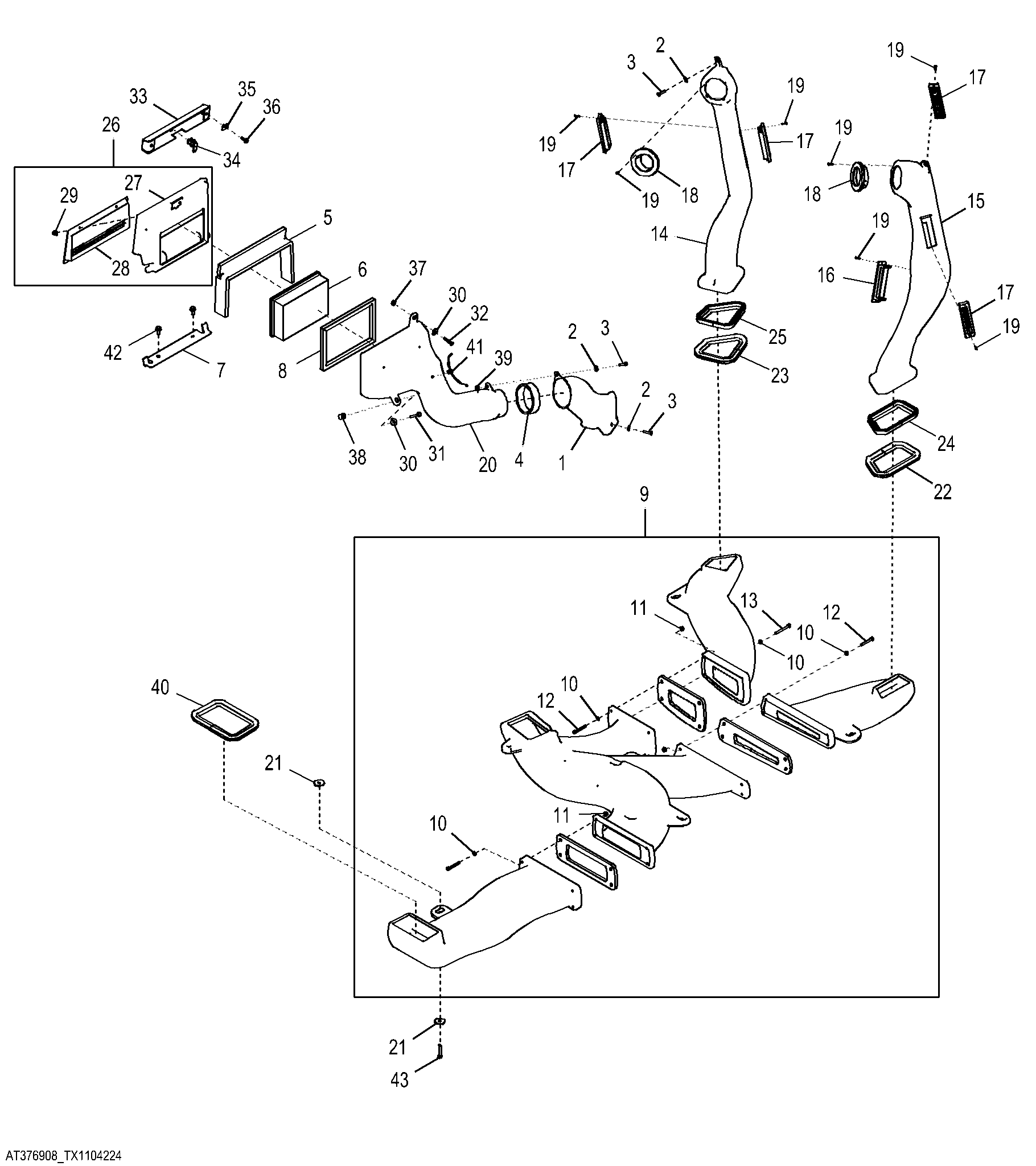

Heating and Air Conditioning Ducts

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T166322	1	Air Duct	Components On Separate Page, NLA; ORDER T367335 ALSO ORDER (3) 24M7207, 19M7933, AND (2) 19M6755
2	24M7139	4	Washer	6.400 X 18 X 1.600 mm
3	19M7933	4	Cap Screw	M6 X 25
4	T185844	1	Isolator	Components On Separate Page, NLA; ORDER T367335 ALSO ORDER (3) 24M7207, 19M7933, AND (2) 19M6755
5	T289517	1	Isolator	-
6	AT191102	1	Air Filter	-
7	T184164	1	Bracket	-
8	T185770	1	Isolator	-
9	AT403967	1	Heater	NLA; ORDER AT458258
9	AT458258	1	Air Duct	-
10	24M7293	12	Washer	6.500 X 13 X 1.600 mm
11	14M7721	12	Lock Nut	M6
12	19M9731	10	Screw	M6 X 50
13	19M9731	2	Screw	M6 X 50, SUB FOR (2) 19M9732
14	T267718	1	Air Duct	-
15	T267776	1	Air Duct	-
16	AT177227	1	Louver	-
17	AZ43305	4	Nozzle	-
18	AT227669	2	Louver	-
19	37M7333	18	Screw	-
20	T277222	1	Air Duct	Components On Separate Page, NLA; ORDER T367335 ALSO ORDER (3) 24M7207, 19M7933, AND (2) 19M6755
21	24H1296	12	Washer	11/32" X 1-3/8" X 0.134"
22	T290927	1	Isolator	-
23	T280759	1	Isolator	-
24	T280741	1	Isolator	-
25	T280742	1	Isolator	-
26	AT387527	1	Cover	-
27	AT387837	1	Cover	-
28	T165808	1	Grille	-
29	T184214	2	Rivet	-
30	24M7207	2	Washer	8.400 X 24 X 2 mm
31	19M8092	1	Screw	M6 X 50
32	19M6755	1	Cap Screw	M6 X 35
33	T281231	1	Panel	-
34	AT366151	1	Lock	-
35	M84972	2	Nut	-
36	19M7862	2	Screw	M6 X 20
37	T205901	1	Washer	-
38	T158436	1	Spacer	-
39	14M7303	1	Flange Nut	M6
40	T280756	1	Isolator	-
41	T209627	1	Clamp	-
42	19M7866	2	Screw	M8 X 20
43	19M7378	6	Cap Screw	M8 X 45
44	T367335	1	Air Duct	Components On Separate Page Not Illustrated
45	24M7207	3	Washer	8.400 X 24 X 2 mm, Components On Separate Page Not Illustrated
46	19M7933	1	Cap Screw	M6 X 25, Components On Separate Page Not Illustrated
47	19M6755	2	Cap Screw	M6 X 35, Components On Separate Page Not Illustrated
