Открытый узел

Fuel Filters and Lines ( - 248992)

Fuel Filters and Lines ( - 248992)

Fuel Filters and Lines ( - 248992)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

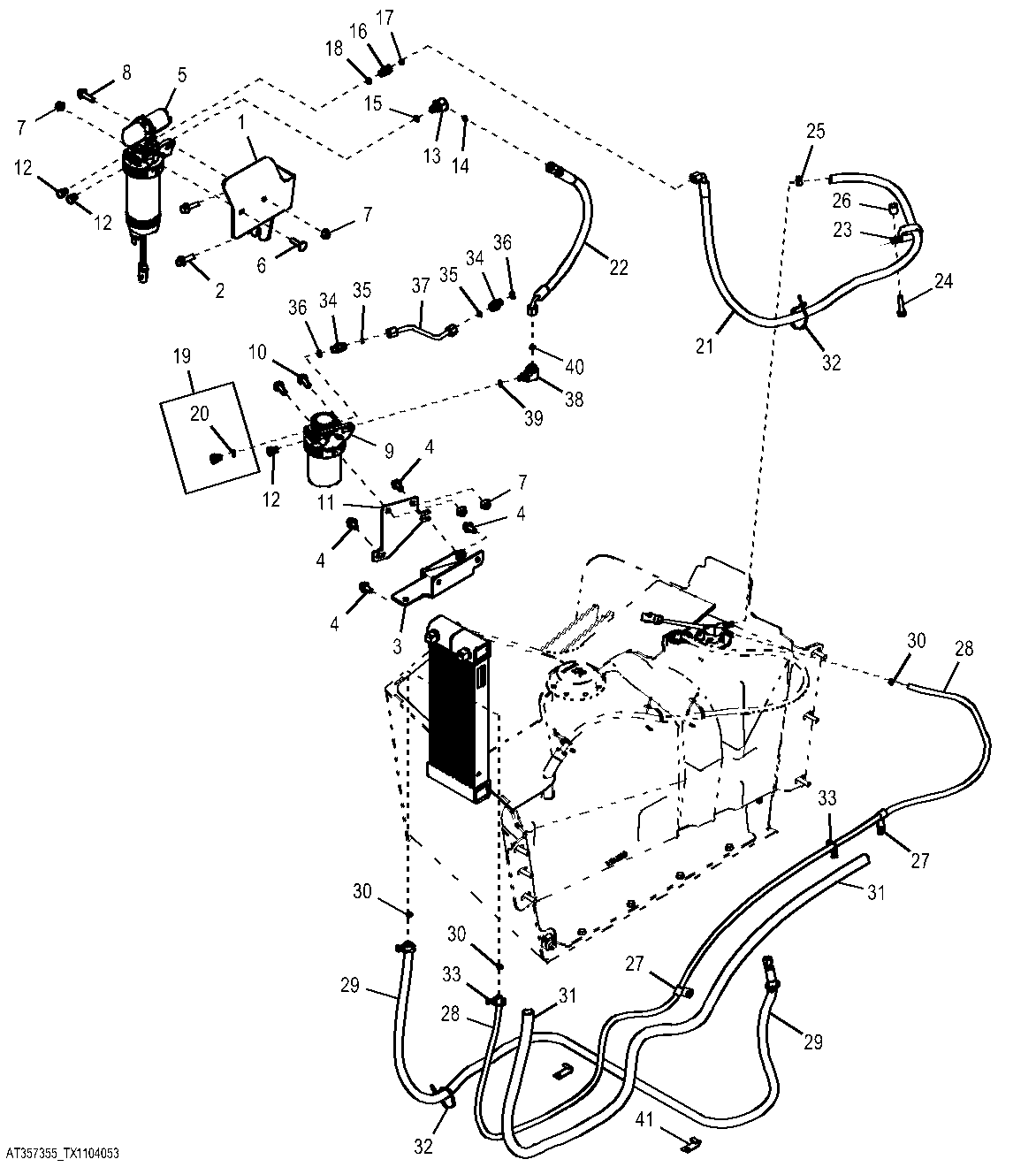

Fuel Filters and Lines ( - 248992)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T307586	1	Bracket	-
2	19M7804	2	Screw	M10 X 40
3	AT437739	1	Bracket	SUB FOR AT372996
4	19M7784	4	Screw	M10 X 20
5	RE541921	1	Fuel Filter	Complete Primary Assembly with Water Sepatator and Water In Fuel Sensor
5	RE544393	1	Filter	Complete Primary Assembly without Water Sepatator and Water In Fuel Sensor Not Illustrated
5	RE541922	1	Filter Element	Not Illustrated
5	RE51650	1	Sediment Bowl	Not Illustrated
5	RE545631	1	Sensor	Water In Fuel Not Illustrated
5	RE526834	1	Filter Kit	Cap Filter Housing Retainer Ring Not Illustrated
6	03M7193	1	Bolt	M10 X 35
7	14M7296	4	Flange Nut	M10
8	19M7835	1	Screw	M10 X 35
9	RE544391	1	Fuel Filter	Final Assembly
9	RE544394	1	Filter Element	Not Illustrated
10	19M7786	2	Screw	M10 X 30
11	T280637	1	Bracket	-
12	RE46686	3	Fitting Plug	-
13	38H5276	1	Adapter Fitting	-
14	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
15	51M7040	1	O-Ring	9.300 X 2.200 mm
16	38H5008	1	Adapter Fitting	-
17	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
18	51M7040	1	O-Ring	9.300 X 2.200 mm
19	RE46684	1	Fitting Plug	-
20	51M7041	1	O-Ring	11.300 X 2.200 mm
21	AT335148	1	Hydraulic Hose	149.00 cm (58.66 in.)
22	AT409792	1	Hose	-
23	AH77869	1	Clip	-
24	19M7572	1	Cap Screw	M10 X 45
25	AR77962	1	Hose Clamp	-
26	28H3383	1	Bushing	0.493" X 0.675" X 3/4"
27	T237868	2	Clamp	-
28	-	1	Part 34	MAKE FROM N112006, CTL 277.37 cm (9.10 ft.)
29	AT409793	1	Hose	Injection Pump
30	AR48236	3	Clamp	-
31	-	1	Part 37	MAKE FROM PARKER PS-B-15, CTL 192.00 cm (75.60 in.)
32	R44302	2	Tie Band	-
33	R44302	2	Tie Band	-
34	38H5002	1	Adapter Fitting	-
35	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
36	51M7041	1	O-Ring	11.300 X 2.200 mm
37	AT375368	1	Fuel Line	-
38	38H5022	1	Elbow Fitting	-
39	51M7040	1	O-Ring	9.300 X 2.200 mm
40	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
41	AH89557	2	Clip	-
