Открытый узел

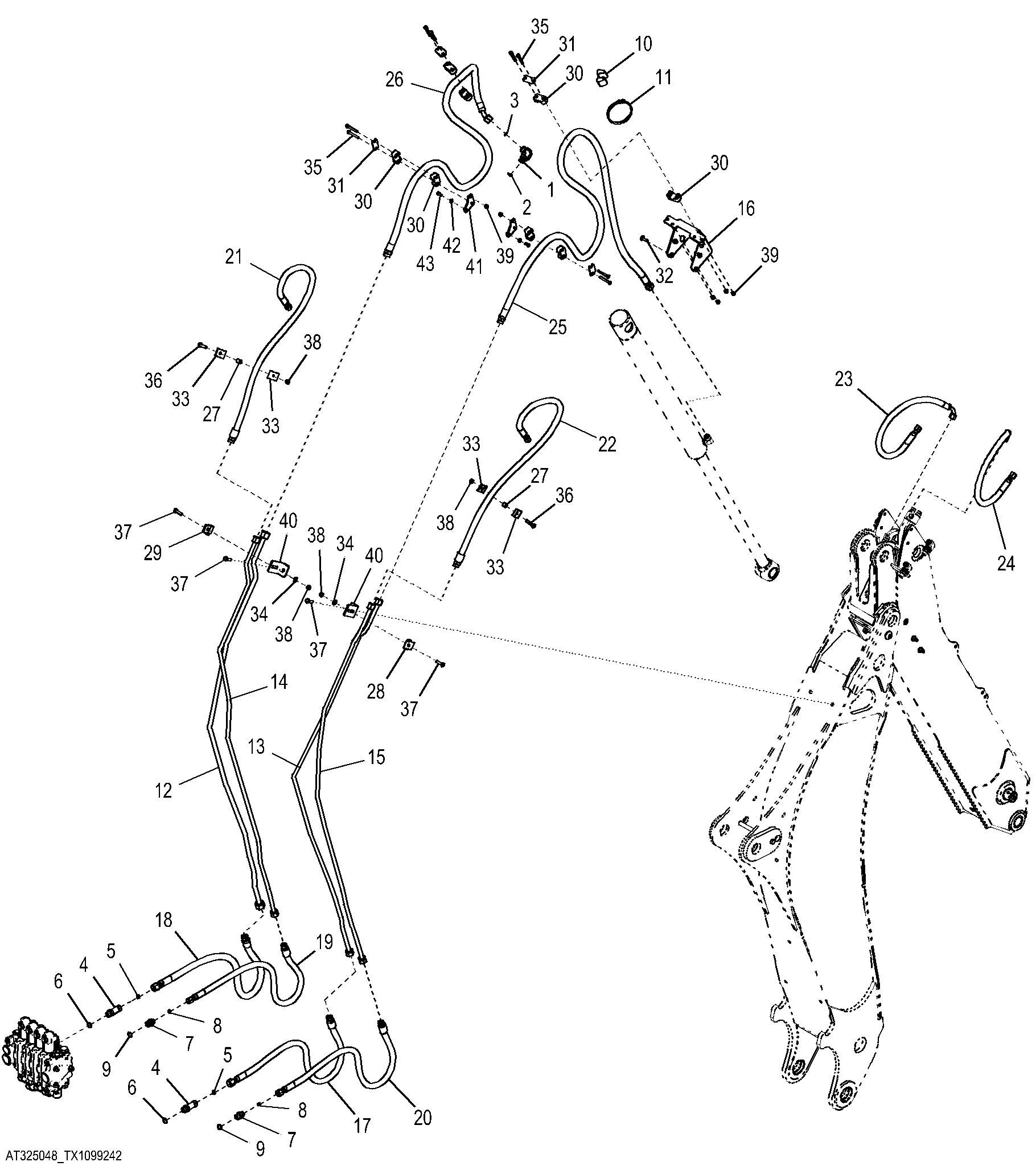

Extendable Dipperstick Hydraulics ( - 244262)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1006	1	Elbow Fitting	-
2	R26906	1	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
3	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
4	38H1214	2	Adapter Fitting	-
5	T77932	2	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
6	R26906	2	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
7	38H1174	2	Adapter Fitting	-
8	T77857	2	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
9	R26906	2	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
10	T105773	1	Guide	-
11	TY22474	1	Clamp	-
12	AT325046	1	Oil Line	Extension Cylinder Head End
13	AT325047	1	Oil Line	Bucket Cylinder Rod End
14	AT325049	1	Oil Line	Extension Cylinder Head End
15	AT325050	1	Oil Line	Extension Cylinder Rod End
16	AT327144	1	Bracket	-
17	AT280343	1	Hydraulic Hose	Bucket Cylinder Rod End Fabricate
18	AT280344	1	Hydraulic Hose	Extension Cylinder Head End Fabricate
18	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
19	AT382007	1	Hydraulic Hose	Extension Cylinder Head End Fabricate
20	AT382007	1	Hydraulic Hose	Extension Cylinder Rod End Fabricate
21	AT178413	1	Hydraulic Hose	Extension Cylinder Head End
22	AT178413	1	Hydraulic Hose	Extension Cylinder Rod End
23	AT179238	1	Hydraulic Hose	Extension Cylinder Head End
24	AT179238	1	Hydraulic Hose	Extension Cylinder Rod End
25	AT170172	1	Hydraulic Hose	Bucket Cylinder Rod End Fabricate
26	AT170173	1	Hydraulic Hose	Extension Cylinder Head End
26	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
27	28H3381	2	Spacer	0.493" X 0.675" X 5/8"
28	T159954	1	Clamp	-
29	T160554	1	Clamp	-
30	T162004	8	Clamp	-
31	T162005	4	Strap	-
32	T165889	4	Screw	M10 X 30
33	R46919	4	Half Clamp	-
34	24M7239	2	Washer	10.700 X 21 X 2.500 mm
35	19M7185	8	Cap Screw	M8 X 60
36	19M8637	2	Cap Screw	M10 X 40
37	19M7550	4	Cap Screw	M10 X 35
38	14M7274	4	Nut	M10
39	14M7426	6	Lock Nut	M8
40	T202050	2	Angle	-
41	T161342	2	Plate	-
42	24M7238	2	Washer	8.700 X 17 X 2 mm
43	19M7932	2	Cap Screw	M8 X 16

Extendable Dipperstick Hydraulics ( - 244262)

Нет текстового описания
