Backhoe Boom Lock Control Lever and Linkage (200434 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	40M7066	2	Snap Ring	-
2	T161012	1	Lock	-
3	24H1679	6	Washer	2-17/64" X 3-1/4" X 0.060"
3	24H1679	2	Washer	2-17/64" X 3-1/4" X 0.060"
4	T161011	1	Lock	-
5	AR47374	1	Cap	-
6	R39554	1	Switch	-
7	AH89557	2	Clip	-
8	24M7239	1	Washer	10.700 X 21 X 2.500 mm
9	19M7550	1	Cap Screw	M10 X 35
10	14M7274	1	Nut	M10
11	AT194343	1	Wiring Harness	-
12	24H1288	2	Washer	9/32" X 1" X 1/16"
13	14M7303	2	Flange Nut	M6
14	14M7272	2	Nut	M6
15	24M7088	2	Washer	6.600 X 12 X 1.600 mm
16	19M8880	2	Cap Screw	M6 X 80
17	19M8321	2	Screw	M6 X 45
18	AT179029	1	Solenoid Valve	Backhoe Boom Lock
20	TT184656	1	Plate	-
21	AT183556	1	Solenoid Hydraulic Valve	Side Shift Slide Locking
22	19M7362	2	Cap Screw	M12 X 55
23	24M7047	2	Washer	13 X 24 X 2.500 mm
24	14M7415	2	Nut	M12
25	T160590	2	Spring	-
26	AH171683	2	Hydraulic Cylinder	-
27	T161598	4	Snap Ring	-
28	T161013	2	Pin	-
29	T121474	2	Yoke	-

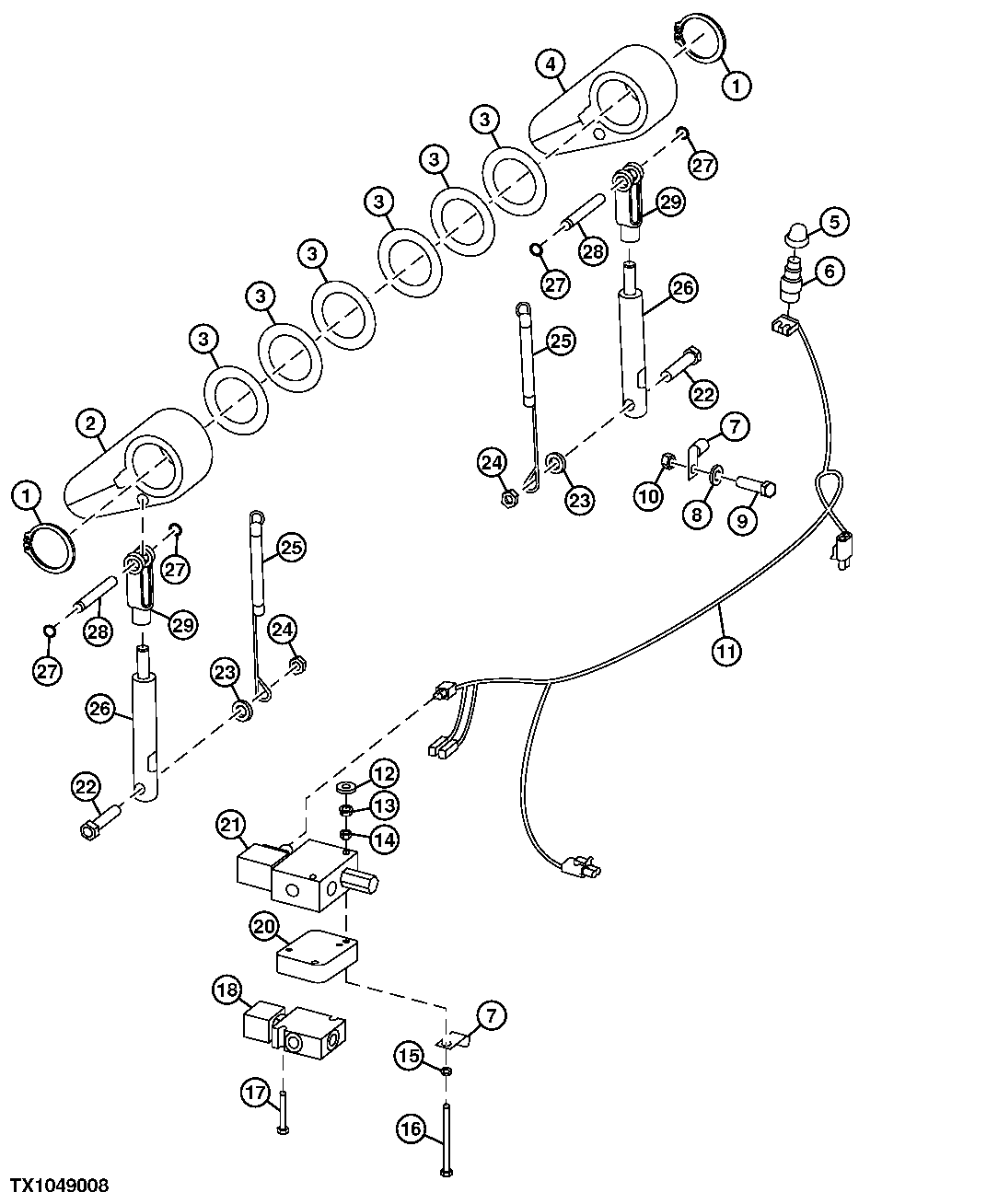

Backhoe Boom Lock Control Lever and Linkage (200434 - )

Нет текстового описания
