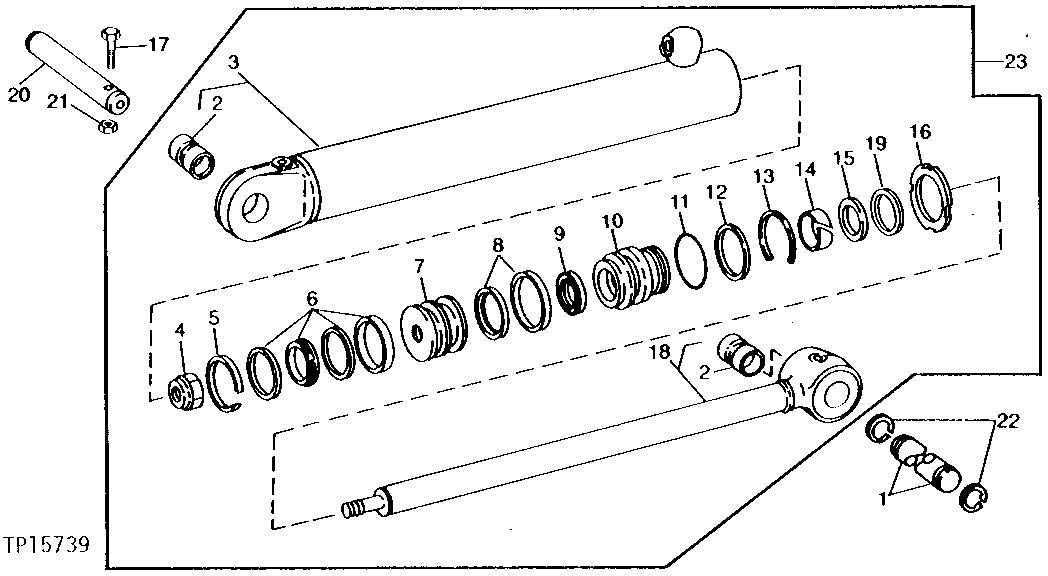

STABILIZER CYLINDER (SERIAL NO. -727315) [03D11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T125946	1	PIN FASTENER	(SUB FOR T100385)
2	R81850	2	Bushing	-
3	RE20801	1	HYDRAULIC CYLINDER BARREL	-
4	R81866	1	Nut	-
5	R81776	1	Wear Ring	(BK)
6	RE20344	1	Seal	(BK)
7	R81771	1	Piston	-
8	RE20491	1	Seal	(RK)
9	R81856	1	Seal	(RK)
10	-	1	Part 10	( R81766 NO LONGER AVAILABLE) (SUB H157642) (ALSO ORDER AH149813)
11	R83576	1	O-Ring	(BK) (SUB FOR F1430R, THIS APPLICATION)
12	R79101	1	Back-Up Ring	(BK) (SUB FOR R81863)
13	R81788	1	Ring	-
14	R81779	1	Wear Ring	(RK)
15	RE24535	1	Seal	(RK)
16	R81794	1	Nut	-
17	19M7943	1	Cap Screw	M12 X 90
18	RE22494	1	ROD	(SUB RE26689, 19H3608 AND H145176)
19	R91730	1	Ring	(DISASSEMBLY AID TOOL) (SUB FOR R84030)
20	T100502	1	PIN	-
21	14M7319	1	Lock Nut	M12
22	40M7180	2	Snap Ring	-
23	-	1	Part 23	( RE20830, NO LONGER AVAILABLE) (SUB RE26690)

STABILIZER CYLINDER (SERIAL NO. -727315) [03D11]
