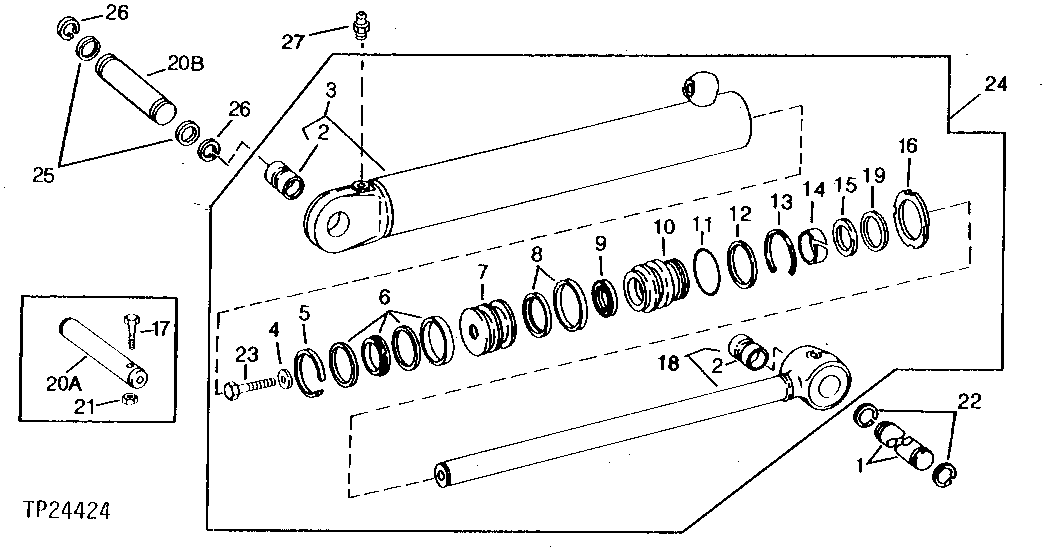

STABILIZER CYLINDER (REPLACEMENT CYLINDER) [03D13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T125946	1	PIN FASTENER	(SUB FOR T100385)
2	R81850	2	Bushing	-
3	RE20801	1	HYDRAULIC CYLINDER BARREL	-
4	H145176	1	Washer	-
5	R81776	1	Wear Ring	(BK)
6	RE20344	1	Seal	(BK)
7	R81771	1	Piston	-
8	AH146560	1	Seal	(RK)
9	H152202	1	Seal	(RK)
10	H157642	1	Hydr. Cylinder Rod Guide	ROD
11	R83576	1	O-Ring	(BK) (SUB FOR F1430R, THIS APPLICATION)
12	R79101	1	Back-Up Ring	(BK)
13	R81788	1	Ring	-
14	H152793	1	Wear Ring	(RK)
15	AH146556	1	Seal	(RK)
16	R81794	1	Nut	-
17	19M7943	1	Cap Screw	M12 X 90
18	RE26689	1	HYDRAULIC CYLINDER ROD	-
19	R91730	1	Ring	(DISASSEMBLY AID TOOL)
21	14M7319	1	Lock Nut	M12
22	40M7180	2	Snap Ring	-
23	19H3608	1	Cap Screw	1" X 3", JDM A17G
24	AH150103	1	HYDRAULIC CYLINDER	-
25	24H1571	2	Washer	1-25/32" X 2-7/8" X 0.120"
26	40M7180	2	Snap Ring	-
27	T162396	1	Lubrication Fitting	(SUB FOR JD7798)
20A	T100502	1	PIN	(ALSO ORDER 19M7943 AND 14M7319)
20B	T100188	1	Pin Fastener	(ALSO ORDER (2) 24H1571 AND (2) 40M7180)

STABILIZER CYLINDER (REPLACEMENT CYLINDER) [03D13]

Нет текстового описания
