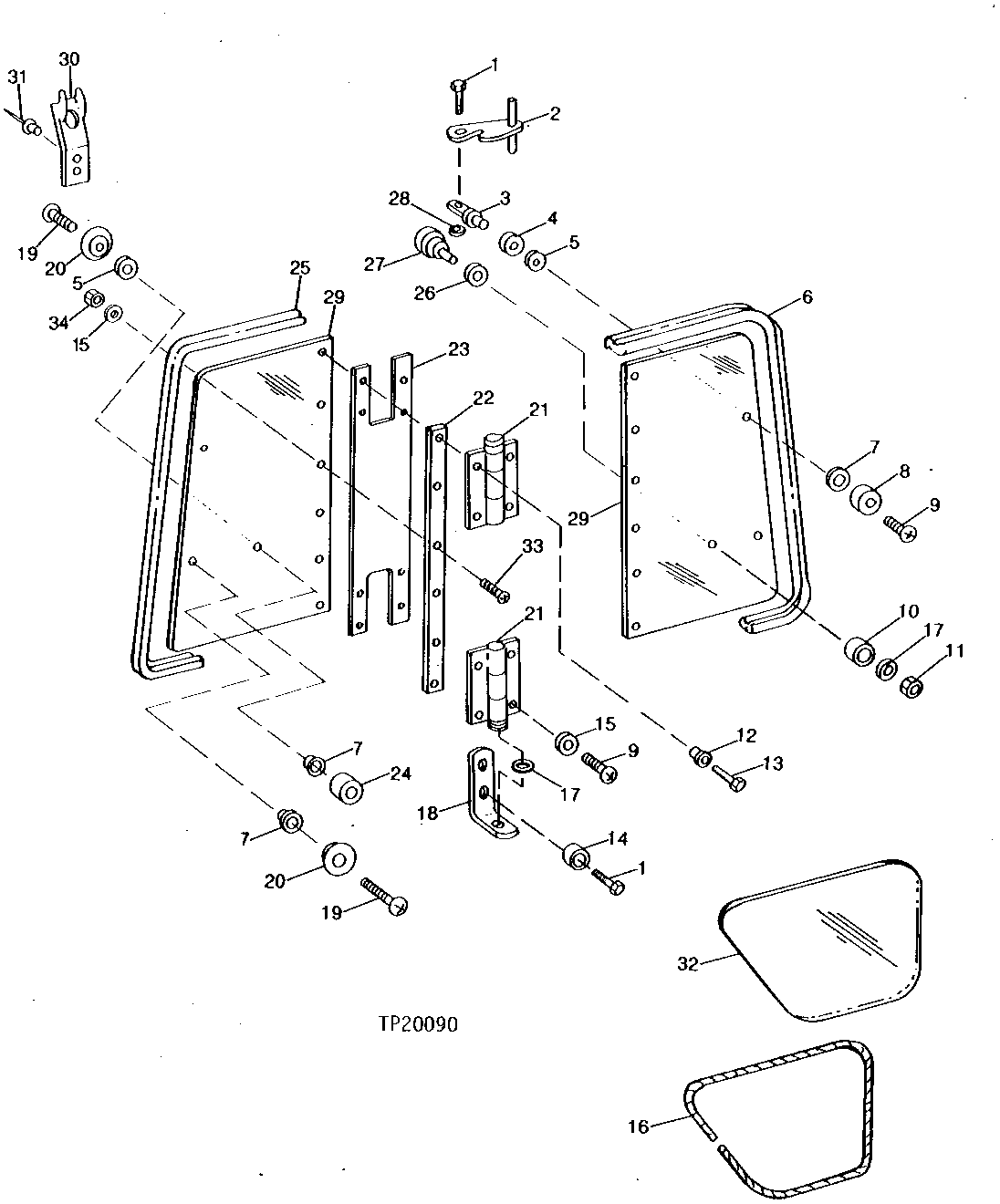

SIDE WINDOWS (SERIAL NO. -735455) [02E01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7407	16	Cap Screw	M8 X 25
2	AT75312	8	LATCH	-
3	T76835	8	EYELET	-
4	24H1341	8	Washer	17/32" X 15/16" X 0.060"
5	T76833	10	Washer	-
6	AT84676	2	ISOLATOR	-
7	T76832	10	Washer	-
8	R44434	4	BUMPER	(SUB T184135)
8	T184135	4	Bumper	(SUB FOR T101090)
9	T77834	24	SELF-LOCKING SCREW	-
10	T76830	2	Guard	-
11	14M7167	2	Lock Nut	M10
12	R50642	24	Washer	-
13	19M7008	16	Cap Screw	M8 X 10
14	24M7055	8	Washer	8.400 X 16 X 1.600 MM, (SUB FOR 24H1289)
15	24H1287	24	Washer	9/32" X 5/8" X 0.065"
16	-	1	Part 17	(MAKE FROM AT66779 BULK MATERIAL, CUT TO LENGTH)
17	24H1305	6	Washer	13/32" X 13/16" X 0.065"
18	T76826	4	ANGLE	-
19	T77835	6	SELF-LOCKING SCREW	-
20	T76834	6	KNOB	-
21	AT75310	2	HINGE	-
22	T76827	4	STRAP	(ALSO ORDER (4) 14M7165 AND (4) 21M7277)
23	T78601	2	GASKET	-
24	T76831	2	BUSHING	-
25	AT77009	2	Isolator	-
26	R52921	1	Washer	-
27	AT75311	2	Knob	-
28	14M7166	8	Lock Nut	M8
29	T113465	4	WINDOWPANE	(SUB FOR T76829)
30	T106415	2	STOP	(SUB FOR AT106648)
31	R55326	4	Rivet	(SUB FOR (4) T69627)
32	T113464	2	WINDOWPANE	(SUB FOR T78740)
33	21M7277	16	Screw	M6 X 25, (SUB FOR T118735)
34	14M7165	16	Lock Nut	M6
